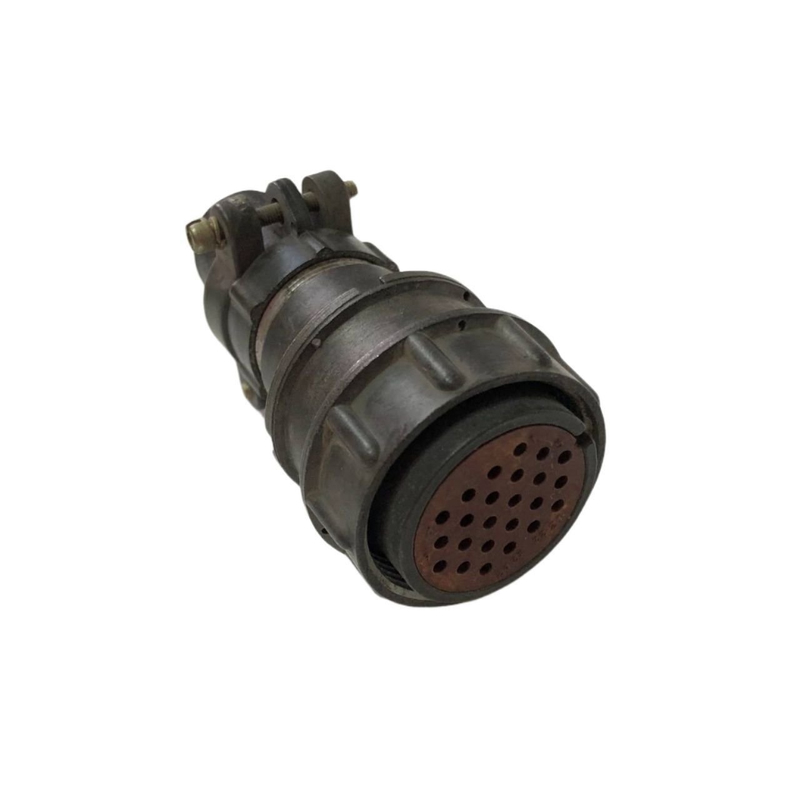

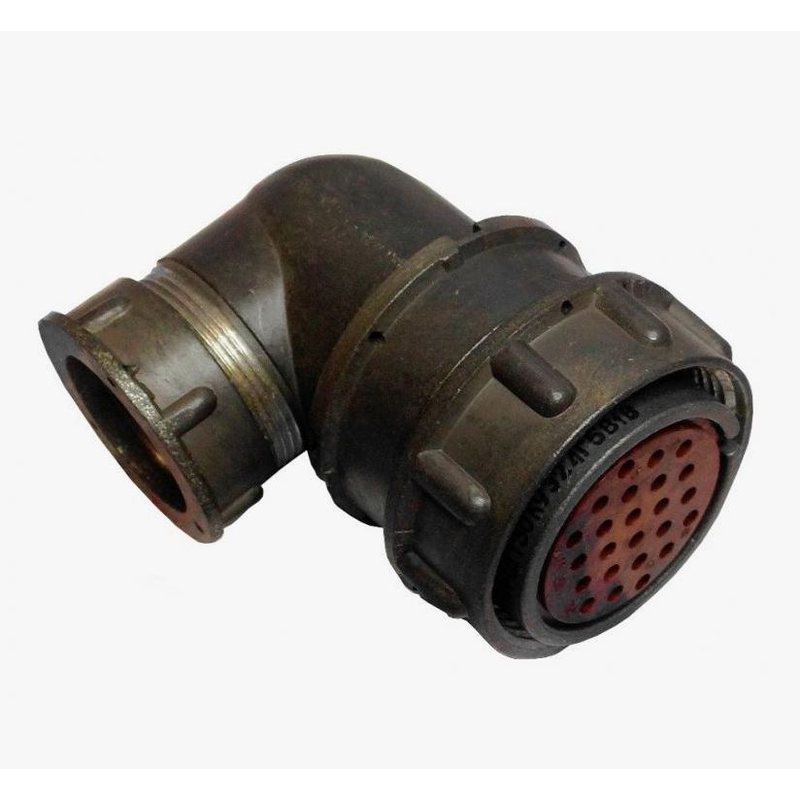

2РМД30К24ГВ1 «5»

Цена:

1850 ₽

Технические характеристики

2РМД30К24ГВ1

Разъём 2РМД30К24ГВ1 — это низкочастотный цилиндрический электрический соединитель отечественного исполнения, применяемый в стационарных и подвижных установках для коммутации цепей постоянного и переменного тока (обычно до нескольких килогерц).

Расшифровка обозначения

2РМД — тип соединителя (низкочастотный цилиндрический, ряд 2‑го поколения, с изоляцией из кремнийорганической резины).
30 — условный размер корпуса (диаметр посадочного места порядка 30 мм).
К — вид корпуса «кабельный» (разъём монтируется на кабеле, а не на панели).
24 — количество контактов в изделии.
ГВ1 — вариант сочетания контактов и исполнения (конкретная комбинация гнездовых и штыревых контактов, защитный вариант и т.п., присвоенная производителем).

Назначение и основные параметры

Назначение: используется для соединения кабельных жгутов в электрических цепях, в том числе в промышленной автоматике, измерительной аппаратуре и военной технике.
Род тока: подходит для цепей постоянного и переменного тока до частот порядка десятков кГц.
Контакты: обычно 24 контакта, с заданным сочетанием гнёзд и штырей; типы контактов и их чередование соответствуют коду ГВ1 (точный состав — по таблице сочетаний для ряда 2РМД).
Условия эксплуатации: рассчитан на работу в широком диапазоне температур (обычно ориентировочно от −60 °C до +100…+125 °C, в зависимости от конкретного исполнения) и удовлетворяет требованиям всеклиматического исполнения.

Конструктивные особенности

Корпус кабельный (К), с резьбовым соединением с ответной частью, обеспечивающим надёжную стыковку и фиксацию.
Контакты размещены на керамической или пластмассовой втулке, материал изоляции — кремнийорганическая резина или аналогичный термостойкий материал, обеспечивающий хорошие диэлектрические свойства и устойчивость к вибрациям и перепадам температур.
Соединитель выдерживает многократные сочленения/расчленения (обычно порядка нескольких сотен циклов) и предназначен для длительной эксплуатации в агрессивных условиях.

Если укажете, нужен ли именно вилка или розетка, а также интересует ли вас конкретная таблица сочетаний контактов ГВ1, могу дать более точную расшифровку структуры контактов.

Описание

Назначение соединителя 2РМД30К24ГВ1 «5»

2РМД30К24ГВ1 «5» — низкочастотный цилиндрический электрический соединитель отечественного исполнения. Он применяется для коммутации цепей постоянного и переменного тока в стационарных и подвижных установках, где рабочая частота обычно не превышает нескольких килогерц. Основное назначение изделия — надёжное соединение кабельных жгутов и электрических цепей в составе промышленной автоматики, измерительной аппаратуры и военной техники.

Соединитель относится к категории 2РМД и представляет собой кабельный вариант исполнения: он монтируется на кабеле, а не на панели. Резьбовое соединение с ответной частью обеспечивает плотную стыковку и механическую фиксацию, что важно при эксплуатации в условиях вибрации и подвижности.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД30К24ГВ1 содержит ключевые сведения о конструкции и параметрах изделия. Ниже приведены подтверждённые элементы обозначения.

2РМД — тип соединителя: низкочастотный цилиндрический, ряд второго поколения, с изоляцией из кремнийорганической резины.
30 — условный размер корпуса; диаметр посадочного места ориентировочно порядка 30 мм.
К — вид корпуса «кабельный»: разъём монтируется на кабеле.
24 — количество контактов в изделии.
ГВ1 — вариант сочетания контактов и исполнения, присвоенный производителем; конкретная комбинация гнездовых и штыревых контактов и защитный вариант.
«5» — приёмка «5», подтверждающая соответствие изделия установленным требованиям приёмки.

Контакты размещены на керамической или пластмассовой втулке. Материал изоляции — кремнийорганическая резина или аналогичный термостойкий материал, обеспечивающий хорошие диэлектрические свойства, устойчивость к вибрациям и перепадам температур. Корпус рассчитан на многократные сочленения и расчленения — обычно порядка нескольких сотен циклов.

Технические параметры и условия эксплуатации

Соединитель подходит для цепей постоянного и переменного тока с частотами порядка десятков килогерц. В изделии обычно предусмотрено 24 контакта с заданным сочетанием гнёзд и штырей; типы контактов и их чередование соответствуют коду ГВ1, а точный состав определяется по таблице сочетаний для ряда 2РМД.

Условия эксплуатации предполагают работу в широком диапазоне температур — ориентировочно от минус 60 градусов Цельсия до плюс 100…125 градусов Цельсия в зависимости от конкретного исполнения. Изделие удовлетворяет требованиям всеклиматического исполнения и предназначено для длительной эксплуатации в агрессивных условиях.

Применение и совместимость

Благодаря кабельному исполнению и резьбовому соединению соединитель 2РМД30К24ГВ1 «5» удобен для сборки жгутов, соединительных линий и межблочных коммутаций. Его применяют в промышленной автоматике, измерительной аппаратуре и военной технике. Для правильного подбора ответной части необходимо учитывать вид корпуса, количество и сочетание контактов, а также исполнение по коду ГВ1.

Приёмка «5» указывает на то, что изделие прошло установленную процедуру подтверждения качества. Конкретные сведения о стране производства, комплектации, гарантии и сертификатах в предоставленных данных не указаны, поэтому не приводятся.
