Назначение и область применения

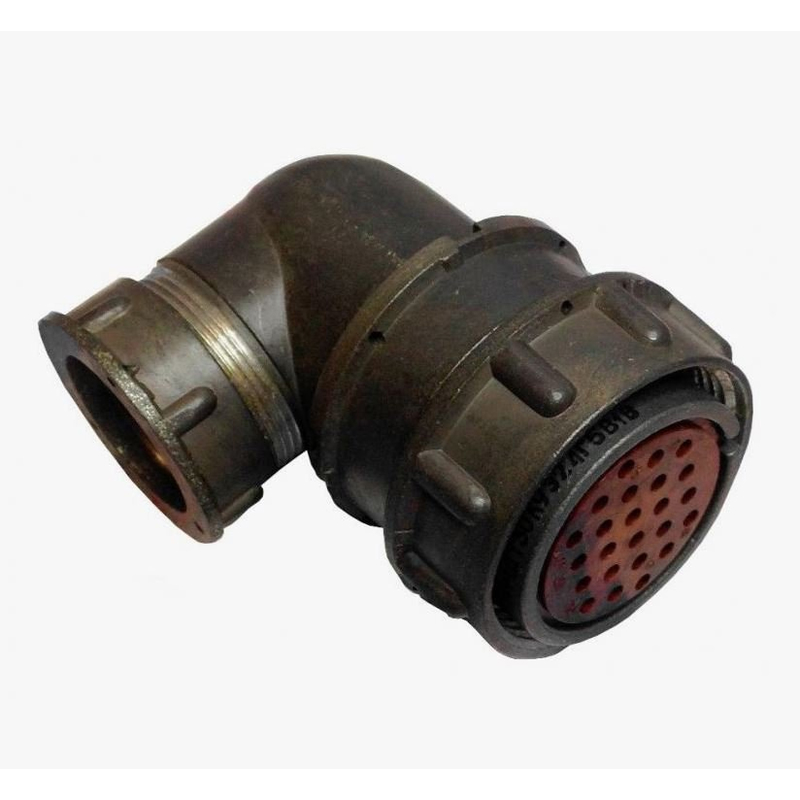

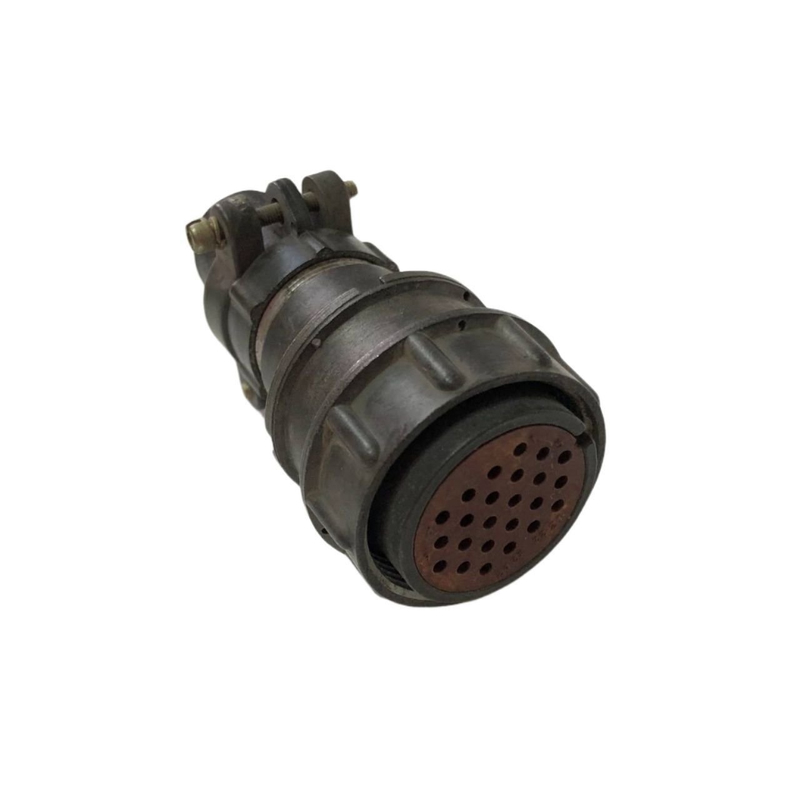

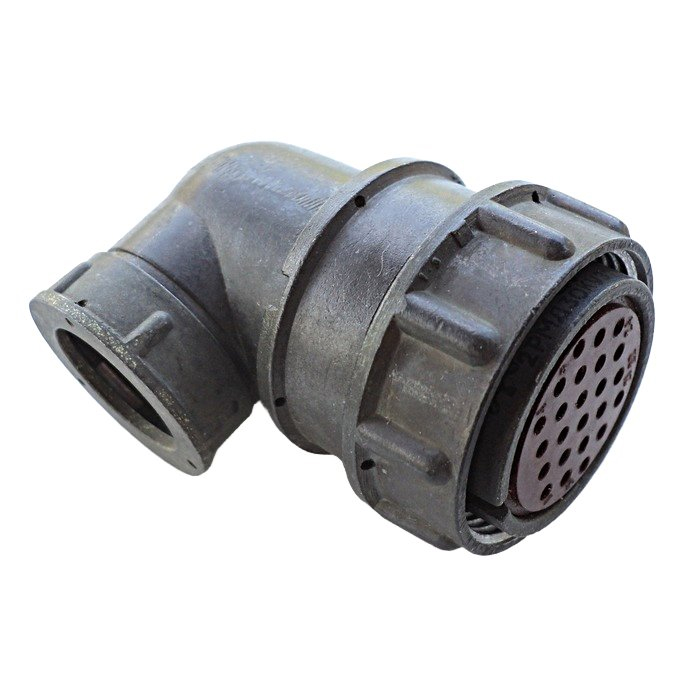

Кабельная розетка 2РМД30К24Г5В1Л относится к серии низкочастотных электрических соединителей 2РМД и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3000 кГц. Изделие рассчитано на эксплуатацию в составе промышленного оборудования, авиационной техники, контрольно-измерительных систем и аппаратуры, где требуется надёжное разъёмное соединение экранированных или неэкранированных кабелей. Конструктив предусматривает сочленение с ответной вилкой посредством резьбового соединения, что обеспечивает стабильный электрический контакт и защиту от самопроизвольного расстыковывания при вибрационных и ударных нагрузках.

Розетка ориентирована на монтаж пайкой и применяется в составе стационарных или подвижных узлов, к которым предъявляются повышенные требования по устойчивости к внешним механическим воздействиям. Всеклиматическое исполнение позволяет использовать соединитель в условиях значительных перепадов температур и повышенной влажности без потери эксплуатационных характеристик.

Технические особенности

Изделие выполнено в блочном металлическом корпусе условного размера 30 и оснащено 24 контактами диаметром 1,5 мм. Конфигурация контактов соответствует обозначению Г5, покрытие контактов серебряное, что способствует стабильно низкому переходному сопротивлению. Теплостойкость конструкции подтверждена индексом 1, допускающим нагрев до плюс 100 градусов Цельсия без изменения геометрии изолятора и ухудшения изоляционных свойств.

Поляризация соединителя одношпоночная, что исключает неправильное сочленение с ответной частью. Буква Л в обозначении указывает на левую резьбу, характерную для данного исполнения и учитываемую при подборе ответного соединителя. Изолятор изготовлен из карболита, обладающего высокой механической прочностью и стабильными диэлектрическими характеристиками в заявленном диапазоне рабочих температур от минус 60 до плюс 100 градусов Цельсия.

Электрические параметры розетки обеспечивают её применение в цепях с рабочим напряжением до 560 В. Максимальная токовая нагрузка на один контакт достигает 7 А, при этом суммарная нагрузка на все 24 контакта не должна превышать 140 А. Сопротивление электрического контакта не превышает 2,5 мОм, сопротивление изоляции при напряжении 500 В составляет не менее 5000 МОм.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок и механических ударов с ускорением до 5000 метров в секунду за секунду. Допустимое линейное ускорение составляет до 2000 метров в секунду за секунду. Такие показатели подтверждают пригодность розетки для применения в аппаратуре, эксплуатируемой на подвижных объектах и в условиях интенсивных динамических нагрузок.

Ключевые характеристики

• Серия: 2РМД
• Тип: розетка кабельная
• Количество контактов: 24
• Диаметр контактов: 1,5 мм
• Рабочее напряжение: до 560 В
• Ток на контакт: до 7 А
• Суммарный ток: до 140 А
• Рабочий диапазон частот: до 3000 кГц
• Диапазон рабочих температур: от -60 до +100 градусов Цельсия
• Покрытие контактов: серебряное
• Способ монтажа: пайка
• Сочленение: резьбовое, левая резьба
• Материал изолятора: карболит

Монтаж и совместимость

Монтаж розетки производится методом пайки проводников к контактным хвостовикам. Металлический корпус обеспечивает механическую защиту контактной группы и экранирование соединения. Ответная часть выбирается из вилок серии 2РМД с учётом условного размера 30, количества контактов 24 и совместимой конфигурации, а также с резьбовым присоединением, соответствующим левой резьбе данного изделия.
