Назначение соединителя

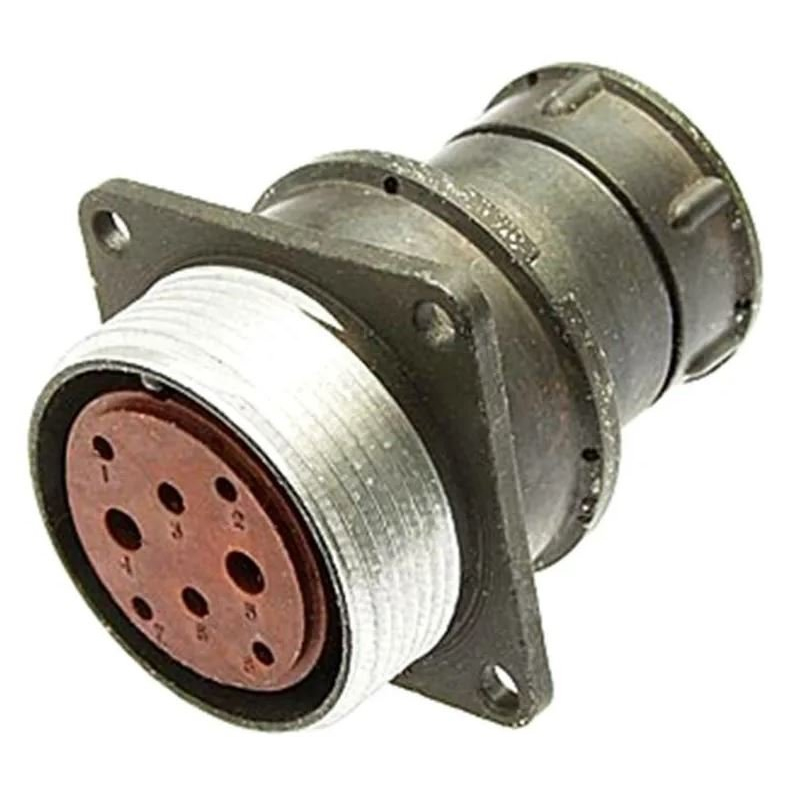

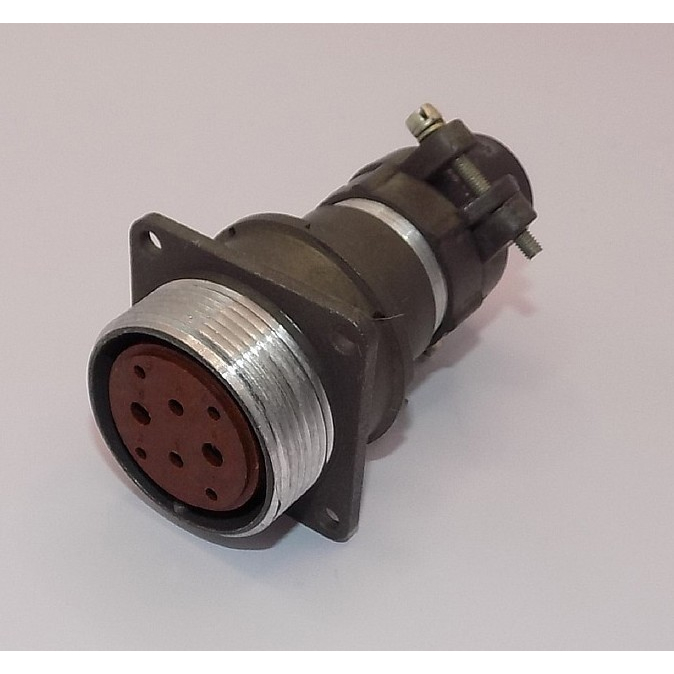

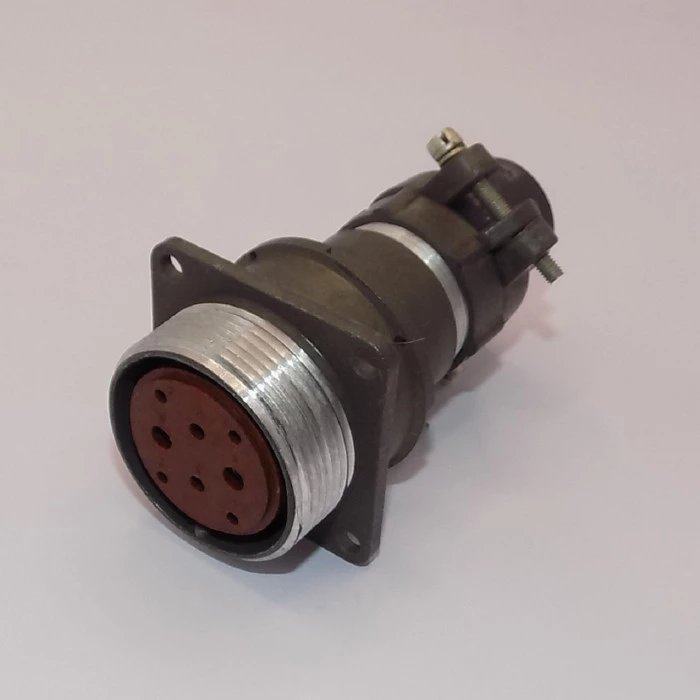

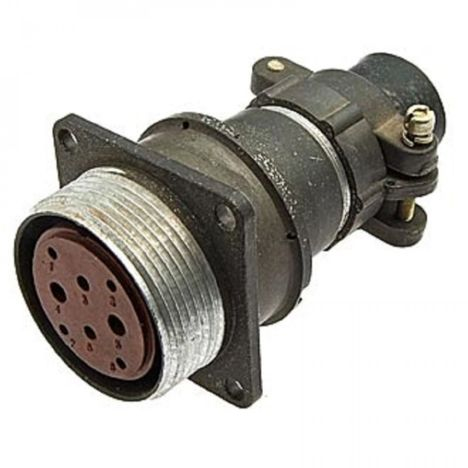

Соединитель 2РМД30БПН8Г7А1 — это блочная розетка серии 2РМД, предназначенная для ручного соединения и разъединения цилиндрических контактов в электрических цепях постоянного и переменного тока. Изделие применяется для внутреннего объёмного монтажа, то есть для установки внутри корпусов приборов, блоков и шкафов, где требуется надёжная коммутация кабельных линий.

Розетка рассчитана на работу в цепях с частотой тока до 3 МГц. Блочный тип корпуса позволяет закреплять соединитель непосредственно на панели или стенке блока, а прямой патрубок с гайкой для неэкранированного кабеля обеспечивает удобный ввод проводников и их механическую фиксацию.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМД и содержит полную информацию о конструкции изделия.

• 2РМД — тип соединителя, серия разъёмов для объёмного монтажа.
• 30 — условный размер корпуса.
• Б — блочный тип корпуса, предназначенный для крепления на панели.
• П — прямой тип патрубка для ввода кабеля.
• Н — гайка патрубка для неэкранированного кабеля.
• 8 — количество контактов в соединителе.
• Г — тип исполнения: розетка.
• Г7 — сочетание контактов с диаметрами 1,5 мм, 2 мм и 3 мм.
• А — золотое покрытие контактной поверхности.
• 1 — исполнение по теплостойкости до +100 °C.

Электрические характеристики

Токовая нагрузка на одиночный контакт зависит от его диаметра. Контакт диаметром 1,5 мм выдерживает ток до 13 А, контакт диаметром 2 мм — до 18 А, контакт диаметром 3 мм — до 36 А. Максимальная суммарная токовая нагрузка на соединитель составляет 120 А.

Максимальное рабочее напряжение соединителя — 560 В. Максимальное испытательное напряжение составляет 1850 В в нормальных условиях и 350 В при пониженном давлении. Переходное сопротивление контактов нормируется: для контактов диаметром 1,5 мм оно не превышает 2,5 мОм, для контактов диаметром 2 мм — не более 1,6 мОм.

Климатическое исполнение

Соединитель имеет умеренное климатическое исполнение и сохраняет работоспособность при температуре окружающего воздуха от минус 60 °C до плюс 100 °C. Исполнение по теплостойкости «1» подтверждает верхнюю границу рабочего диапазона на уровне +100 °C.

Механическая стойкость

Конструкция розетки рассчитана на воздействие вибраций, ударных нагрузок и других механических факторов, что делает её пригодной для эксплуатации в жёстких условиях. Блочное крепление корпуса и гайка патрубка для неэкранированного кабеля дополнительно повышают устойчивость соединения к механическим воздействиям.

Область применения

Соединитель 2РМД30БПН8Г7А1 применяется в электронных устройствах, приборах и блоках, где требуется надёжное подключение кабелей с возможностью ручного соединения и разъединения. Изделие подходит для работы как с постоянным, так и с переменным током и может использоваться в составе электрооборудования, эксплуатируемого при широком диапазоне температур и при механических нагрузках.

Благодаря золотому покрытию контактов обеспечивается стабильное переходное сопротивление и долговечность коммутационного узла. Сочетание контактов разных диаметров позволяет подключать цепи с различной токовой нагрузкой в рамках одного соединителя.
