Назначение соединителя 2РМД30БПН32Г1В1

Соединитель 2РМД30БПН32Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём, применяемый в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории общего назначения и оснащено резьбовым сочленением, обеспечивающим надёжную фиксацию ответных частей.

Основное назначение — коммутация электрических цепей в составе блоков, пультов и приборов, где требуется устойчивость к механическим нагрузкам и стабильность электрического контакта при эксплуатации в широком диапазоне температур. Разъём предназначен для работы в условиях, требующих высокой надёжности и стойкости к вибрации, ударам и линейным ускорениям.

Расшифровка условного обозначения

Структура обозначения 2РМД30БПН32Г1В1 содержит сведения о конструкции и исполнении изделия:

• 2РМД — тип соединителя серии 2РМ с особенностями исполнения, обозначенными индексом Д;
• 30 — типоразмер корпуса;
• Б — вид корпуса, блочный;
• П — вид патрубка, прямой;
• Н — вид гайки для патрубка, предназначенной для неэкранированного кабеля;
• 32 — количество контактов;
• Г — часть соединителя, розетка;
• 1 — обозначение сочетания контактов, все контакты диаметром 1,0 мм;
• В — вид покрытия контактов, серебро;
• 1 — вид контакта, цилиндрический.

Таким образом, маркировка полностью определяет типоразмер, конструктивное исполнение корпуса и патрубка, число и тип контактов, а также материал покрытия контактной группы.

Конструктивные особенности и подтверждённые характеристики

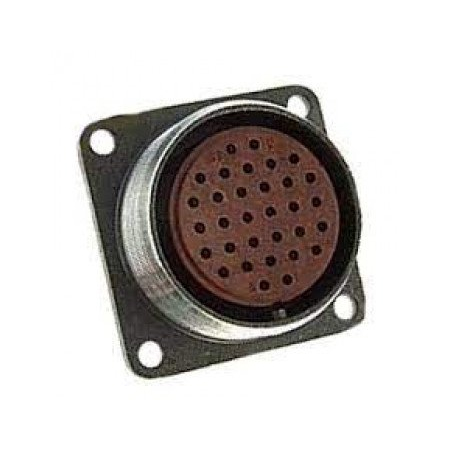

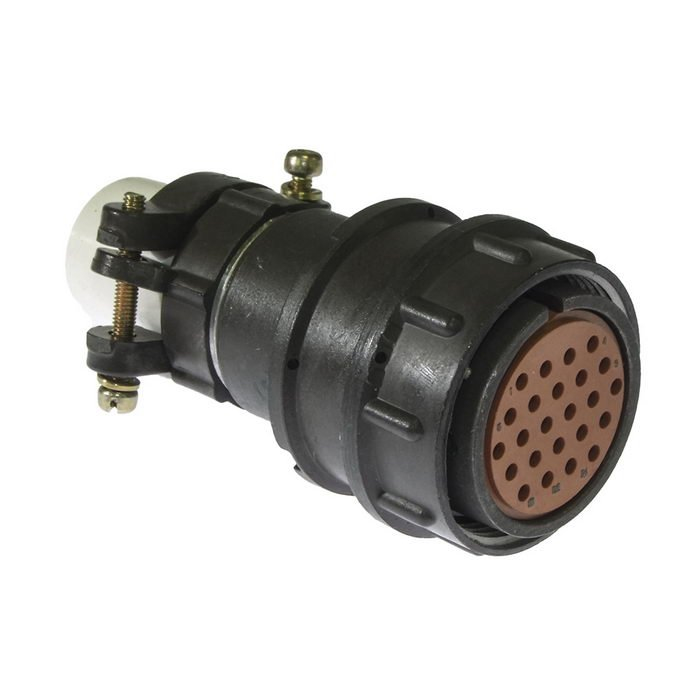

Соединитель выполнен негерметичным, цилиндрической формы, с резьбовым сочленением частей. Розетка имеет блочный корпус и прямой патрубок с гайкой для неэкранированного кабеля. Контактная система включает 32 цилиндрических контакта с покрытием из серебра, что обеспечивает стабильное переходное сопротивление и стойкость к окислению.

Для соединителей серии 2РМ подтверждены следующие технические характеристики:

• вибрация — диапазон частот от 1 до 1000 Гц;
• одиночные удары — ускорение до 5000 метров на секунду в квадрате (500 g);
• многократные удары — ускорение до 1000 метров на секунду в квадрате (100 g);
• линейные нагрузки — ускорение до 2000 метров на секунду в квадрате (200 g);
• максимальное рабочее напряжение — не более 560 или 700 В;
• сопротивление изоляции — не менее 1000 МОм;
• температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• смена температур — от минус 60 до плюс 150 градусов Цельсия.

Максимальная токовая нагрузка на контакт и сопротивление электрического контакта зависят от диаметра контакта и определяются для конкретного исполнения.

Применение

Разъём 2РМД30БПН32Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он востребован в устройствах, эксплуатируемых в условиях повышенных механических воздействий: при вибрации, ударах и линейных ускорениях. Типовые области использования — соединение кабельных линий с блоками и модулями аппаратуры, где требуется быстрая и надёжная коммутация с сохранением электрических параметров.

Благодаря негерметичному исполнению изделие предназначено для работы в средах без прямого воздействия влаги и агрессивных сред. Серебряное покрытие контактов и цилиндрическая форма контактной группы обеспечивают стабильность соединения при многократных сочленениях и расчленениях.
