Разъём 2РМД30БПН24Ш5В1: надёжное соединение для промышленной аппаратуры

Разъём 2РМД30БПН24Ш5В1 относится к цилиндрическим электрическим соединителям, предназначенным для создания разъёмных соединений в электрических цепях промышленного, приборного и специального оборудования. Такие разъёмы применяются там, где важны механическая прочность, устойчивость к вибрациям и надёжная передача электрических сигналов или питания.

Исполнение 2РМД традиционно востребовано в системах автоматизации, измерительных комплексах, шкафах управления, транспортной технике, машиностроительном оборудовании и других устройствах с повышенными требованиями к качеству контактного соединения.

Расшифровка обозначения

Маркировка 2РМД30БПН24Ш5В1 содержит сведения об основных конструктивных признаках изделия:

Точная интерпретация отдельных символов должна выполняться по паспорту, техническим условиям и документации конкретного изготовителя, поскольку детали исполнения могут зависеть от применяемого стандарта.

Особенности конструкции

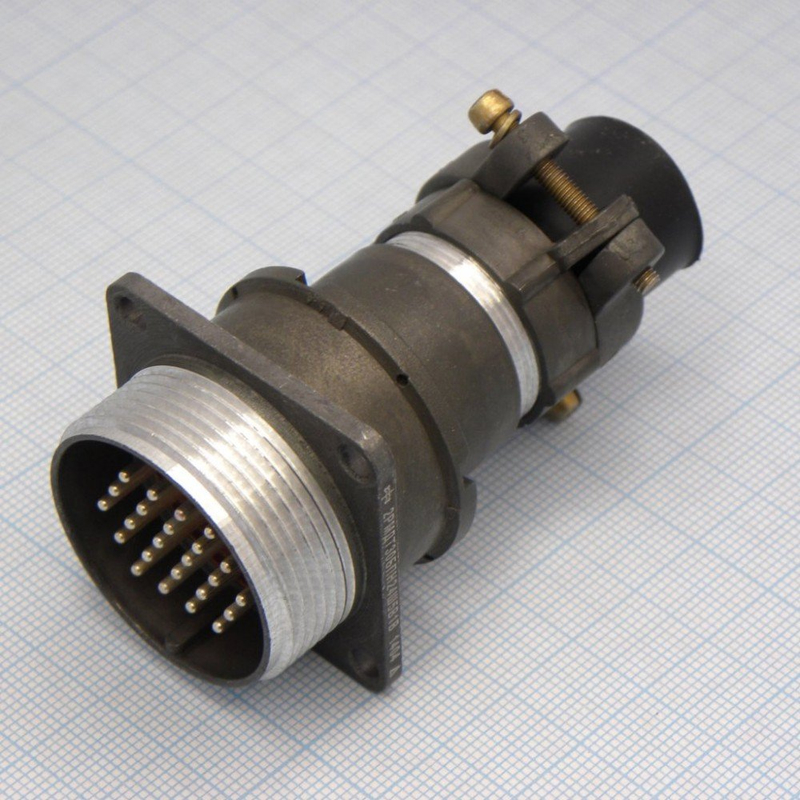

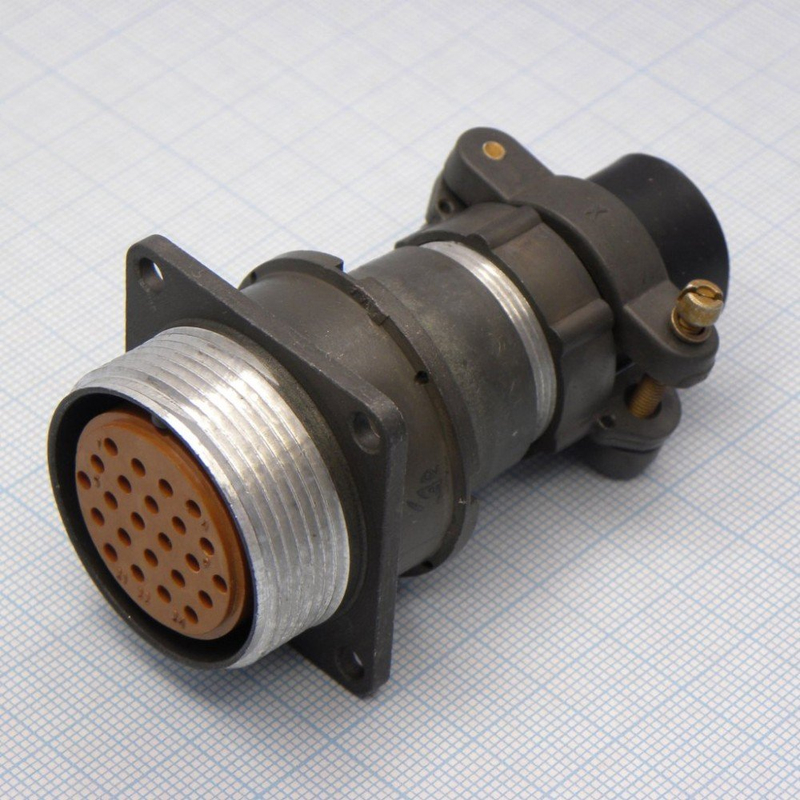

Разъём 2РМД30БПН24Ш5В1 выполнен в металлическом корпусе цилиндрической формы. Конструкция обеспечивает точное соединение ответной части, фиксацию при стыковке и защиту контактной группы от случайных механических воздействий.

Ключевые особенности разъёмов данного типа:

• Металлический корпус, рассчитанный на эксплуатацию в условиях вибрации и механических нагрузок

• Штыревые контакты для надёжного сопряжения с гнездовой ответной частью

• Поляризация корпуса, исключающая неправильную ориентацию при соединении

• Контактная вставка с заданной схемой расположения контактов

• Возможность применения в многопроводных соединениях

• Удобство обслуживания и замены кабельной части оборудования

• Совместимость только с ответными соединителями, соответствующими типоразмеру, контактной схеме и ключу

Цилиндрическая форма корпуса способствует равномерному распределению усилия при сочленении, а система направляющих элементов помогает избежать повреждения контактов при монтаже.

Применение 2РМД30БПН24Ш5В1

Разъём используют для подключения кабелей, жгутов и отдельных электрических цепей в оборудовании, где требуется периодическое разъединение без нарушения целостности проводников. Он подходит для передачи управляющих сигналов, дискретных цепей, низковольтного питания и измерительных линий — при условии соблюдения допустимых электрических параметров каждого контакта.

Типовые области применения:

• Промышленные системы управления и автоматики

• Электрораспределительное и испытательное оборудование

• Измерительные приборы и стенды

• Станочное и технологическое оборудование

• Транспортные и подвижные технические системы

• Аппаратура связи, контроля и телеметрии

• Кабельные сборки и многожильные жгуты

• Специализированные электронные устройства

Что проверить перед применением

При подборе ответной части и проектировании кабельной сборки важно сверить не только полное обозначение разъёма, но и рабочие параметры конкретной поставки. Даже близкие по названию исполнения могут отличаться схемой контактов, ключеванием, способом установки и климатическими характеристиками.

Особого внимания требуют:

• Соответствие контактной схемы исполнения 24

• Совместимость штыревой и гнездовой частей

• Совпадение ключа 5

• Диаметр и конструкция корпуса типоразмера 30

• Тип монтажа на панель, корпус или кабель

• Сечение и тип подключаемого провода

• Допустимые ток, напряжение и сопротивление контактов

• Рабочий температурный диапазон

• Требования к вибрации, ударам, влажности и герметичности

• Наличие экранирования, если разъём применяется в цепях с чувствительными сигналами

Монтаж и эксплуатация

Для долговечной работы соединения рекомендуется выполнять монтаж в соответствии с конструкторской документацией. Контакты необходимо устанавливать без перекосов, не допускать повреждения изолятора и контролировать качество соединения проводника с контактным элементом.

При эксплуатации разъём 2РМД30БПН24Ш5В1 следует соединять и разъединять без чрезмерного усилия. Перед стыковкой желательно проверить чистоту контактной группы, отсутствие деформаций штырей, состояние резьбовых и фиксирующих элементов, а также целостность оболочки кабеля. В средах с повышенной влажностью, запылённостью или вибрацией особенно важны правильная фиксация разъёма и соблюдение требований к уплотнению кабельного ввода.

Итог

2РМД30БПН24Ш5В1 — это специализированный цилиндрический разъём для формирования надёжных многоконтактных соединений в промышленной и технической аппаратуре. Его использование позволяет упростить монтаж, обслуживание и замену кабельных линий, сохраняя стабильность электрического контакта в условиях интенсивной эксплуатации.

Для корректного применения необходимо подбирать ответную часть строго по типоразмеру, контактной схеме, виду контактов и ключу, а окончательные электрические и климатические характеристики подтверждать по технической документации на конкретное исполнение.
