Назначение и общее описание

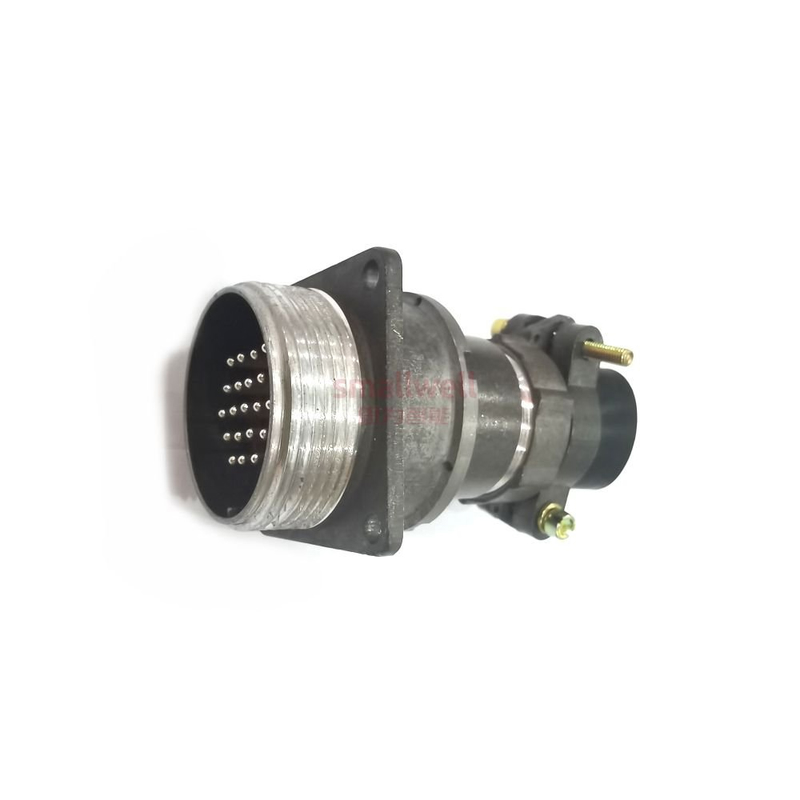

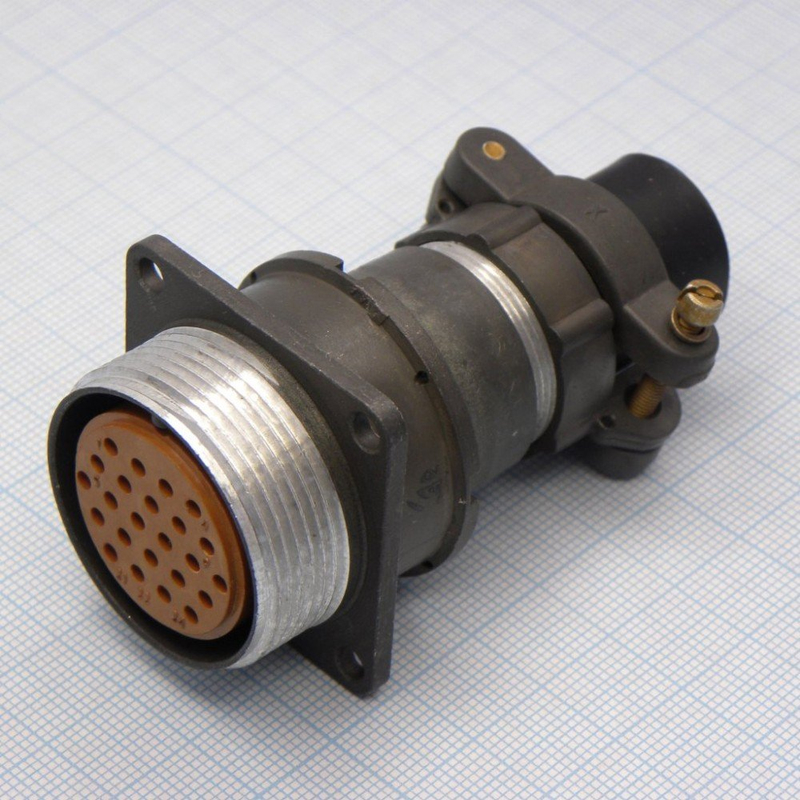

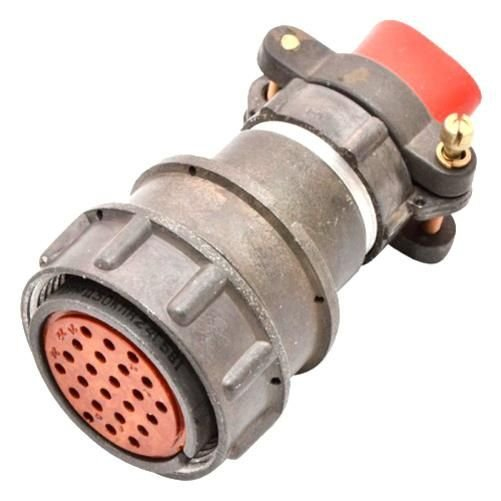

2РМД30БПН24Ш5А1 — это блочная вилка серии 2РМД, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединитель относится к негерметичному типу и рассчитан на эксплуатацию в составе ответственных электротехнических устройств, включая военное оборудование.

Сочленение вилки с ответной розеткой выполняется резьбовым способом, что обеспечивает надёжную фиксацию и стабильный электрический контакт. Поляризация корпусов — одношпоночная, что исключает неправильное подключение при монтаже. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Расшифровка обозначения

Маркировка 2РМД30БПН24Ш5А1 содержит полную информацию о конструктивных и эксплуатационных особенностях соединителя:

• 2РМД — тип соединителя (серия 2РМД).
• 30 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• П — прямой вид патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 24 — количество контактов.
• Ш — часть соединителя: вилка.
• 5 — обозначение сочетания контактов: все контакты диаметром 1,5 мм.
• А — золотое покрытие контактов.
• 1 — теплостойкость до +100 градусов Цельсия.

Технические характеристики

Соединитель обладает следующими подтверждёнными электрическими, механическими и климатическими параметрами:

• Максимальное рабочее напряжение: не более 560 В для разъёмов с 24 контактами.
• Максимальное испытательное напряжение: 1850 В в нормальных климатических условиях.
• Максимальная токовая нагрузка на одиночный контакт: 7 А.
• Суммарная токовая нагрузка на соединитель: 140 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Ёмкость между контактами: не более 6 пФ.
• Усилие расчленения: не более 235,44 Н.
• Максимальная рабочая частота: до 3 МГц.

Климатические и механические параметры

Изделие сохраняет работоспособность в жёстких условиях эксплуатации. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Предельная температура — от минус 60 до плюс 70 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Синусоидальная вибрация — диапазон частот от 1 Гц до 5000 Гц.

Применение и особенности монтажа

Вилка 2РМД30БПН24Ш5А1 востребована при сборке блоков и узлов радиоэлектронной аппаратуры, где требуется компактное и надёжное соединение цепей постоянного и переменного тока. Резьбовое сочленение с ответной розеткой обеспечивает устойчивость к вибрационным нагрузкам и механическим воздействиям. Блочный корпус упрощает установку на приборные панели и в корпуса устройств, а прямой патрубок с гайкой для неэкранированного кабеля позволяет выполнить аккуратную подводку проводников.

Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур. Одношпоночная поляризация исключает ошибки при подключении и обеспечивает правильное взаимное расположение контактов вилки и розетки. Негерметичное исполнение предполагает использование соединителя в закрытых объёмах, защищённых от прямого воздействия влаги и пыли.

Ключевые преимущества

• Стабильное соединение цепей постоянного и переменного тока с частотой до 3 МГц.
• Длительный срок службы за счёт золотого покрытия контактов.
• Надёжная резьбовая фиксация и одношпоночная поляризация корпусов.
• Широкий диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия.
• Высокое сопротивление изоляции не менее 5000 МОм.

Соединитель 2РМД30БПН24Ш5А1 поставляется как самостоятельное изделие и применяется в составе серийных и специальных электротехнических устройств. При монтаже необходимо соблюдать соответствие ответной розетки по условному размеру корпуса, количеству и диаметру контактов, а также учитывать предельные токовые и температурные режимы работы.
