Назначение соединителя

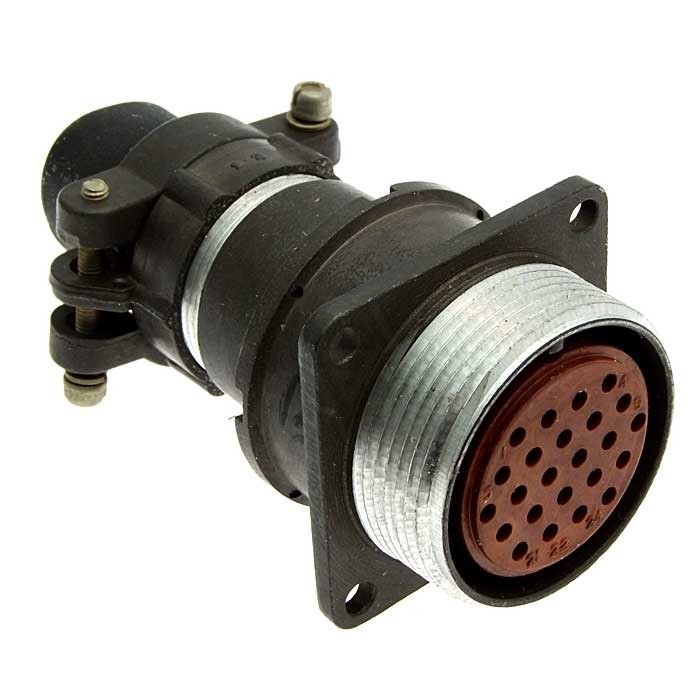

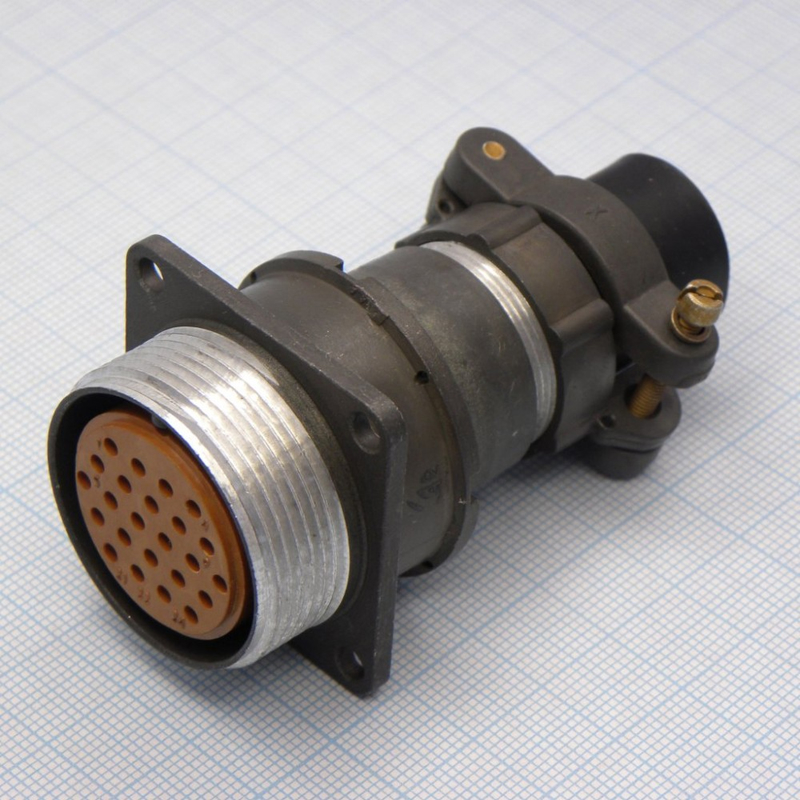

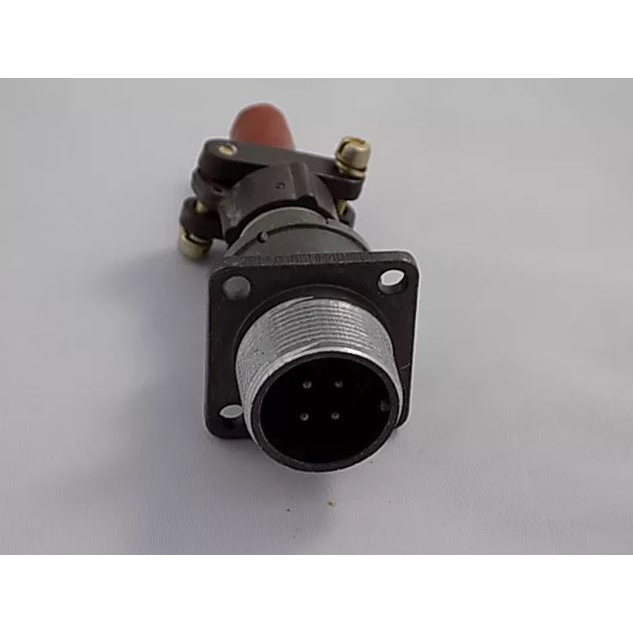

Соединитель 2РМД30БПН24Г5В1 (артикул 1826) относится к категории 2РМД и представляет собой цилиндрическую низкочастотную негерметичную розетку. Изделие предназначено для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока. Основная функция — соединение длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция выполнена в блочном корпусе, негерметичном исполнении.

Соединители этой серии применяются для коммутации в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Они обеспечивают электрическое соединение цепей при объемном монтаже, когда требуется компактное размещение и надежная фиксация ответных частей.

Подтверждённые особенности и технические характеристики

Ниже приведены сведения, указанные для данной модели. Производитель в предоставленных данных не указан, поэтому идентификация ограничивается маркировкой и техническими параметрами.

Основные параметры

• Тип соединителя: негерметичный, блочный корпус.
• Количество контактов: 24.
• Диаметр контактов: 1,5 мм; в некоторых источниках указан как 1 мм.
• Покрытие контактов: серебро.
• Способ монтажа: обжимка или объемный монтаж.
• Максимальное рабочее напряжение: до 560 В, в некоторых случаях — до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: 7 А; суммарная — до 140 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: не менее 5000 часов.

Условия эксплуатации

• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 490 метров на секунду в квадрате, что соответствует примерно 50 g.

Применение

Соединитель 2РМД30БПН24Г5В1 применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Он подходит для использования в различных узлах и блоках, где требуется внутренний объемный монтаж и работа при температурах от минус 60 до плюс 100 градусов Цельсия. Благодаря 24 контактам и нагрузочной способности до 7 А на контакт изделие может использоваться в цепях постоянного и переменного тока с рабочим напряжением до 560 В, а в отдельных случаях — до 700 В.

Негерметичное блочное исполнение определяет область применения: это внутренние соединения в составе аппаратуры, не подверженной прямому воздействию влаги или агрессивных сред. Соединитель рассчитан на вибрационные нагрузки с частотой от 1 Гц до 5000 Гц и ускорением до 490 метров на секунду в квадрате (примерно 50 g), что подтверждает возможность его использования в условиях интенсивной вибрации.

Дополнительные сведения

Артикул изделия — 1826. Категория — 2РМД. Название модели — 2РМД30БПН24Г5В1. В предоставленных данных отсутствуют сведения о производителе, стране производства, сертификатах, гарантии и комплектации, поэтому эти параметры не указываются. Соединители данной серии относятся к низкочастотным негерметичным розеткам, предназначенным для внутреннего объемного монтажа. Сопротивление изоляции не менее 5000 МОм и минимальная наработка не менее 5000 часов дополняют эксплуатационные характеристики.

При подборе ответных частей и принадлежностей следует учитывать тип корпуса, количество контактов, диаметр контактов и способ монтажа, указанные для модели 2РМД30БПН24Г5В1. Для точной идентификации рекомендуется сверяться с маркировкой и сопроводительной документацией.
