Назначение и область применения

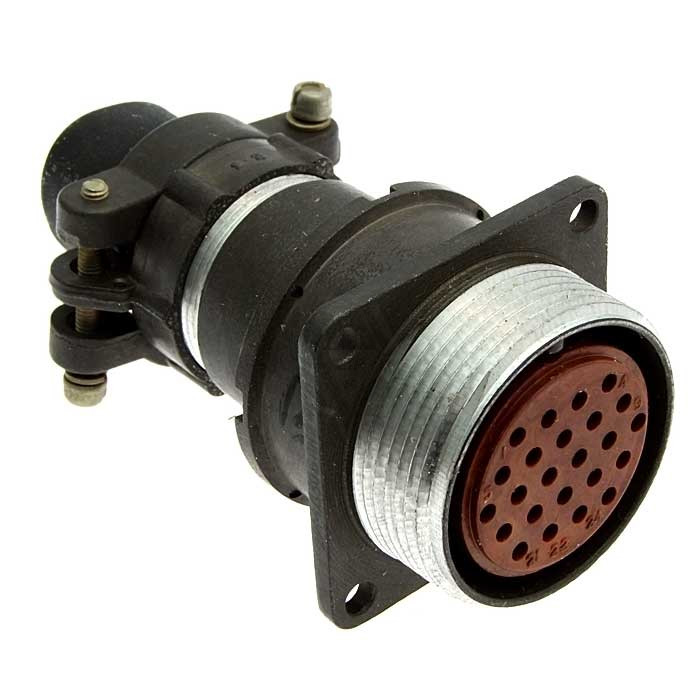

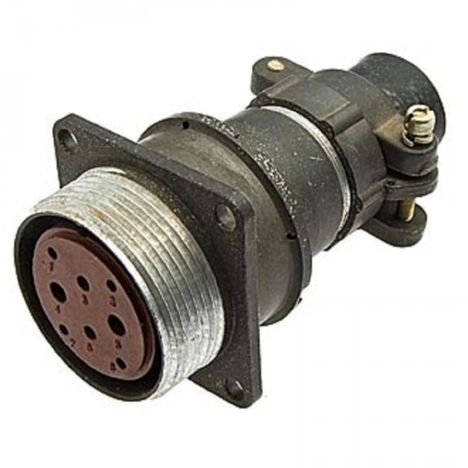

Соединитель 2РМД30БПН24Г5А1В (артикул 1824, категория 2РМД) представляет собой электрический низкочастотный цилиндрический негерметичный разъем. В предоставленных источниках модель напрямую не упоминается, поэтому её характеристики приведены по серии 2РМД и аналогичной модели 2РМД30БПН24Г5В1. По назначению изделие предназначено для соединения длинных электрических цепей и применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Модель относится к части соединителя «розетка». В рамках серии 2РМД соединитель может состоять из вилки и розетки, однако в данном обозначении указана именно розетка. Негерметичное исполнение означает, что изделие не предназначено для сред, где требуется полная герметичность.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РМД30БПН24Г5А1В содержит сведения о типоразмере, конструкции корпуса, патрубке, гайке, числе и сочетании контактов, покрытии и теплостойкости. Ниже приведены подтверждённые признаки, выведенные из описания серии и аналогичной модели.

• Серия: 2РМД.
• Условный размер корпуса: 30.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 24.
• Часть соединителя: розетка.
• Обозначение сочетания контактов: 5.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: золото (буква А в обозначении).
• Теплостойкость: 100 °C (цифра 1 в обозначении).
• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики

Для серии 2РМД и аналогичной модели в предоставленных данных указаны следующие электрические и эксплуатационные параметры. Значения могут зависеть от конкретного исполнения и условий применения.

• Максимальное рабочее напряжение: в описании серии указано 560 или 700 В; для рассматриваемой модели приведено значение не более 560 В (амплитудное значение).
• Максимальная рабочая частота: до 3 МГц.
• Максимальная токовая нагрузка на контакт: 7 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление электрического контакта: зависит от диаметра контактов.

Механические и климатические воздействия

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 490 м/с2 (50 g).
• Одиночные удары: ускорение 5000 м/с2 (500 g).
• Многократные удары: ускорение 1000 м/с2 (100 g).
• Линейные нагрузки: ускорение 2000 м/с2 (200 g).
• Температура окружающей среды: от минус 60 до плюс 100 °C.
• Смена температур: от минус 60 до плюс 150 °C.

Надёжность и сохраняемость

• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Сведения об атмосферном рабочем пониженном давлении в предоставленном описании не завершены, поэтому конкретное значение не приводится. Производитель в исходных данных не указан.

Применение и ограничения

Соединитель 2РМД30БПН24Г5А1В применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Он может использоваться как соединитель общего назначения в составе приборов, блоков и кабельных сборок, где требуются 24 контакта, рабочее напряжение до 560 В и рабочая частота до 3 МГц.

Благодаря покрытию контактов золотом обеспечивается стабильность электрического контакта. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 и диапазон температур от минус 60 до плюс 100 °C допускают эксплуатацию в соответствующих условиях. При этом негерметичное исполнение ограничивает применение в средах, требующих полной герметичности.

Модель относится к категории 2РМД и имеет артикул 1824. Точные сведения о комплектации поставки, стране производства, гарантийном сроке и сертификатах в предоставленных данных отсутствуют, поэтому они не приводятся.
