Описание и назначение

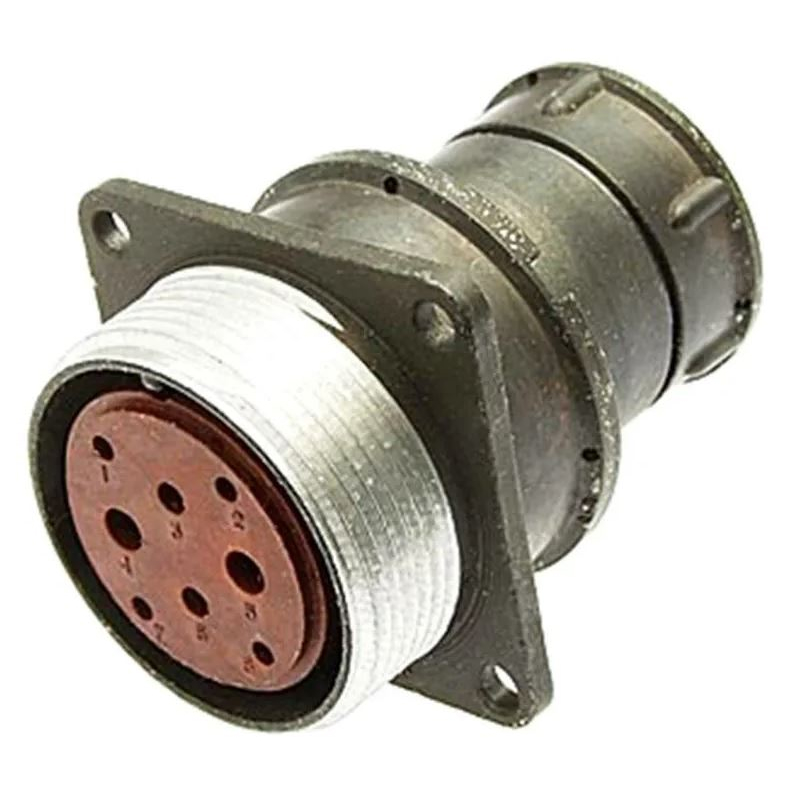

2РМД30БПЭ8Г7В1 «5» — это блочная розетка из семейства цилиндрических соединителей 2РМД, предназначенная для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для установки внутри приборов, блоков и шкафов, где требуется компактное и надёжное соединение с экранированным кабелем.

Конструкция соединителя предусматривает ручное соединение и расстыковку. Розетка оснащена прямым патрубком, рассчитанным на экранированный кабель, и гайкой патрубка соответствующего исполнения, что обеспечивает механическую фиксацию кабеля и сохранение целостности экрана.

Расшифровка обозначения

Маркировка изделия построена по принятой для серии 2РМД системе обозначений и содержит следующие сведения:

• 2РМД — тип соединителя, цилиндрический коннектор ручного соединения.
• 30 — условный размер корпуса.
• Б — тип корпуса, блочный (приборный).
• П — вид патрубка, прямой.
• Э — вид гайки патрубка, для экранированного кабеля.
• 8 — количество контактов.
• Г — часть соединителя, розетка.
• 7 — сочетание контактов диаметром 1,5 мм, 2 мм и 3 мм.
• В — покрытие контактов, серебро.
• 1 — теплостойкость, работоспособность до плюс 100 градусов Цельсия.

Электрические характеристики

Токовая нагрузка на одиночный контакт зависит от его диаметра. Для контактов диаметром 1,5 мм она составляет 13 ампер, для контактов диаметром 2 мм — 18 ампер, для контактов диаметром 3 мм — 36 ампер. Максимальная суммарная нагрузка на соединитель составляет 120 ампер.

Максимальное рабочее напряжение достигает 560 вольт. Максимальное испытательное напряжение составляет до 1850 вольт в нормальных условиях. Контактное сопротивление нормируется отдельно для каждого типоразмера контактов: не более 2,5 миллиома для контактов диаметром 1,5 мм, не более 1,6 миллиома для контактов диаметром 2 мм и не более 0,8 миллиома для контактов диаметром 3 мм. Сопротивление изоляции составляет не менее 5000 мегаом.

Механические и климатические характеристики

Розетка сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Вибрационная стойкость обеспечивается при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 герц с ускорением 490 метров на секунду в квадрате. Ударная стойкость предусмотрена при одиночном ударе с ускорением до 5000 метров на секунду в квадрате и при многократном ударе с ускорением до 1000 метров на секунду в квадрате.

Применение

Блочная розетка 2РМД30БПЭ8Г7В1 «5» применяется в электронных устройствах и системах, где требуется надёжное и прочное соединение с экранированным кабелем. Благодаря сочетанию контактов различных диаметров изделие подходит для коммутации как силовых, так и сигнальных цепей в пределах одного разъёма. Приборное исполнение корпуса позволяет вести внутренний объёмный монтаж, а стойкость к вибрации и ударам делает розетку пригодной для оборудования, работающего в условиях повышенных механических нагрузок.

Особенности и приёмка

Ключевыми особенностями модели являются серебряное покрытие контактов, прямой патрубок под экранированный кабель, блочный корпус для приборного монтажа, а также широкий температурный диапазон и высокая стойкость к вибрации и ударам. Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям по данной категории приёмки.
