Назначение и область применения

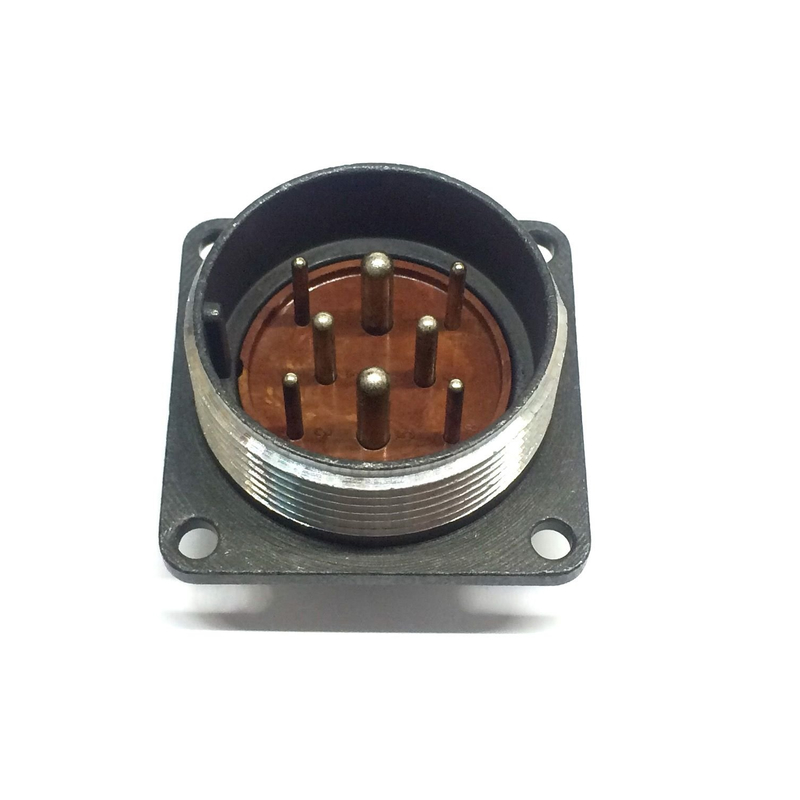

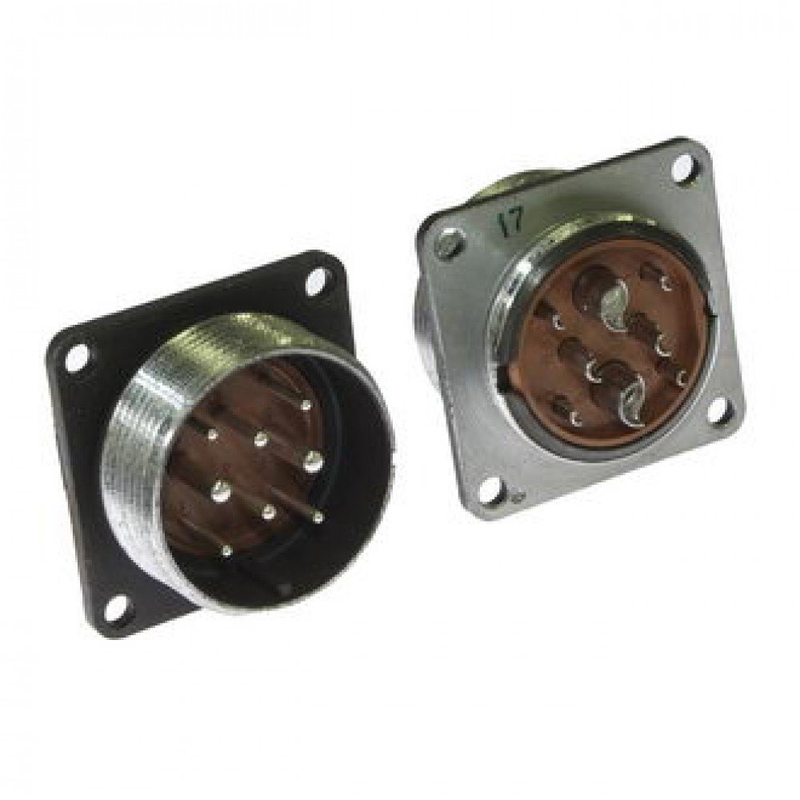

2РМД30Б8Ш7В1 — это цилиндрический низкочастотный разъём серии 2РМД с блочным (приборным) корпусом для внутреннего монтажа в аппаратуре. Артикул товара — 1822. Товар относится к категории 2РМД. Разъём предназначен для соединения и разъединения цепей постоянного и переменного тока с частотой до примерно 3 МГц.

Изделие используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, в том числе в промышленной и измерительной технике. Область применения охватывает случаи, когда требуется надёжное многоштырьковое соединение при повышенных требованиях к виброустойчивости и климатической стойкости.

Расшифровка обозначения

• 2РМД — тип цилиндрического низкочастотного разъёма, семейство 2РМ и 2РМД.
• 30 — условный размер корпуса, диаметр посадочного отверстия около 30 мм.
• Б — блочный (приборный) корпус, устанавливается на панель или шасси.
• 8 — число контактных гнёзд или штырей, то есть восемь контактов.
• Ш — штыревые контакты, исполнение вилки.
• 7 — ключ исполнения, вариант распайки и конфигурации.
• В1 — климатическое исполнение всеклиматическое, теплостойкость до порядка 100 градусов Цельсия.

Конструктивные и технические особенности

Корпус разъёма цилиндрический, с резьбовой фиксацией соединённого положения. Такая фиксация обеспечивает надёжный контакт и защиту от саморазъединения при вибрации. Контакты имеют диаметр около 1 мм и рассчитаны на работу с суммарной токовой нагрузкой порядка десятков ампер. Для 8-контактного исполнения рабочее напряжение указывается до примерно 560 В.

Разъём предназначен для объёмного монтажа пайкой. Допускается ограниченное число перепаек контактов, обычно не более трёх. Это важно учитывать при монтаже и возможном ремонте аппаратуры.

Условия эксплуатации и применение

Изделие рассчитано на внутренний монтаж. Всеклиматическое исполнение допускает работу при пониженных и повышенных температурах ориентировочно от минус 60 до плюс 100 градусов Цельсия. Разъём устойчив к синусоидальной вибрации и ударным нагрузкам. Ресурс составляет порядка сотен циклов сочленения и расчленения, наработка — не менее 1000 часов.

2РМД30Б8Ш7В1 применяется в аппаратуре, где требуются надёжные многоштырьковые соединения при повышенных требованиях к виброустойчивости и климатической стойкости. Он подходит для узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, промышленной и измерительной техники. Производитель в предоставленных данных не указан.
