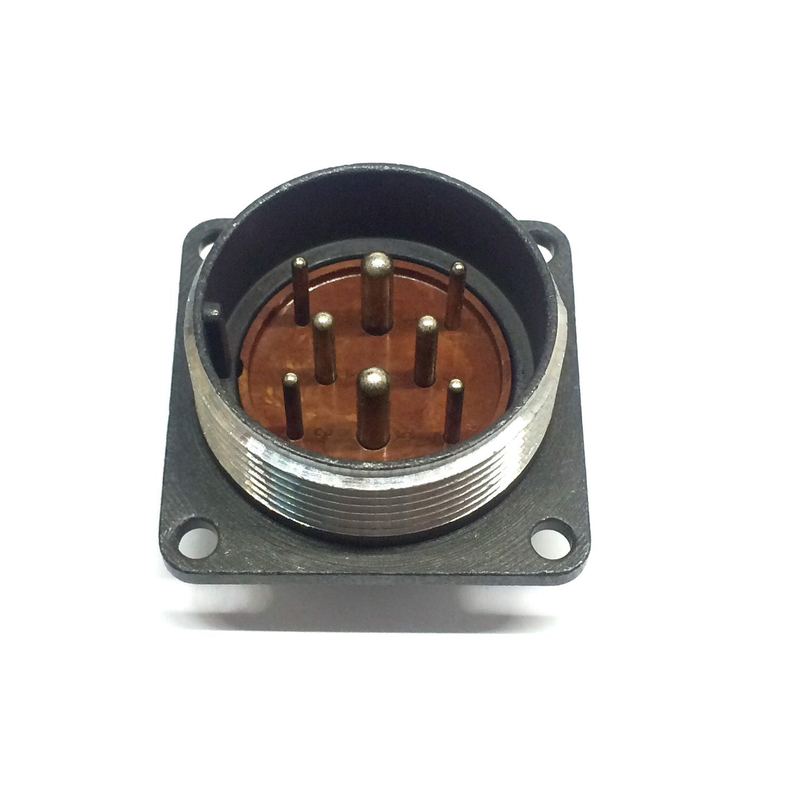

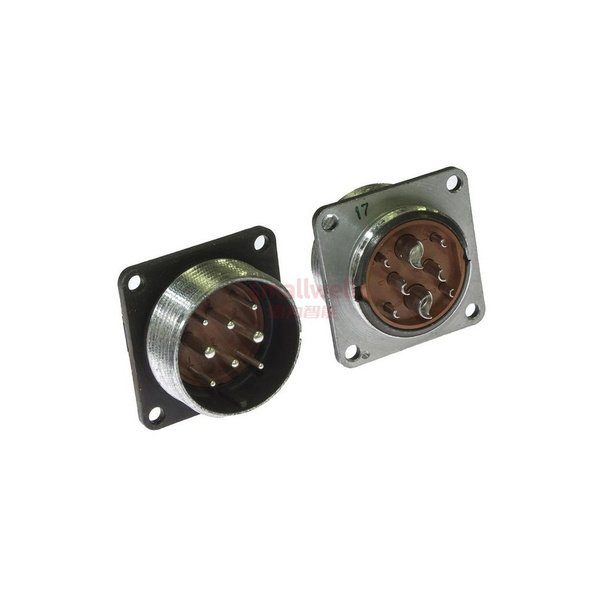

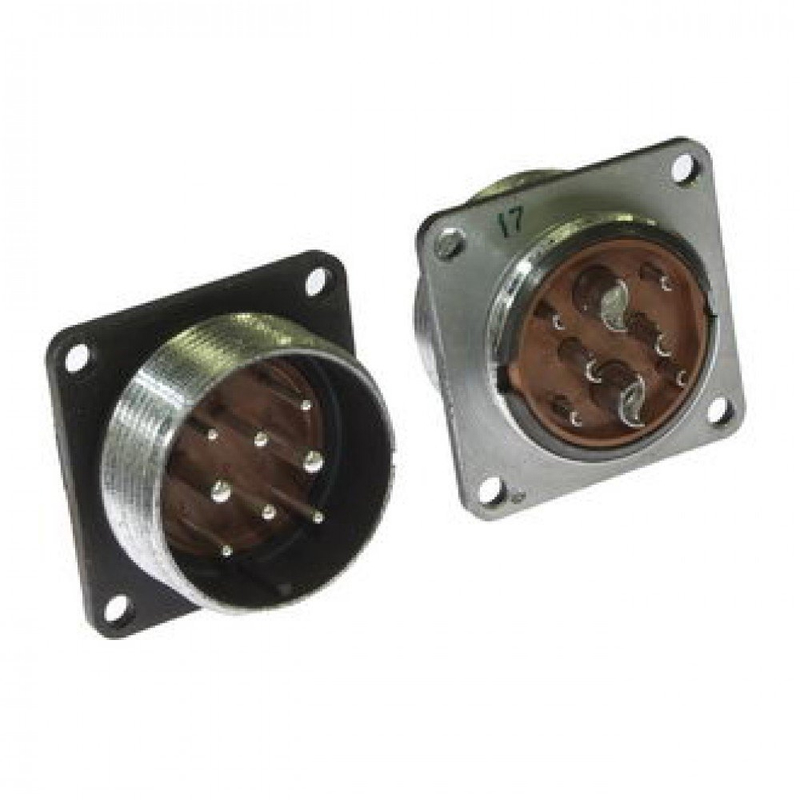

2РМД30Б8Ш7В1: герметичный разъём для надёжных соединений

Разъём 2РМД30Б8Ш7В1 относится к серии цилиндрических штепсельных электрических соединителей, применяемых для создания разъёмных соединений в промышленной аппаратуре, системах автоматики, измерительной технике, транспорте и специальном оборудовании. Исполнение серии 2РМД ориентировано на работу в условиях, где важны механическая прочность, устойчивость к вибрациям и защита контактной группы от внешних воздействий.

Маркировка 2РМД30Б8Ш7В1 содержит ключевые сведения об исполнении изделия: тип серии, габарит корпуса, конструктивный вариант, схему расположения контактов, вид контактной части и климатическое или защитное исполнение. При подборе ответной части необходимо сопоставлять не только обозначение разъёма, но и тип контактов, схему соединения, способ монтажа, диаметр кабеля и требования к герметичности.

Назначение разъёма 2РМД30Б8Ш7В1

Разъёмы серии 2РМД используются для передачи электрических сигналов, питания и управляющих цепей между отдельными узлами оборудования. Конструкция с резьбовым сочленением помогает обеспечить стабильный контакт и препятствует самопроизвольному разъединению при вибрации, ударах и периодических механических нагрузках.

2РМД30Б8Ш7В1 может применяться в составе:

• шкафов управления и автоматики;

• измерительных комплексов;

• промышленного оборудования;

• подвижной техники;

• систем связи и сигнализации;

• испытательных стендов;

• кабельных сборок для приборов и машин;

• оборудования, рассчитанного на эксплуатацию в сложной внешней среде.

Цилиндрический металлический корпус повышает механическую стойкость соединителя и обеспечивает защиту внутренних контактных элементов. Герметизированное исполнение особенно востребовано там, где возможны повышенная влажность, конденсация, пыль или загрязнение рабочей зоны.

Особенности конструкции

Соединитель 2РМД30Б8Ш7В1 обычно включает вилочную или розеточную контактную часть, корпус, контактные элементы, изолятор, резьбовой механизм фиксации и элементы герметизации. Точная комплектация зависит от исполнения и технической документации на конкретную модификацию.

Ключевые конструктивные особенности:

• цилиндрический металлический корпус;

• многоконтактная компоновка;

• резьбовое соединение с фиксацией;

• поляризация, исключающая неправильное сочленение;

• контактная группа с заданной схемой расположения;

• возможность применения в кабельном или приборном монтаже;

• повышенная стойкость к вибрационным и механическим воздействиям;

• герметизирующие элементы для защиты контактной зоны.

Контактная вставка выполняет не только электрическую, но и механическую функцию: она удерживает контакты в строго определённом положении, сохраняет межконтактные расстояния и снижает риск ошибочного подключения при сборке кабельной линии.

Что означает маркировка

Обозначение 2РМД30Б8Ш7В1 важно рассматривать полностью, поскольку каждая часть маркировки связана с конструкцией и совместимостью изделия.

Для точной расшифровки необходимо использовать паспорт, чертёж, технические условия или документацию изготовителя. Внутри одной серии могут существовать исполнения, визуально похожие друг на друга, но отличающиеся числом контактов, диаметром контактных гнёзд, распайкой, ответной частью, способом крепления и условиями эксплуатации.

На что обратить внимание при подборе

При выборе 2РМД30Б8Ш7В1 для ремонта, проектирования или изготовления кабельной сборки недостаточно ориентироваться только на внешний диаметр корпуса. Главный критерий — полная электрическая и механическая совместимость с ответным соединителем.

Следует проверить:

• полное обозначение разъёма;

• тип: вилка, розетка, приборная часть или кабельная часть;

• число контактов и схему их размещения;

• исполнение контактов — штыри или гнёзда;

• нумерацию контактов;

• расположение ключа или поляризующего элемента;

• способ фиксации и тип резьбы;

• допустимое сечение подключаемого провода;

• требования к герметичности;

• рабочее напряжение и ток на контакт;

• условия по температуре, вибрации, влажности и запылённости;

• совместимость с ответной частью серии 2РМД.

Особенно важно сверить распиновку перед заменой: одинаковое количество контактов не гарантирует совпадение их расположения и назначения. Для силовых, сигнальных и измерительных цепей необходимо учитывать допустимые нагрузки на каждый контакт и требования к электрической изоляции между соседними цепями.

Преимущества применения

Разъём 2РМД30Б8Ш7В1 подходит для оборудования, в котором соединение должно быть обслуживаемым, надёжным и устойчивым к внешним нагрузкам. Применение разъёмной конструкции упрощает монтаж, диагностику, замену модулей и обслуживание кабельных линий.

К преимуществам такого решения относятся:

• надёжная фиксация соединения;

• защита контактной группы от случайного отсоединения;

• удобство обслуживания и замены оборудования;

• устойчивость к промышленным условиям эксплуатации;

• возможность компактно разместить несколько электрических цепей в одном соединителе;

• снижение риска неправильного соединения благодаря поляризации;

• возможность использовать разъём в составе сложных кабельных сборок.

Рекомендации по монтажу

Перед монтажом следует осмотреть корпус, контакты, изолятор и резьбовые поверхности. Не допускаются загрязнения, следы коррозии, повреждения изолятора, деформация контактов или нарушение резьбы. Провода должны быть подготовлены с учётом способа присоединения контактов — пайки, обжимного соединения или другого предусмотренного конструкцией метода.

При сборке рекомендуется:

• соблюдать схему нумерации контактов;

• не превышать допустимую тепловую нагрузку при пайке;

• исключить натяжение проводов на контактных выводах;

• обеспечить разгрузку кабеля от механических усилий;

• проверить плотность сочленения и фиксации;

• контролировать электрическую непрерывность цепей;

• измерить сопротивление изоляции после монтажа;

• использовать защитные колпачки при хранении и транспортировке.

Правильно подобранный и смонтированный 2РМД30Б8Ш7В1 обеспечивает долговечное разъёмное соединение для ответственных электрических цепей. Для точного проектирования или замены рекомендуется сверять исполнение по полной маркировке, чертежу контактной вставки и требованиям конкретного оборудования.
