Назначение

2РМД30Б8Ш7А1 — блочная вилка низкочастотного цилиндрического разъёма. Изделие предназначено для соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Разъём применяется в радиоэлектронной аппаратуре, приборах и блоках, где требуется надёжное электрическое соединение.

Артикул товара — 1819. Категория — 2РМД. Изделие относится к низкочастотным цилиндрическим соединителям блочного исполнения.

Расшифровка обозначения и конструкция

Обозначение 2РМД30Б8Ш7А1 расшифровывается следующим образом:

• 2РМД — тип разъёма;
• 30 — размер корпуса;
• Б — блочный вид исполнения;
• 8Ш — 8 контактов с штыревыми вставками;
• 7 — рядов;
• А1 — модификация.

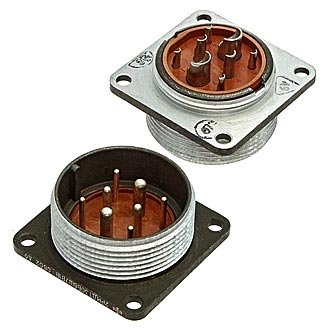

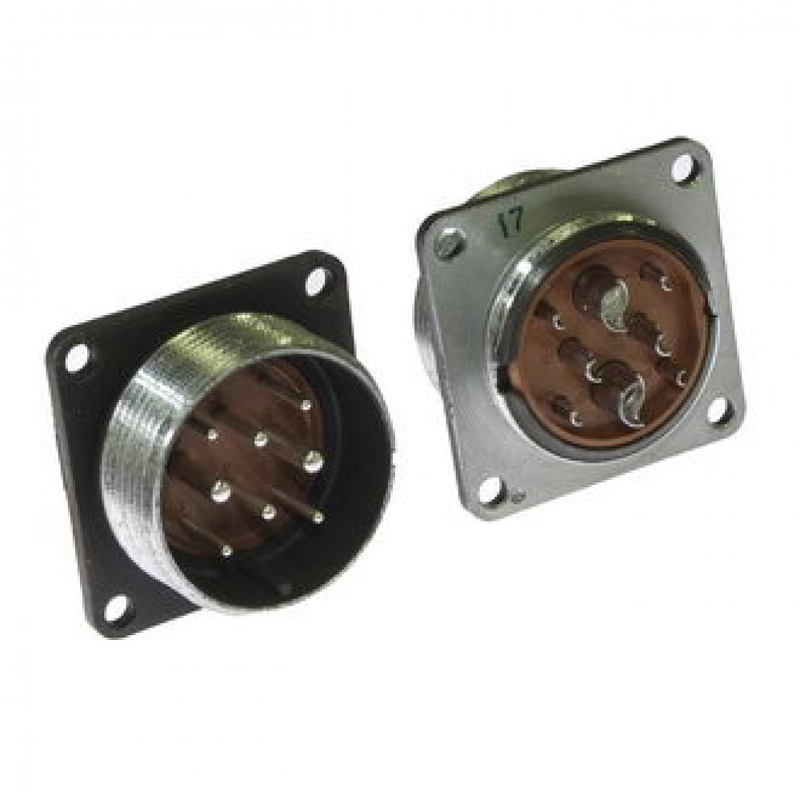

Конструкция представляет собой блочную вилку цилиндрического типа. Монтаж выполняется внутренним способом с пайкой. Такое исполнение рассчитано на установку в блоках, приборах и другой радиоэлектронной аппаратуре.

Технические характеристики

Разъём рассчитан на токовую нагрузку в зависимости от диаметра контактов. Для контактов диаметром 1,5 мм допустимый ток составляет 13 А, для контактов диаметром 2 мм — 18 А, для контактов диаметром 3 мм — 36 А.

Сопротивление контактов нормируется на уровне не более 2,5 мОм для диаметра 1,5 мм, не более 1,6 мОм для диаметра 2 мм и не более 0,8 мОм для диаметра 3 мм. Сопротивление изоляции достигает не менее 5000 МОм. Максимальное рабочее напряжение — 560 В.

• Токовая нагрузка: 13 А при диаметре контактов 1,5 мм;
• Токовая нагрузка: 18 А при диаметре контактов 2 мм;
• Токовая нагрузка: 36 А при диаметре контактов 3 мм;
• Сопротивление контактов: не более 2,5 мОм, 1,6 мОм и 0,8 мОм соответственно;
• Сопротивление изоляции: не менее 5000 МОм;
• Максимальное рабочее напряжение: 560 В.

Устойчивость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 50 Гц до 10 кГц с уровнем 170 дБ. Также изделие устойчиво к многократным механическим ударам с ускорением до 1000 м/с² длительностью от 1 до 5 мс и к одиночным ударам с ускорением до 5000 м/с² длительностью от 0,1 до 2 мс. Допускается воздействие линейного ускорения до 2000 м/с².

Климатическое исполнение — УХЛ. Это исполнение подходит для внутреннего монтажа. Подключение выполняется пайкой.

Применение

2РМД30Б8Ш7А1 используется в радиоэлектронной аппаратуре, приборах и блоках. Основная задача — обеспечение надёжного соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Благодаря блочному исполнению разъём предназначен для установки в составе блоков и приборов, где требуется цилиндрическое низкочастотное соединение.

Изделие рассчитано на эксплуатацию в условиях, соответствующих климатическому исполнению УХЛ, и на внутренний монтаж с пайкой. Технические параметры позволяют применять его в цепях с токами до 36 А и напряжением до 560 В в зависимости от конкретного диаметра контактов.

Комплектация и сведения

В предоставленных данных отсутствуют сведения о производителе, стране производства, гарантии и комплектации. Известен артикул — 1819, категория — 2РМД. Краткое описание из каталога не указано.
