Назначение

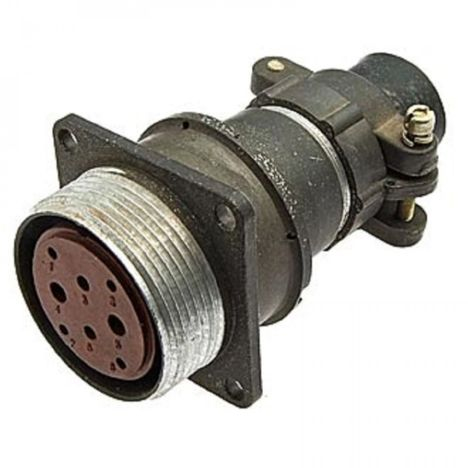

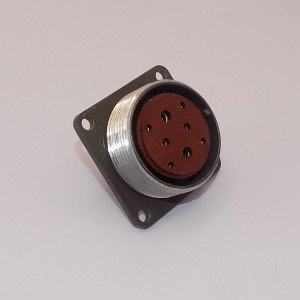

Соединитель 2РМД30Б8Г7В1, артикул 1817, категория 2РМД, представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для внутреннего объемного монтажа с резьбовой фиксацией сочлененного положения. Он применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В.

В данном исполнении реализован блочный корпус с условным размером 30 и восемью контактами. Контакты имеют серебряное покрытие. Соединитель рассчитан на эксплуатацию в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.

Подтверждённые особенности

• Тип: цилиндрический низкочастотный негерметичный соединитель.
• Монтаж: внутренний объемный, с резьбовой фиксацией сочлененного положения.
• Условный размер корпуса: 30.
• Тип корпуса: блочный.
• Количество контактов: 8.
• Сочетание контактов: контакты диаметром 1,5 мм, 2 мм и 3 мм.
• Покрытие контактов: серебро.
• Теплостойкость: +100 °C.
• Максимальное рабочее напряжение: 560 В.
• Максимальное испытательное напряжение: 1850 В в нормальных условиях и 350 В при пониженном давлении.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.
• Усилие расчленения соединителей: не более 98,1 Н.
• Минимальная наработка: 5000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Срок сохраняемости: 15 лет.

Электрические параметры

Токовая нагрузка на одиночный контакт зависит от диаметра контакта. Для контакта диаметром 1,5 мм она составляет 13 А, для контакта диаметром 2 мм — 18 А, для контакта диаметром 3 мм — 36 А. Максимальная суммарная нагрузка на соединитель составляет 140 А.

Сопротивление контактов также определяется их диаметром: для 1,5 мм — не более 2,5 мОм, для 2 мм — не более 1,6 мОм, для 3 мм — не более 0,8 мОм.

Условия эксплуатации

• Рабочая температура: от -60 °C до +100 °C.
• Относительная влажность: до 98 % при +25 °C.
• Атмосферное давление: от 133,32 умножить на 10 в минус двенадцатой степени паскаля до 506 кПа.
• Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 490 метров в секунду в квадрате.
• Механический удар: до 5000 метров в секунду в квадрате для одиночного действия и до 1000 метров в секунду в квадрате для многократного действия.

Применение

Соединители 2РМД30Б8Г7В1 используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они состоят из двух частей — розетки и вилки, которые могут быть блочными (приборными) или кабельными. В данном исполнении тип корпуса блочный, что подтверждается характеристиками товара.

Благодаря серебряному покрытию контактов, стойкости к вибрации и механическим ударам, а также широкому диапазону рабочих температур соединитель подходит для применения в составе электрических цепей, где требуется надежное соединение и разъединение при частоте до 3 МГц и напряжении до 560 В.
