Назначение и общие сведения

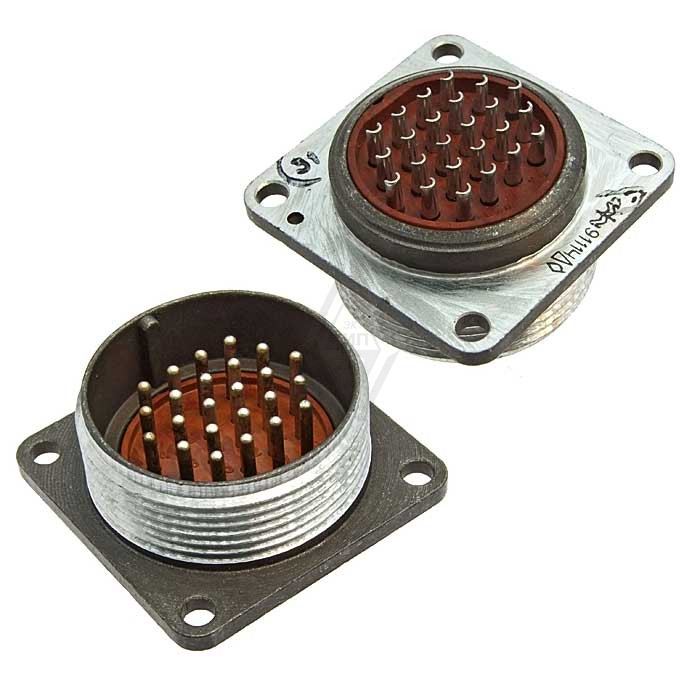

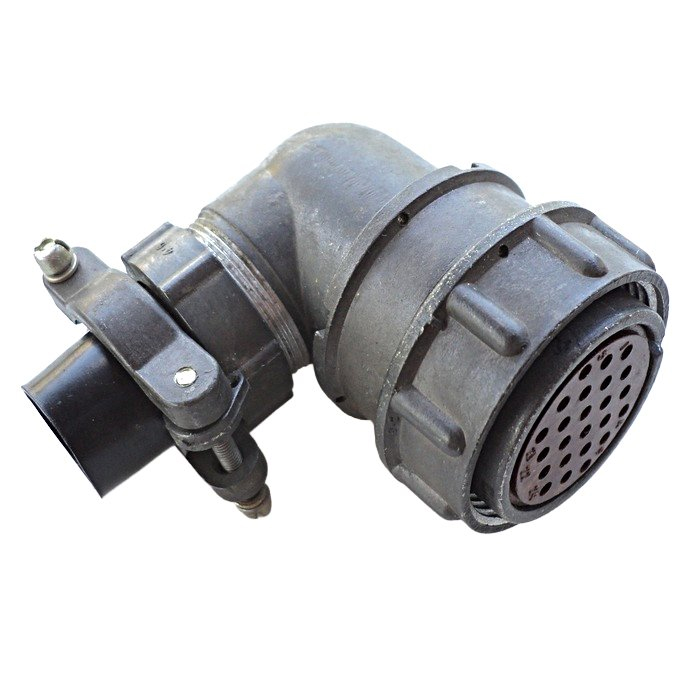

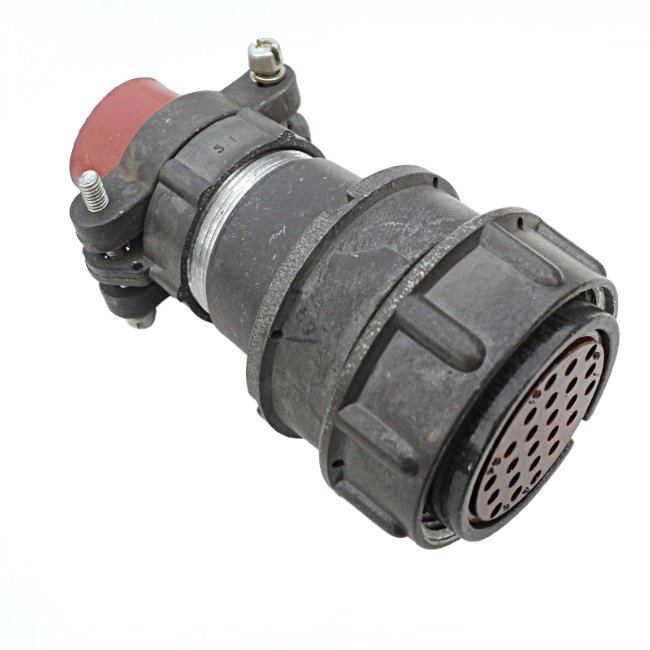

2РМД30Б24ШВ1 «5» — низкочастотный цилиндрический разъём серии 2РМД с блочным корпусом, 24 контактами и вилочной частью. Он предназначен для подключения и разъединения электрических цепей в аппаратуре общего и специального назначения. Артикул товара — 1816. Категория — 2РМД. Производитель в представленных данных не указан.

Разъём применяется там, где требуется многоконтактное разъёмное соединение с повышенной механической и климатической стойкостью. Конструкция позволяет монтировать вилку на панель или шасси прибора и выполнять объёмный монтаж пайкой.

Расшифровка маркировки

• 2РМД — серия низкочастотных цилиндрических разъёмов; в некоторых источниках указывается как аналог 2РМДТ без указания типа герметизации в обозначении.
• 30 — условный размер корпуса, диаметр посадочного отверстия около 30 мм.
• Б — блочный (приборный) корпус, монтируется на панель или шасси.
• 24 — количество контактов, то есть 24 электрические цепи.
• Ш — вилка, штыревая часть соединителя.
• В — серебряное покрытие контактов; обозначение «В» обычно соответствует серебрению.
• 1 — теплостойкость до 100 °С.
• «5» — индекс в названии; в характеристиках указана приемка «5».

Подтверждённые технические характеристики

Для исполнения 30Б24Ш серии 2РМД и 2РМДТ в представленных данных приведены следующие параметры:

• Количество контактов — 24.
• Диаметр контактов — чаще всего от 1 до 1,5 мм; в вариантах с индексом «5» указан диаметр 1,5 мм.
• Максимальный рабочий ток на один контакт — около 7 А.
• Суммарный ток на разъём — порядка 120–140 А в зависимости от конкретного исполнения.
• Максимальное рабочее напряжение — до 560–700 В по данным для серии 2РМДТ.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
• Рабочий температурный диапазон — от −60 до +100 °С для исполнения «1» по теплостойкости.
• Количество сочленений и расчленений — до 500 циклов.
• Минимальная наработка — порядка 1000–5000 часов.

Конструктивное исполнение

Тип соединителя — цилиндрический, низкочастотный, негерметичный, тропикоустойчивый, с резьбовой фиксацией. Корпус блочный, предназначен для установки на панель или корпус прибора. Монтаж выполняется пайкой, то есть объёмным монтажом. Климатическое исполнение — всеклиматическое; буква «В» в конце типовых обозначений серии указывает на это исполнение.

Применение

Разъём 2РМД30Б24ШВ1 «5» применяется в радиоэлектронной аппаратуре, промышленных и специальных устройствах, где необходимы многоконтактные разъёмные соединения с повышенной механической и климатической стойкостью. Он подходит для подключения и разъединения электрических цепей в аппаратуре общего и специального назначения.

Благодаря блочному корпусу и резьбовой фиксации соединитель ориентирован на установку в приборы, панели и шасси, а 24 контакта позволяют коммутировать несколько независимых цепей в одном соединении. Указанные характеристики делают его применимым в условиях, где требуется работа при температуре от −60 до +100 °С и устойчивость к тропическому климату.

Дополнительные сведения

В карточке товара отдельно отмечена приемка «5». Краткое описание из каталога и производитель в представленных данных не указаны.
