Назначение

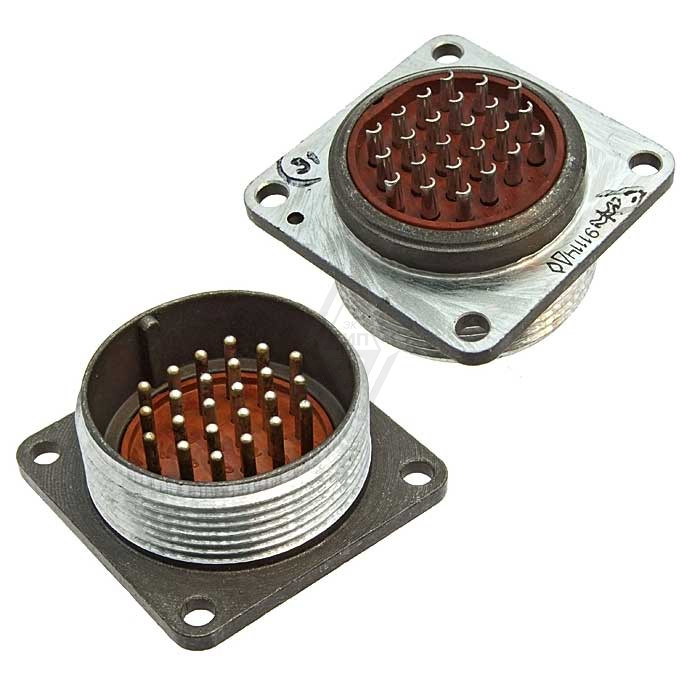

2РМД30Б24ГВ1 «5» — это цилиндрический низкочастотный негерметичный разъём, выполненный в виде розетки блочного приборного типа. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в приборах и устройствах. Изделие относится к категории 2РМД. Условный размер корпуса — 30. Количество контактов — 24. Розетка является женской частью соединителя. В сочленённом положении предусмотрена резьбовая фиксация. Разъём применяется для внутреннего объёмного монтажа. Артикул позиции — 1813.

Расшифровка обозначения

Обозначение 2РМД30Б24ГВ1 «5» содержит сведения об основных конструктивных признаках и условиях эксплуатации. Согласно приведённым данным, элементы обозначения читаются следующим образом.

• 2РМД — тип соединителя: негерметичный, для электрических цепей постоянного и переменного тока.
• 30 — условный размер корпуса.
• Б — блочный (приборный) корпус без патрубка.
• 24 — количество контактов.
• Г — розетка, то есть женская часть соединителя.
• 5 — все контакты диаметром 1,5 мм.
• В — покрытие контактов серебром.
• 1 — максимальная температура окружающей среды +100 °C.

В характеристиках VirtueMart для данной позиции указана приёмка «5». В имеющемся описании также отмечено, что обозначение 5 относится к диаметру всех контактов — 1,5 мм.

Технические характеристики

Механические воздействия

• Вибрация: от 1 до 5000 Гц с ускорением до 490 м/с².
• Одиночные удары: до 5000 м/с².
• Многократные удары: до 1000 м/с².
• Количество сочленений-расчленений: до 500.
• Наработка: не менее 1000 часов.

Электрические и климатические параметры

• Максимальное рабочее напряжение: 560 В (амплитудное).
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от -60 °C до +100 °C.
• Смена температур: до +150 °C.
• Рабочие частоты: до 3 МГц.
• Пониженное давление: до 133,32 умножить на 10 в степени минус 12 Па.
• Повышенная влажность: до 98% при +40 °C.

Применение

Разъём 2РМД30Б24ГВ1 «5» используется для соединения и разъединения электрических цепей в приборах. Он предназначен для внутреннего объёмного монтажа. В сочленённом положении фиксация обеспечивается резьбовым соединением. Изделие может эксплуатироваться в условиях вибрации, ударов, пониженного давления и повышенной влажности в пределах указанных значений. Допускается до 500 сочленений-расчленений. Наработка составляет не менее 1000 часов.

Особенности и условия эксплуатации

Соединитель является негерметичным. Он рассчитан на работу при температуре от -60 °C до +100 °C. Смена температур возможна до +150 °C. Рабочее напряжение достигает 560 В амплитудного значения. Сопротивление изоляции — не менее 5000 МОм. Устойчивость к вибрации — от 1 до 5000 Гц с ускорением до 490 м/с². Удары: одиночные до 5000 м/с², многократные до 1000 м/с². Частотный диапазон — до 3 МГц. Пониженное давление — до 133,32 умножить на 10 в степени минус 12 Па. Влажность — до 98% при +40 °C.

Приёмка и общие сведения

В характеристиках VirtueMart для позиции 2РМД30Б24ГВ1 «5» указана приёмка «5». Артикул — 1813. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.
