Назначение изделия

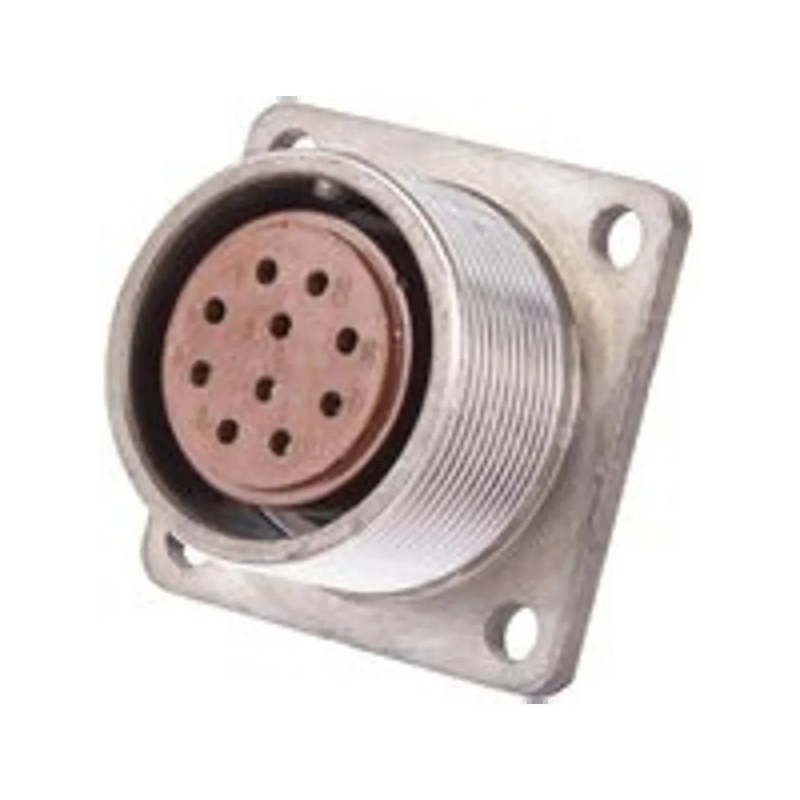

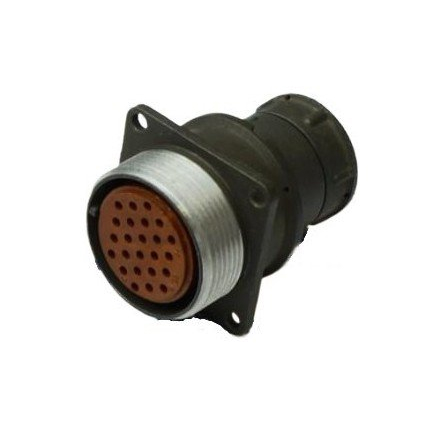

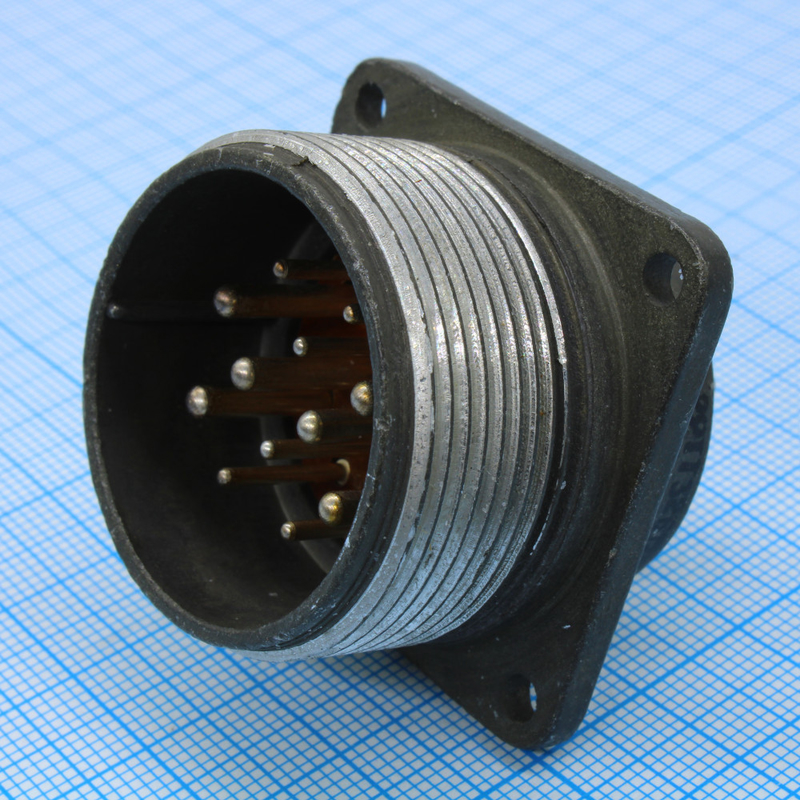

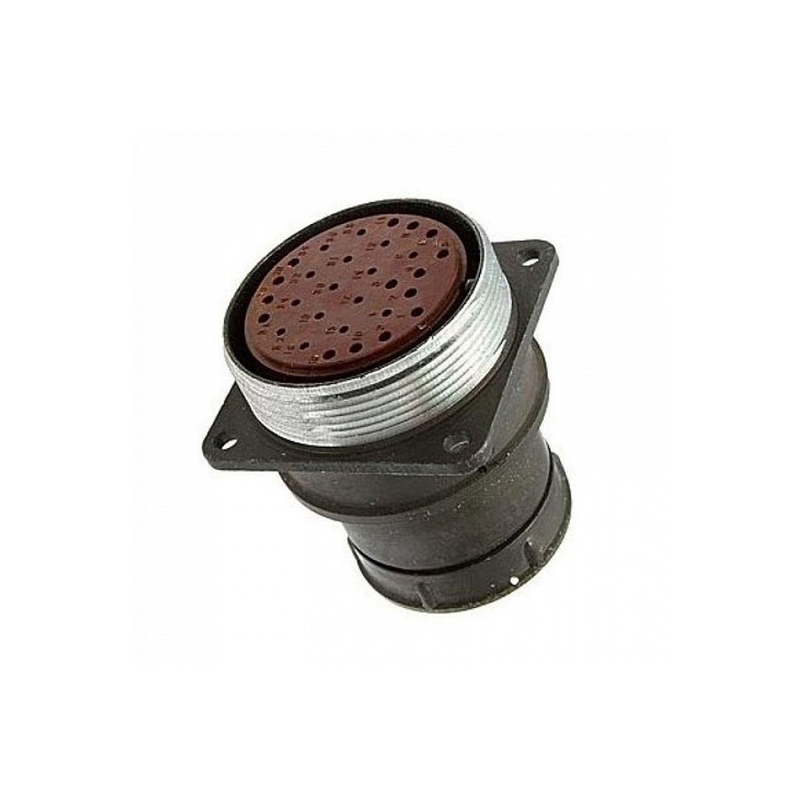

Блочная розетка 2РМД30Б24Г5В1 представляет собой приборный цилиндрический соединитель негерметичного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Розетка применяется в качестве ответной части разъёмного соединения при внутреннем объёмном монтаже радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Конструкция ориентирована на стационарную установку на корпусах приборов, панелях и шасси оборудования, где требуется надёжное резьбовое сочленение с вилочной частью соединителя.

Соединитель относится к серии низкочастотных цилиндрических разъёмов общего назначения. Изделие широко используется при сборке промышленного оборудования, контрольно-измерительных приборов, блоков питания и систем автоматики, где важны стабильность контактного соединения и устойчивость к внешним механическим воздействиям.

Расшифровка условного обозначения

Маркировка 2РМД30Б24Г5В1 содержит полную информацию о конструктивных особенностях соединителя. Каждый элемент обозначения определяет конкретный параметр изделия:

• 2РМД — тип соединителя, низкочастотный цилиндрический разъём общего применения;
• 30 — условный размер корпуса, определяющий габаритную группу;
• Б — блочный тип корпуса без патрубка, предназначенный для установки на панель;
• 24 — количество контактов в соединителе;
• Г5 — диаметр контактов 1,5 мм;
• В1 — климатическое исполнение, соответствующее всеклиматическому или УХЛ варианту в зависимости от конкретной модификации.

Технические характеристики

Электрические параметры розетки обеспечивают стабильную работу в широком диапазоне токов и напряжений. Максимальная токовая нагрузка на одиночный контакт составляет 7 А, при этом суммарная нагрузка на соединитель достигает 140 А. Максимальное рабочее напряжение — 560 В амплитудного значения. Испытательное напряжение в нормальных условиях достигает 1850 В, а при пониженном атмосферном давлении 3 мм ртутного столба — 350 В.

Сопротивление контактов не превышает 2,5 мОм для контактных элементов диаметром 1,5 мм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Ёмкость между соседними контактами не превышает 6 пФ, что обеспечивает корректную передачу сигналов в высокочастотном диапазоне до 3 МГц.

Способ сочленения — резьбовой, поляризация одношпоночная, исключающая неправильное соединение. Контакты извлекаемые, метод монтажа — обжимка. Покрытие контактов выполняется серебром или золотом в зависимости от исполнения. Минимальная наработка изделия составляет 5000 часов, допустимое число сочленений-расчленений — 500 циклов. Габаритные размеры розетки примерно 38 на 38 на 27 мм. Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и механическая устойчивость

Розетка рассчитана на эксплуатацию в жёстких условиях внешней среды. Изделие сохраняет работоспособность при атмосферном давлении от 12 кПа (90 мм ртутного столба) до 506 кПа. Это позволяет применять соединитель как в условиях разреженной атмосферы, так и при избыточном давлении до 5 кгс на квадратный сантиметр.

Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Одиночный механический удар с ускорением 5000 метров на секунду в квадрате при длительности импульса от 0,1 до 2 миллисекунд не приводит к нарушению целостности изделия. Многократные удары допускаются с ускорением до 1000 метров на секунду в квадрате. Линейное ускорение до 2000 метров на секунду в квадрате также входит в допустимый диапазон воздействий.

Применение

Блочная розетка 2РМД30Б24Г5В1 устанавливается на корпусах приборов и обеспечивает разъёмное подключение внешних кабельных сборок. Резьбовая фиксация ответной части гарантирует защиту от самопроизвольного разъединения при вибрациях и ударах. Изделие находит применение в промышленной электронике, измерительном оборудовании, системах автоматизированного управления, источниках питания и телекоммуникационной аппаратуре. Благодаря сочетанию высокой токовой нагрузки, надёжной изоляции и устойчивости к механическим воздействиям розетка пригодна для длительной эксплуатации в составе ответственного оборудования.
