Назначение разъёма 2РМД24КУН10ГВ1

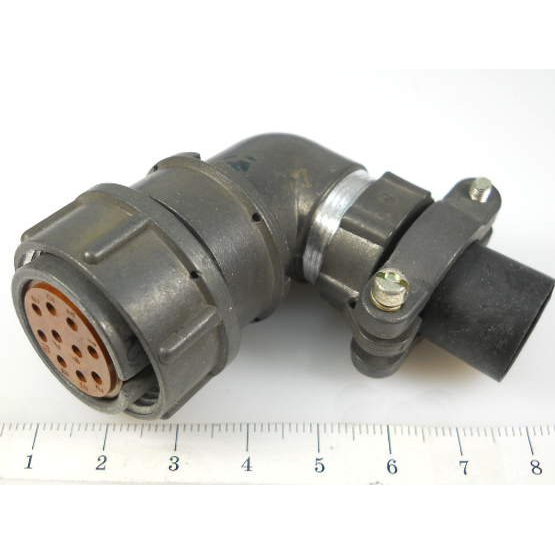

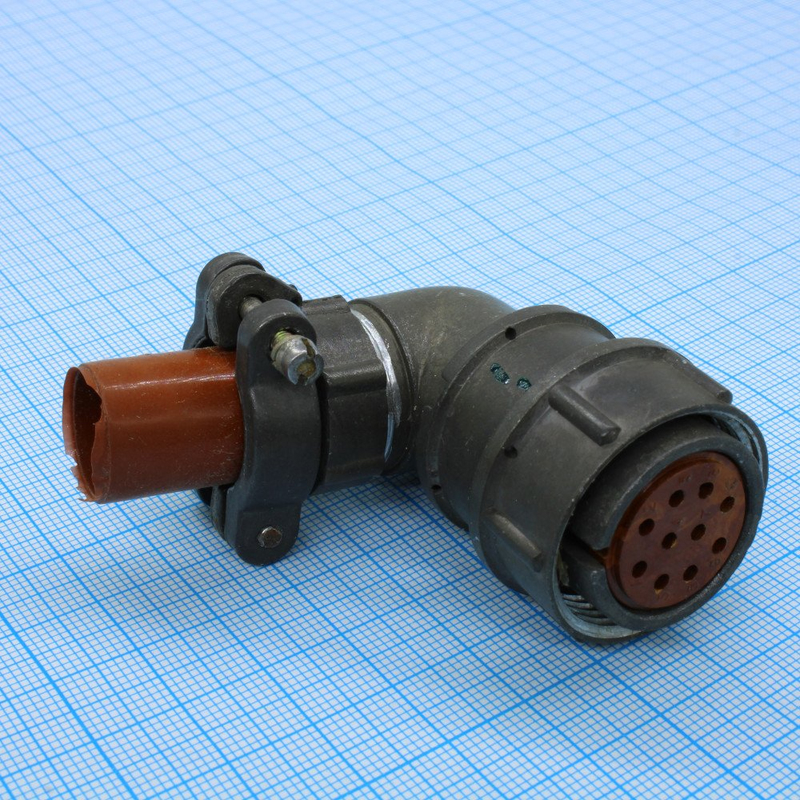

2РМД24КУН10ГВ1 — это цилиндрический низкочастотный электрический разъём серии 2РМД, выполненный в виде кабельной розетки. Изделие предназначено для надёжного соединения и коммутации электрических цепей в условиях повышенных нагрузок и воздействия неблагоприятных внешних факторов. Конструкция ориентирована на применение в слаботочных цепях, где требуется стабильный электрический контакт при вибрации, ударах, перепадах температуры и пониженном атмосферном давлении.

Разъём востребован в тех областях, где от соединителя требуется долговременная работоспособность и устойчивость к климатическим воздействиям: в авиационной технике, промышленном оборудовании, военной технике, а также в составе сварочного оборудования. Монтаж возможен как пайкой, так и объёмным способом, что расширяет сферу применения изделия.

Подтверждённые технические особенности

Разъём оснащён 10 контактами диаметром 1,5 мм. Каждый контакт рассчитан на ток до 10 А, а суммарная токовая нагрузка достигает 83 А. Максимальное рабочее напряжение составляет 560–700 В. Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 °С с возможностью кратковременного нагрева до плюс 150 °С. Разъём выдерживает вибрацию с частотой до 5000 Гц при ускорении 490 м/с², удары с ускорением до 5000 м/с², а также пониженное атмосферное давление до 133 Па.

Соединитель относится к тропико- и всеклиматическому исполнению, имеет резьбовую фиксацию и подходит для неэкранированного кабеля с угловым патрубком и гайкой. Минимальная наработка составляет 1000–5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15–25 лет.

Приёмка и исполнение «5»

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия повышенным требованиям контроля качества, предъявляемым к продукции ответственного назначения. Такое исполнение характерно для изделий, применяемых в авиационной, промышленной и военной технике, где важны надёжность и стабильность характеристик.

Применение

Разъём используется в слаботочных цепях различного назначения. Среди подтверждённых областей применения — сварочное оборудование, в частности модели ПДГО-510СЭ и ПДГ-312-4, а также авиация, промышленность и военная техника. Монтаж выполняется пайкой или объёмным способом.

Ключевые параметры и комплектация

• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Ток на контакт: до 10 А
• Суммарный ток: до 83 А
• Максимальное рабочее напряжение: 560–700 В
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 2,5 мОм
• Рабочая температура: от минус 60 до плюс 100 °С
• Кратковременный нагрев: до плюс 150 °С
• Вибрация: до 5000 Гц при ускорении 490 м/с²
• Удары: до 5000 м/с²
• Пониженное давление: до 133 Па
• Число сочленений-расчленений: 500
• Минимальная наработка: 1000–5000 часов
• Срок сохраняемости: 15–25 лет
• Приёмка: «5»
• Габариты: около 73 на 34 на 32 мм
• Масса: 0,04 кг

Разъём 2РМД24КУН10ГВ1 «5» сочетает компактные размеры и малую массу с высокими электрическими и эксплуатационными характеристиками, что делает его пригодным для ответственных слаботочных соединений в сложных условиях. Артикул изделия — 1635, категория — 2РМД.
