Назначение и общее описание

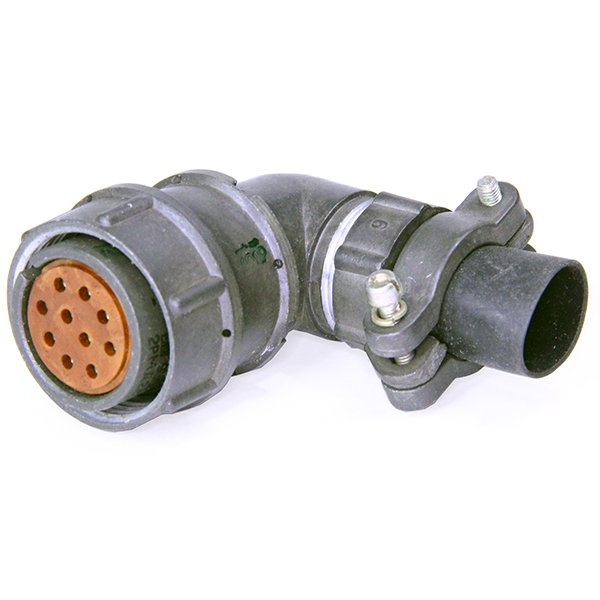

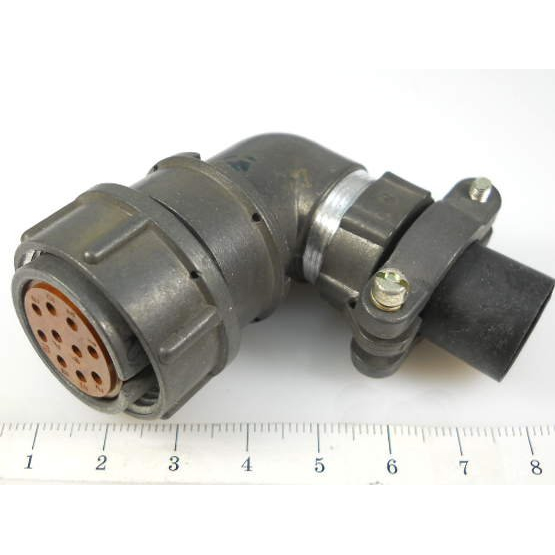

2РМД24КУН10Г5В1 — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМД, рассчитанная на 10 контактов и резьбовое сочленение. Изделие применяется в цепях управления и силовых цепях, где требуется компактный разъём с надёжной механической фиксацией и стабильным электрическим контактом. Соединитель относится к негерметичному типу и предназначен для кабельного монтажа, что делает его удобным для использования в жгутах и линиях связи между узлами оборудования.

Кабельная розетка 2РМД24КУН10Г5В1 обеспечивает соединение с ответной вилочной частью за счёт резьбового механизма, который исключает самопроизвольное расчленение при вибрациях и механических нагрузках. Корпус с условным размером 24 и контактная группа на 10 контактов диаметром 1,5 мм позволяют использовать изделие в широком спектре промышленной аппаратуры, систем автоматики и распределительных устройств.

Подтверждённые технические особенности

Электрические параметры розетки 2РМД24КУН10Г5В1 подтверждены следующими значениями:

• Тип: негерметичный соединитель, кабельное исполнение.
• Количество контактов: 10.
• Диаметр контактов: 1,5 мм.
• Способ сочленения: резьбовой.
• Максимальное рабочее напряжение: до 560 В.
• Ток на одиночный контакт: до 10 А.
• Суммарная токовая нагрузка на соединитель: до 83 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.

Соединитель выполнен в климатическом исполнении УХЛ2.1 и рассчитан на эксплуатацию в условиях умеренного и холодного климата. В характеристиках также учитывается стойкость к влажному теплу, инею, росе и воздействию озона, что расширяет допустимые условия применения изделия.

Применение

Розетка кабельная 2РМД24КУН10Г5В1 востребована в кабельных сборках и аппаратуре, где важно сочетание компактности, механической прочности и стабильной передачи сигналов или питания. Наиболее типичные области использования:

• промышленная электроника;
• системы управления и автоматики;
• блоки связи между узлами оборудования;
• силовые цепи с ограниченной суммарной токовой нагрузкой до 83 А.

Благодаря 10 контактам диаметром 1,5 мм и допустимому току 10 А на одиночный контакт розетка подходит для коммутации как управляющих сигналов, так и умеренных силовых цепей. Резьбовое сочленение обеспечивает устойчивость соединения при эксплуатации в условиях вибрации и подвижных нагрузок.

На что обратить внимание при подборе

Маркировка серии 2РМД может встречаться в близких вариантах с похожими буквенными индексами, поэтому при подборе необходимо сверять не только число контактов, но и исполнение корпуса, тип кабельного ввода и совместимость ответной части. Для модели 2РМД24КУН10Г5В1 ключевыми признаками остаются кабельное исполнение, 10 контактов и размер корпуса 24.

Ответная часть должна быть выбрана из той же серии с учётом типа сочленения и количества контактов. При монтаже кабельной розетки следует соблюдать допустимые токовые нагрузки как на отдельный контакт, так и суммарно на весь соединитель, не превышая указанных значений 10 А и 83 А соответственно. Изделие не является герметичным, поэтому его установка в условиях прямого попадания воды или агрессивных сред не предусмотрена.
