Назначение и область применения

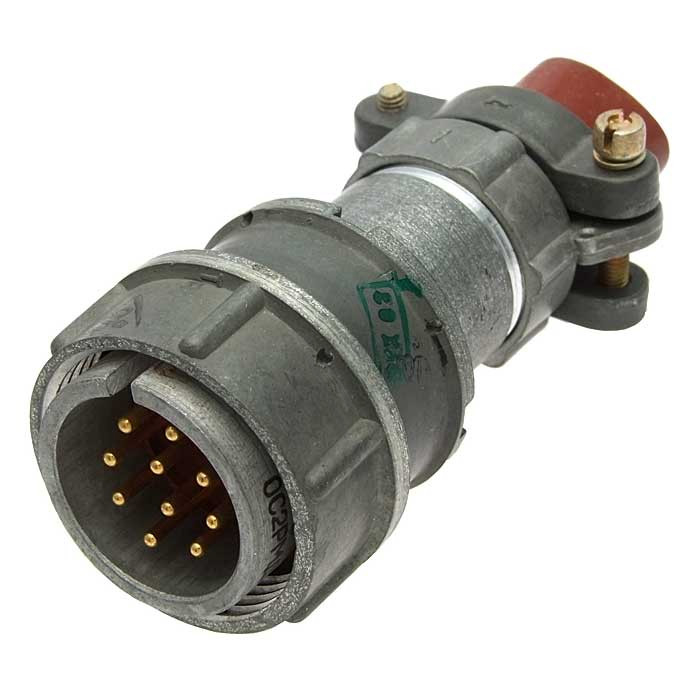

Разъём 2РМД24КУЭ10Ш1В1 относится к серии советских и российских цилиндрических низкочастотных соединителей семейства 2РМ(Д). Он предназначен для коммутации электрических цепей постоянного и переменного тока в приборах и аппаратуре промышленного и специального назначения.

Данный соединитель используется как вилка (кабельная часть) с угловым экранирующим кожухом под экранированный кабель (КУЭ). Это обеспечивает лучшую защиту от электромагнитных помех и удобную прокладку кабеля в стеснённых условиях.

Такой тип соединителя обычно применяется в радиоэлектронной аппаратуре, системах управления, измерительных и испытательных устройствах.

Конструктивные особенности

Серия 2РМД представляет собой низкочастотные цилиндрические соединители, негерметичные, с резьбовой фиксацией сочленения. Условный размер корпуса 24 определяет диаметр и габариты корпуса. Количество контактов — 10.

Кожух — угловая кабельная часть с экраном (КУЭ) для подключения экранированного кабеля. Поляризация и замыкание/размыкание: одношпоночная поляризация корпусов, фиксация сочленённого положения осуществляется резьбой.

• Серия: 2РМД.
• Условный размер корпуса: 24.
• Количество контактов: 10.
• Тип кожуха: угловой кабельный с экраном (КУЭ).
• Поляризация: одношпоночная.
• Фиксация сочленения: резьбовая.

Технические характеристики

Низкочастотные соединители 2РМД рассчитаны на работу при частотах до около 3 МГц и используются в цепях постоянного и переменного тока.

Напряжение и ток на контакты соответствуют стандартным параметрам серии 2РМД: контакты обычно рассчитаны на рабочие токи порядка единиц ампер, а напряжения до нескольких сотен вольт (в нормальных условиях).

Климатическое исполнение — УХЛ2.1 (умеренно-холодный климат, внутри помещения), с рабочим диапазоном температур примерно от минус 60 до плюс 100 градусов Цельсия в зависимости от конкретного варианта по ТУ.

Применение и особенности эксплуатации

Благодаря угловому экранирующему кожуху и резьбовой фиксации соединитель 2РМД24КУЭ10Ш1В1 удобен для монтажа в стеснённых условиях, где требуется надёжная коммутация и защита от электромагнитных помех.

Он может использоваться в составе кабельных сборок, соединительных шнуров и жгутов, а также в качестве ответной части для соответствующих розеток серии 2РМД. Применение экранированного кабеля позволяет снизить уровень наводимых помех и повысить помехозащищённость канала связи.

Перед установкой рекомендуется убедиться в совместимости ответной части, соответствии числа контактов и типа поляризации, а также в допустимости условий эксплуатации по климатическому исполнению УХЛ2.1.
