Назначение соединителя 2РМД24КУЭ10ГВ1 «5»

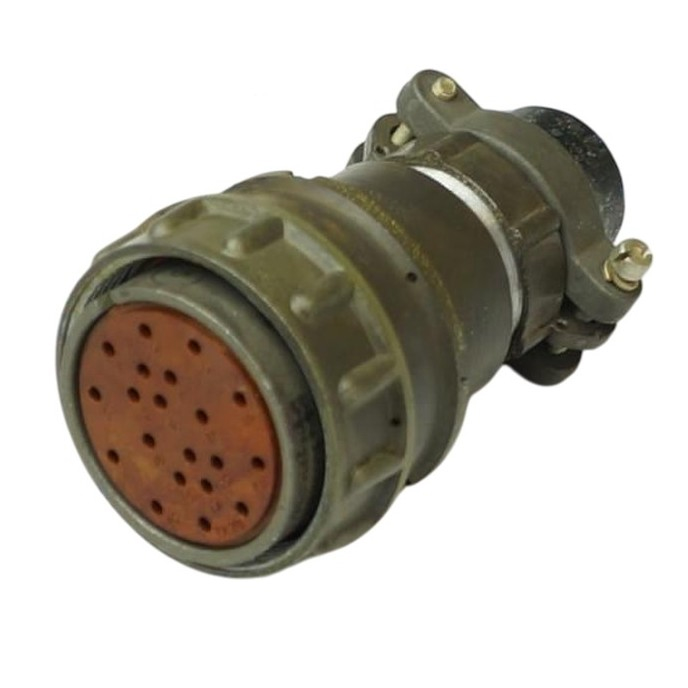

2РМД24КУЭ10ГВ1 «5» — это цилиндрический низкочастотный электрический соединитель, выполненный в виде кабельной розетки с угловым патрубком и гайкой для экранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция применяется там, где требуется надёжное объёмное соединение, устойчивое к механическим нагрузкам, вибрации и воздействию климатических факторов.

Индекс «5» в маркировке соответствует приёмке по категории «5», что подтверждает соответствие изделия повышенным требованиям приёмки. Такой соединитель востребован в составе бортовых и стационарных систем, где важны стабильность контакта и сохранение рабочих параметров в жёстких условиях эксплуатации.

Подтверждённые технические особенности

Соединитель 2РМД24КУЭ10ГВ1 «5» имеет 10 контактов с серебряным покрытием. Буквенный индекс «ГВ» в обозначении указывает на применение серебряного покрытия контактов. Максимальная токовая нагрузка составляет 10 А на один контакт при суммарной нагрузке до 83 А. Рабочее напряжение достигает 560 В.

• Количество контактов: 10, с серебряным покрытием.
• Максимальный ток на контакт: 10 А; суммарный ток: 83 А.
• Рабочее напряжение: до 560 В.
• Частотный диапазон: постоянный и переменный ток частотой до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ — умеренный и холодный климат.
• Ресурс сочленений-расчленений: 500 циклов.
• Наработка: 1000 часов.

Устойчивость к механическим и климатическим воздействиям

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Дополнительно соединитель сохраняет работоспособность при пониженном давлении до 12 кПа и повышенном давлении до 506 кПа. Климатическое исполнение УХЛ обеспечивает устойчивость к влажному теплу, инею и озону.

Применение и условия монтажа

2РМД24КУЭ10ГВ1 «5» используется для внутреннего объёмного монтажа в составе надёжных электрических соединений, которые подвергаются механическим и климатическим воздействиям. Угловой патрубок и гайка для экранированного кабеля упрощают ввод и фиксацию экранированного провода, обеспечивая защиту от помех и механических повреждений в месте подключения.

Соединитель подходит для эксплуатации в цепях постоянного и переменного тока с частотой до 3 МГц, где требуется стабильное переходное сопротивление и низкая ёмкость между контактами. Благодаря серебряному покрытию контактов и стойкости к вибрации, ударам и перепадам давления изделие применяется в ответственных соединениях, рассчитанных на длительную работу в условиях умеренного и холодного климата.

При монтаже следует учитывать суммарную токовую нагрузку до 83 А и максимальный ток на контакт 10 А, а также соблюдать температурный диапазон от минус 60 до плюс 100 градусов Цельсия. Ресурс в 500 сочленений-расчленений и наработка 1000 часов определяют области применения, где важны предсказуемость и надёжность коммутации.
