Назначение розетки 2РМД24КУЭ10Г5В1

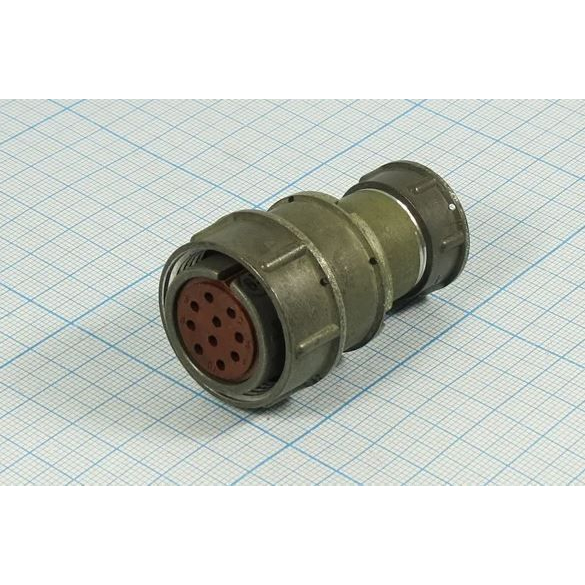

2РМД24КУЭ10Г5В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока. Изделие относится к разъёмам типа 2РМД, которые представляют собой цилиндрические коннекторы ручного соединения для внутреннего объёмного монтажа. Розетка применяется для коммутации электрических линий в составе кабельных сборок и обеспечивает надёжное механическое и электрическое соединение с ответными вилками.

Модель востребована в тех случаях, когда требуется разъёмное соединение кабеля с оборудованием при рабочих напряжениях до 560 В и токах, характерных для цепей управления, сигнализации и питания средней мощности. Угловой патрубок позволяет подводить кабель под углом к корпусу, что упрощает компоновку в стеснённых условиях монтажа.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Они определяют её электрические и механические возможности, а также условия эксплуатации.

• Количество контактов — 10.
• Условный номер контактного набора — 5, что означает, что все контакты имеют диаметр 1,5 мм.
• Максимальная токовая нагрузка на один контакт — 10 А, общая нагрузка по разъёму — до 83 А.
• Рабочее напряжение для данной модели — не более 560 В, при этом разъёмы типа 2РМД в целом рассчитаны на нагрузку до 260 А и напряжение до 700 В.
• Покрытие контактов — золото или серебро.
• Способ монтажа — объёмный, с возможностью пайки.
• Вид сочленения — резьбовое.
• Материал корпуса — алюминиевый сплав А-22.
• Материал вставки (изолятора) — карболит.
• Рабочее положение — любое.
• Гайка патрубка предназначена для экранированного кабеля.
• Теплостойкость — до 100 °C.

Конструкция и совместимость

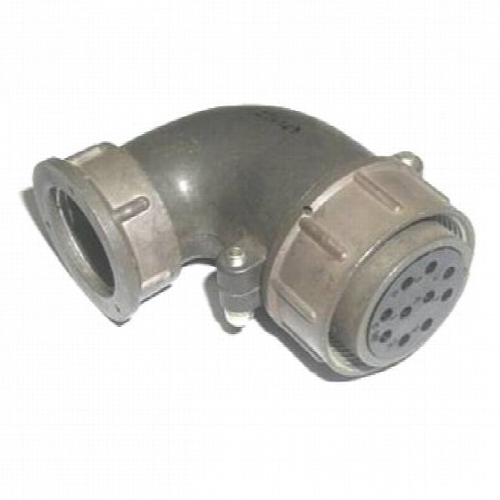

Розетка выполнена в цилиндрическом корпусе из алюминиевого сплава А-22 и оснащена угловым патрубком. Изоляционная вставка изготовлена из карболита, который обеспечивает электрическую изоляцию между контактами и корпусом. Контактный набор состоит из десяти контактов диаметром 1,5 мм, что соответствует условному номеру набора 5. Покрытие контактов — золото или серебро — снижает переходное сопротивление и повышает устойчивость к коррозии при эксплуатации.

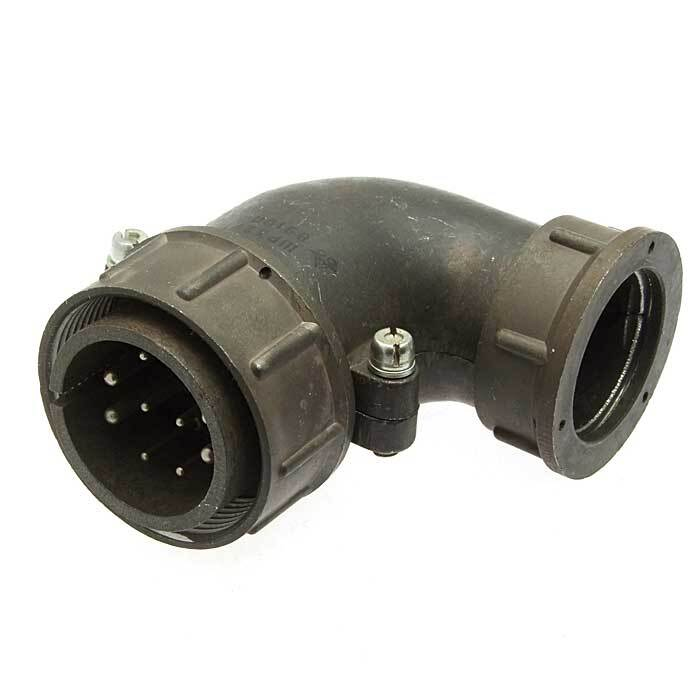

Соединение с ответной частью осуществляется резьбовым способом, что обеспечивает механическую фиксацию и предотвращает самопроизвольное расчленение под действием вибрации. Монтаж проводов выполняется объёмным способом с применением пайки. Розетка предназначена для соединения с вилками типа 2РМД24Б10Ш5В1 и другими аналогичными моделями, имеющими соответствующий контактный набор и резьбовое сочленение.

Применение и условия эксплуатации

Благодаря рабочему положению «любое» розетка может устанавливаться в различных пространственных ориентациях, что расширяет возможности компоновки кабельных линий. Теплостойкость до 100 °C допускает эксплуатацию в условиях умеренного нагрева, характерного для работы силового и коммутационного оборудования. Наличие гайки патрубка для экранированного кабеля позволяет применять розетку в цепях, где требуется защита от электромагнитных помех.

Типовые области применения включают соединение кабелей с приборами, пультами управления, блоками питания и другим электротехническим оборудованием, работающим на постоянном или переменном токе в пределах указанных электрических параметров. Изделие предназначено для внутреннего объёмного монтажа, то есть для установки внутри корпусов, шкафов и отсеков, где обеспечивается защита от прямого воздействия внешней среды.
