2РМД24КПН10ШВ1 «5»

Цена:

1550 ₽

Технические характеристики

2РМД24КПН10ШВ1

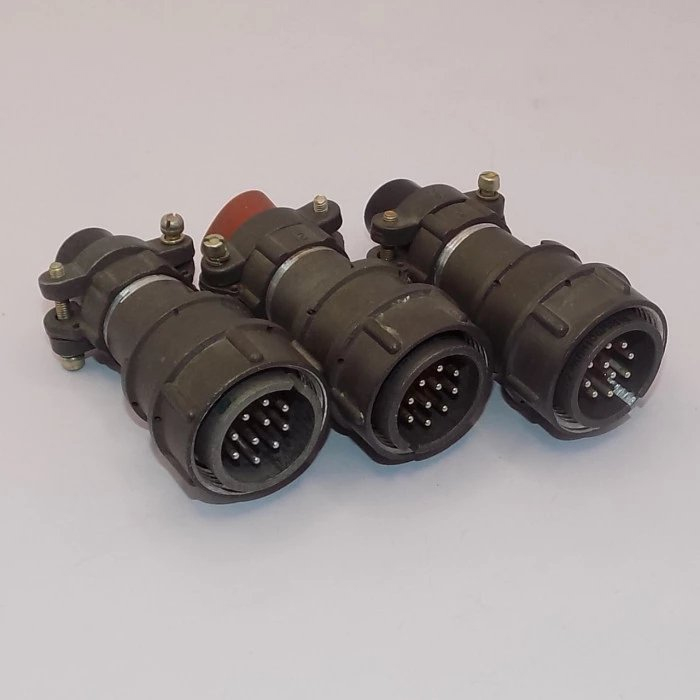

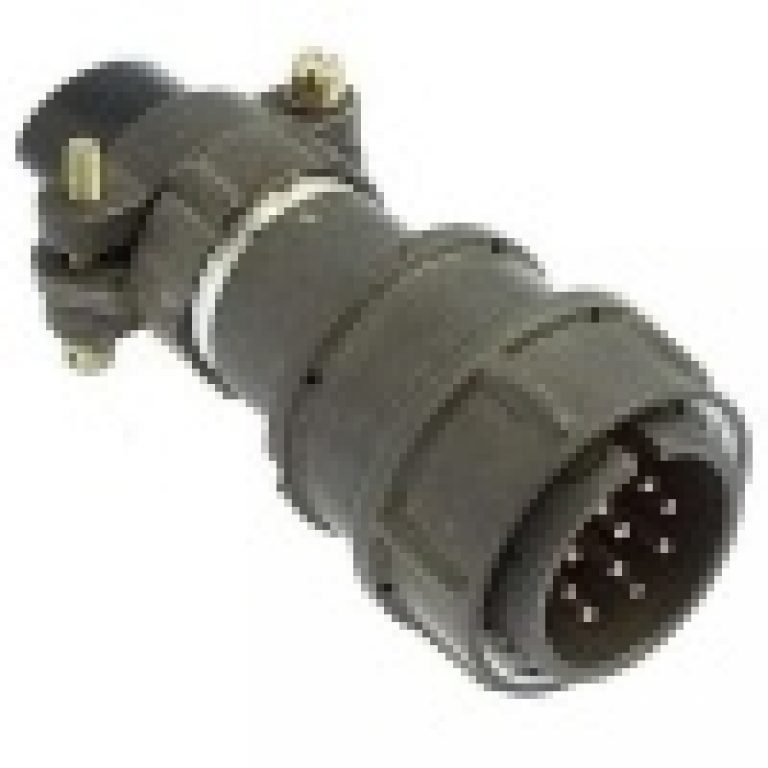

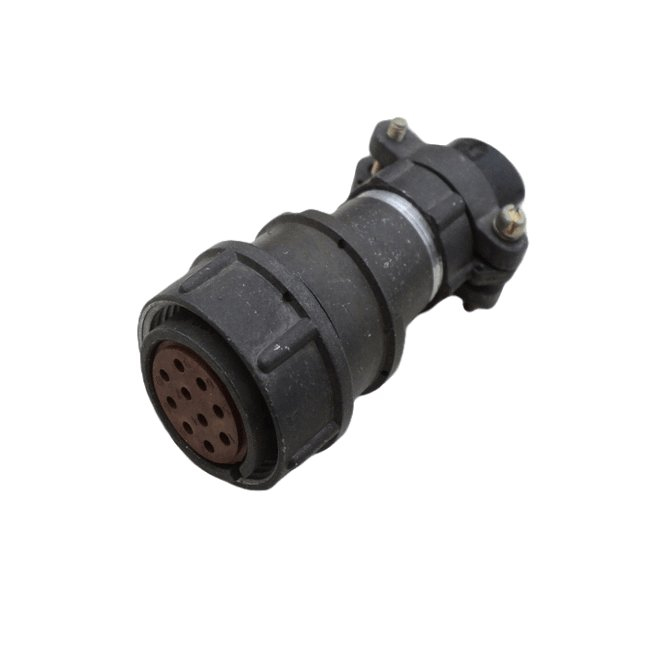

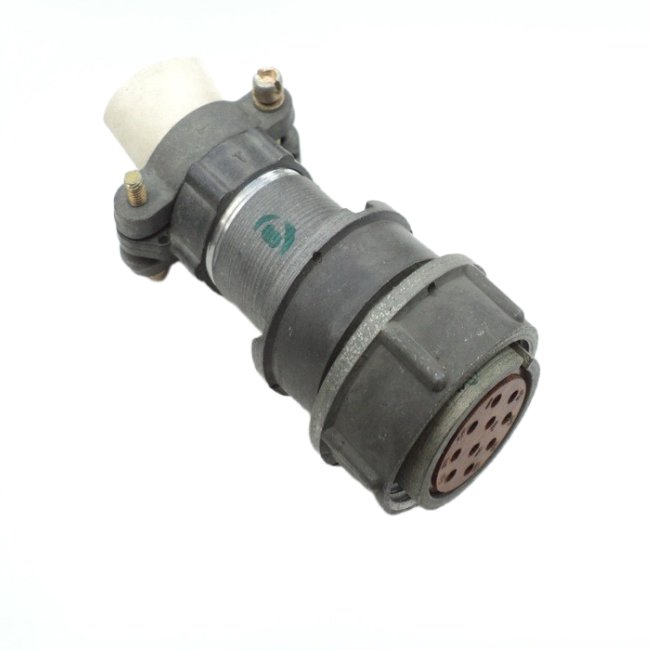

2РМД24КПН10ШВ1 — это цилиндрический низкочастотный соединитель (вилка кабельная) из серии 2РМД, предназначенный для надежного соединения и разъединения электрических цепей в различных устройствах.

Основные характеристики

Соединитель имеет 10 контактов диаметром 1,5 мм, максимальную токовую нагрузку на контакт до 10 А и суммарную нагрузку до 83 А. Максимальное рабочее напряжение составляет от 560 до 700 В (постоянный ток или амплитудное значение переменного), сопротивление контактов — не более 2,5 мОм.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °C, с повышенной влажностью до 98% при +40 °C и устойчивостью к пониженному давлению до 133 Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15–25 лет.

Конструкция и применение

Это негерметичный разъем кабельного исполнения с резьбовой фиксацией, прямым патрубком и гайкой для неэкранированного кабеля, часто с серебряным покрытием контактов. Используется во внутренних цепях с частотой до 3 МГц, в том числе в тропикоустойчивом исполнении (варианты вроде 2РМДТ).

Описание

Назначение

Соединитель 2РМД24КПН10ШВ1 «5» — цилиндрический низкочастотный соединитель серии 2РМД, выполненный в виде кабельной вилки. Он предназначен для надёжного соединения и разъединения электрических цепей в различных устройствах. Изделие относится к категории 2РМД и применяется во внутренних цепях с частотой до 3 МГц. Артикул позиции — 1626.

Основная функция модели — коммутация электрических цепей в составе оборудования, где требуется кабельное подключение с резьбовой фиксацией. Соединитель рассчитан на работу с неэкранированным кабелем через прямой патрубок и гайку.

Подтверждённые особенности

Электрические параметры

Количество контактов — 10.
Диаметр контактов — 1,5 мм.
Максимальная токовая нагрузка на контакт — до 10 А.
Суммарная токовая нагрузка — до 83 А.
Максимальное рабочее напряжение — от 560 до 700 В для постоянного тока или амплитудного значения переменного тока.
Сопротивление контактов — не более 2,5 мОм.
Рабочая частота — до 3 МГц.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 100 °C.
Повышенная влажность — до 98 процентов при плюс 40 °C.
Устойчивость к пониженному давлению — до 133 Па.
Минимальная наработка — 1000 часов.
Количество сочленений-расчленений — 500 циклов.
Срок сохраняемости — от 15 до 25 лет.

Конструктивные особенности

Соединитель имеет негерметичное исполнение. Это разъём кабельного типа с резьбовой фиксацией, прямым патрубком и гайкой для неэкранированного кабеля. Контакты часто имеют серебряное покрытие. В серии предусмотрены тропикоустойчивые варианты, например 2РМДТ.

Применение

Модель 2РМД24КПН10ШВ1 «5» используется для соединения и разъединения электрических цепей в различных устройствах. Она подходит для внутренних цепей с частотой до 3 МГц, где необходима кабельная вилка с 10 контактами и резьбовой фиксацией. Благодаря диапазону рабочих температур от минус 60 до плюс 100 °C соединитель может применяться в составе оборудования, работающего в широком диапазоне условий.

Конструкция с прямым патрубком и гайкой ориентирована на неэкранированный кабель. Негерметичное исполнение определяет область применения как внутренние цепи, не требующие полной герметизации разъёма. Тропикоустойчивые варианты серии, такие как 2РМДТ, расширяют применение в соответствующих условиях эксплуатации.

Приёмка

Для данной позиции указана приёмка «5». Это подтверждённая характеристика товара в предоставленных данных.
