2РМД24КПН10Ш5В1: цилиндрический разъём для надёжного соединения электрических цепей

2РМД24КПН10Ш5В1 — низкочастотный цилиндрический разъём серии 2РМД, предназначенный для организации разъёмных соединений в электрических цепях постоянного и переменного тока. Исполнение с кабельным корпусом, десятью контактами и резьбовым сочленением подходит для применения в промышленной аппаратуре, системах автоматизации, измерительном оборудовании и других устройствах, где требуется стабильный контакт и механическая прочность соединения.

Разъёмы семейства 2РМД относятся к негерметичным цилиндрическим соединителям для внутреннего объёмного монтажа. Они используются при создании протяжённых электрических цепей и рассчитаны на эксплуатацию в оборудовании с повышенными требованиями к надёжности коммутации.

Особенности конструкции

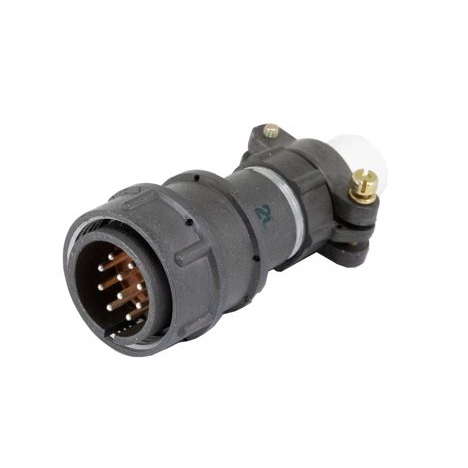

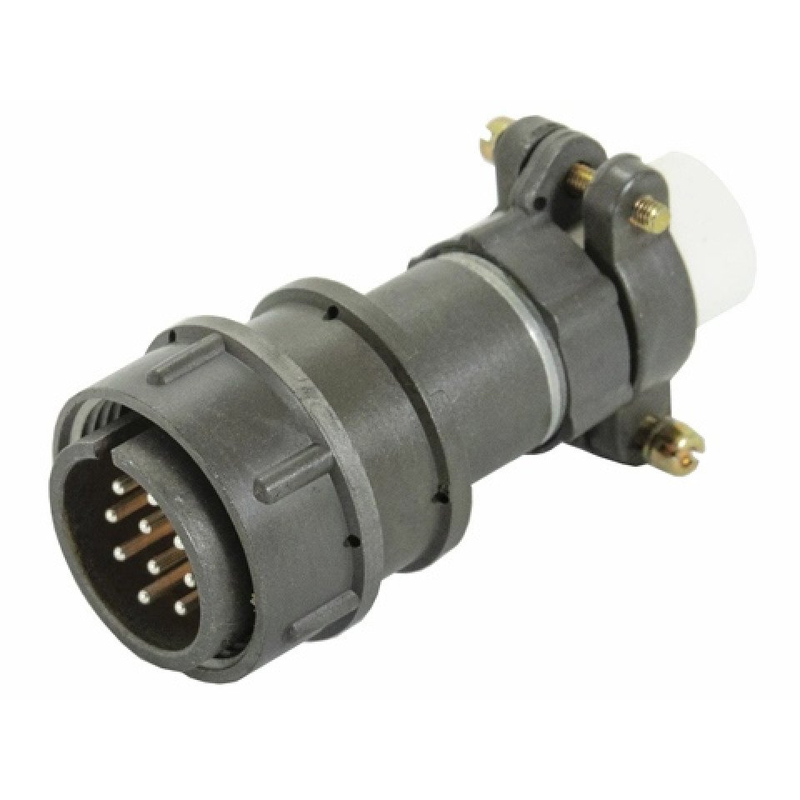

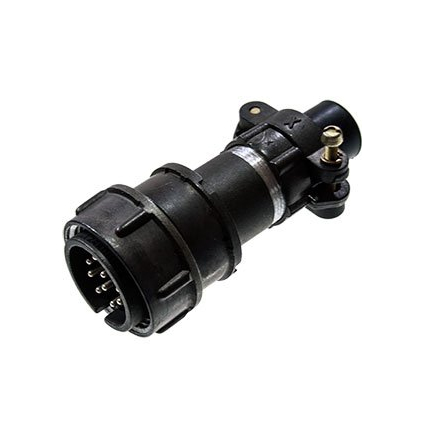

Модель 2РМД24КПН10Ш5В1 представляет собой кабельную вилку с условным размером корпуса 24 и контактной схемой на 10 позиций. В конструкции предусмотрены контакты диаметром 1 мм, а посадочная резьба корпуса соответствует размеру М24×1. Максимальная длина изделия составляет 43 мм.

Резьбовой принцип соединения помогает надёжно фиксировать сопрягаемые части разъёма и снижает риск случайного рассоединения при вибрации или механических воздействиях. Одношпоночная поляризация исключает неправильную ориентацию вилки и ответной части при подключении.

Технические характеристики

Ключевые параметры 2РМД24КПН10Ш5В1:

• Тип: электрический низкочастотный цилиндрический негерметичный соединитель

• Конструктивное исполнение: кабельная вилка

• Условный размер корпуса: 24

• Число контактов: 10

• Диаметр контактов: 1 мм

• Рабочее напряжение: до 560 В

• Допустимая токовая нагрузка: до 50 А

• Температурный диапазон эксплуатации: от −60 до +100 °C

• Сопротивление изоляции: не менее 1000 МОм

• Ресурс соединений и разъединений: до 500 циклов

• Покрытие контактов: серебро, что обозначается буквой «В» в маркировке.

Сочетание компактного корпуса, десятиконтактной схемы и прочного резьбового сопряжения позволяет использовать разъём для передачи питания и управляющих сигналов в составе сложных электротехнических систем.

Расшифровка маркировки

Обозначение 2РМД24КПН10Ш5В1 содержит основную информацию о конструкции изделия:

Такая система маркировки помогает правильно подобрать ответную часть, обеспечить совместимость контактной схемы и учесть условия эксплуатации оборудования. Схемы контактов у соединителей серии могут отличаться, поэтому изделия с разными сочетаниями контактов не всегда взаимосочленяемы.

Где применяется 2РМД24КПН10Ш5В1

Разъём 2РМД24КПН10Ш5В1 может использоваться в оборудовании, где необходимо быстрое разъёмное подключение многожильных кабелей без потери устойчивости контакта. Типичные области применения включают:

• Промышленные системы управления и автоматики

• Контрольно-измерительную аппаратуру

• Электрошкафы и распределительные устройства

• Испытательные стенды

• Транспортное и специальное оборудование

• Приборостроение

• Коммутационные узлы внутри электронных и электротехнических комплексов

При проектировании важно учитывать, что это негерметичный разъём для внутреннего монтажа. Выбор ответной части, способа оконцевания проводов, сечения кабеля и контактной схемы следует выполнять по конструкторской документации конкретного изделия и условиям эксплуатации.
