Назначение

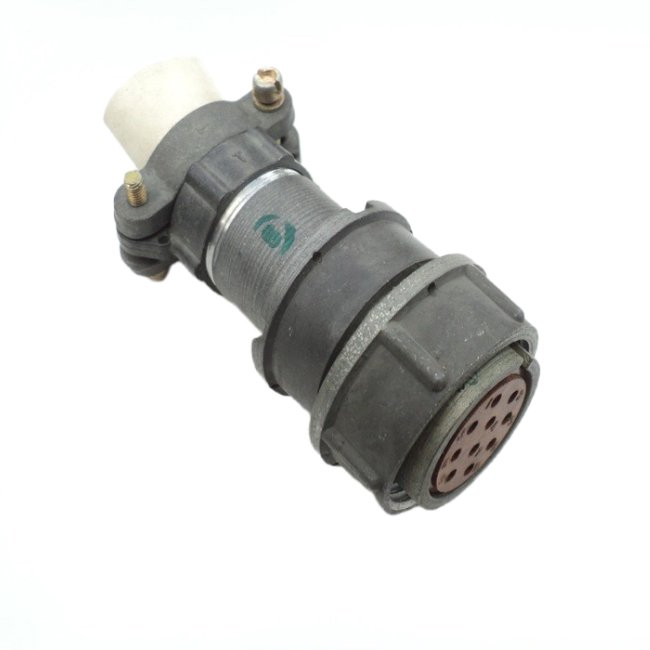

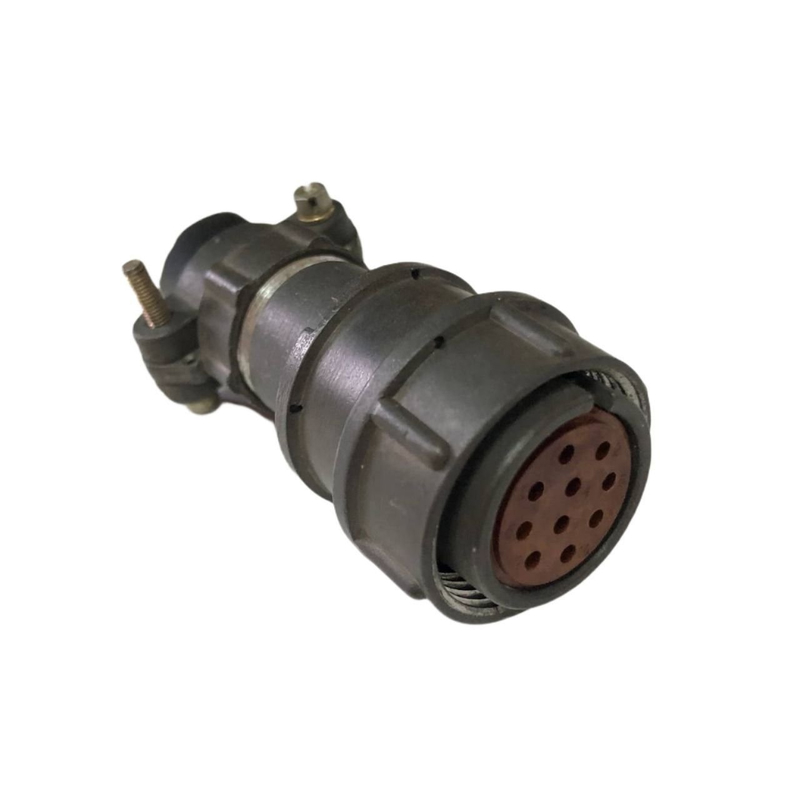

2РМД24КПН10ГВ1 — это цилиндрический низкочастотный негерметичный электрический соединитель (розетка кабельная) отечественного производства, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Разъём обеспечивает надёжную коммутацию в аппаратуре и оборудовании, работающем в широком диапазоне климатических и механических условий эксплуатации. Артикул изделия — 1624, категория — 2РМД. В обозначении присутствует индекс приёмки «5», что отражает соответствующий уровень контроля качества при выпуске изделия.

Подтверждённые особенности

Конструктивно разъём выполнен с посадочным диаметром корпуса 24 мм и оснащён 10 контактами диаметром 1,5 мм. Основные технические характеристики изделия:

• токовая нагрузка — до 10 А на контакт, до 83 А суммарно;
• рабочее напряжение — до 560 В;
• рабочий диапазон температур — от -60°C до +100°C, максимально допустимая кратковременная температура — до +150°C;
• сопротивление изоляции — не менее 1000–5000 МОм;
• сопротивление контактов — не более 2,5 мОм;
• число сочленений-расчленений — 500;
• минимальная наработка — 1000–5000 часов;
• срок сохраняемости — 15–25 лет;
• усилие расчленения — от 29,4 до 539,6 Н.

Разъём имеет прямой патрубок и гайку для неэкранированного кабеля. Фиксация соединённого положения осуществляется резьбовым соединением, обеспечивающим устойчивость контакта к вибрациям и механическим воздействиям. Контактные поверхности покрыты серебром, на что указывает индекс «В» в маркировке, допускающий работу при температуре до +100°C.

Расшифровка условного обозначения

1. 2РМД — серия низкочастотных цилиндрических соединителей;
2. 24 — диаметр корпуса (посадочный размер), мм;
3. КПН — кабельная прямопатрубковая негерметичная;
4. 10 — число контактов;
5. Г — шаг контактов;
6. В1 — покрытие контактов серебром с рабочей температурой до +100°C.

Применение

Разъём 2РМД24КПН10ГВ1 применяется в различных электрических цепях постоянного и переменного тока — в приборах и оборудовании, где требуется надёжное и долговечное соединение кабельных линий. Благодаря широкому температурному диапазону, значительному ресурсу сочленений и длительному сроку сохраняемости изделие подходит для эксплуатации в аппаратуре, работающей в тяжёлых климатических условиях. Розетка кабельная с прямым патрубком под неэкранированный кабель удобна для монтажа на концах кабельных линий и подключения к ответным частям соединителей той же серии 2РМД с соответствующими параметрами.
