Назначение разъёма 2РМД24КПН10Г5В1Л

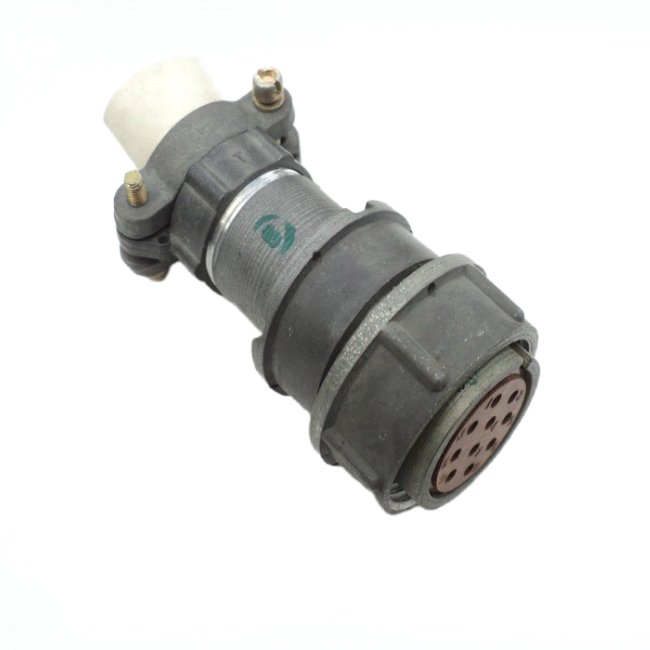

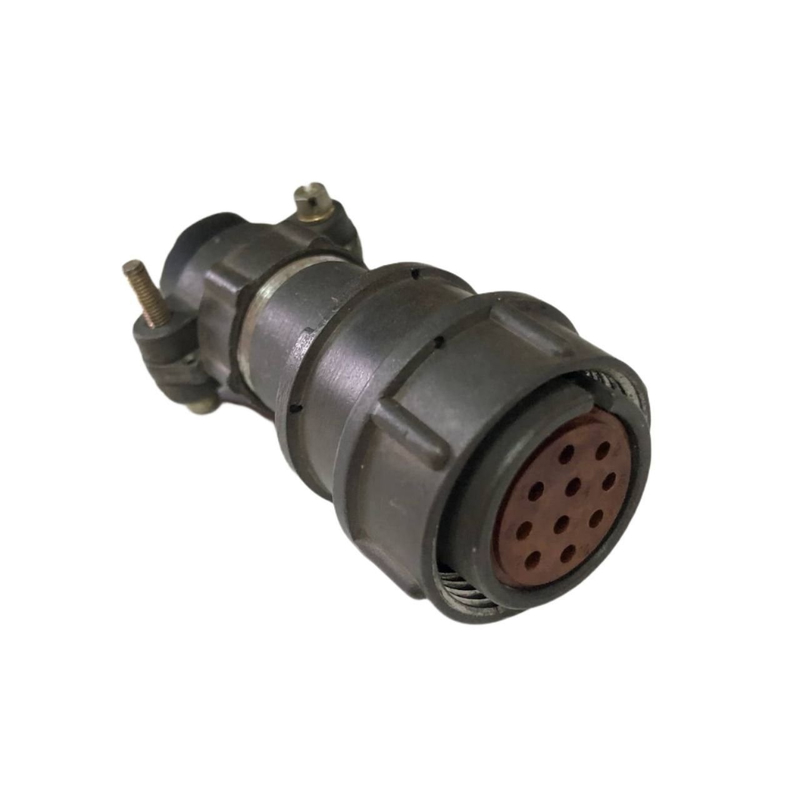

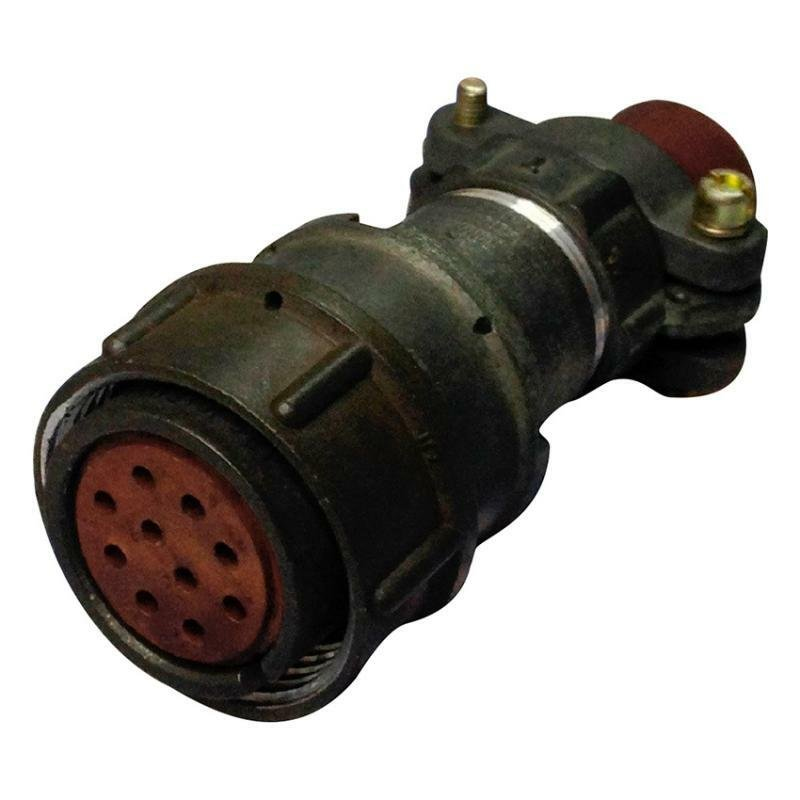

Разъём 2РМД24КПН10Г5В1Л (маркировка 2РМД24К) — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМД и конструктивно представляет собой кабельную розетку. Артикул товара — 1622.

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация при внутреннем монтаже. Розетка рассчитана на работу в климатическом исполнении УХЛ. Рабочая частота цепей составляет величину до 3 МГц. Условный размер корпуса равен 24 мм, что определяет габаритную группу изделия в рамках серии.

Подтверждённые особенности конструкции

Разъём выполнен по цилиндрической схеме и включает 10 контактов цилиндрического типа. Контакты имеют серебряное покрытие, что снижает переходное сопротивление в местах коммутации. Корпус оснащён прямым патрубком с гайкой, предназначенной для неэкранированного кабеля. Такое исполнение патрубка упрощает ввод проводников и фиксацию кабеля без применения экранирующих элементов.

Отдельная особенность касается левой розетки: она предназначена только для проходных вилок. Это означает, что при подборе ответной части следует учитывать указанное ограничение, чтобы обеспечить правильное сочленение. Сам соединитель входит в систему «вилка — розетка», элементы которой могут быть как кабельными, так и блочными. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется защита от прямого воздействия влаги и агрессивных сред.

Технические параметры

Основные электрические и эксплуатационные характеристики изделия приведены ниже в виде перечня подтверждённых значений. Они определяют допустимые режимы работы и ресурс соединителя.

• Максимальное рабочее напряжение — до 560 В, в отдельных условиях эксплуатации до 700 В.
• Токовая нагрузка — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений — до 500 циклов.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество контактов — 10.
• Условный размер корпуса — 24 мм.
• Рабочая частота — до 3 МГц.
• Покрытие контактов — серебро.

Перечисленные параметры позволяют использовать розетку в цепях как с постоянным, так и с переменным током в пределах указанных значений напряжения, тока и частоты. Совокупность характеристик делает изделие пригодным для аппаратуры, работающей в широком температурном диапазоне, включая условия пониженных температур.

Применение и условия эксплуатации

Соединитель 2РМД24КПН10Г5В1Л применяется для внутреннего монтажа в составе блоков и узлов радиоэлектронной аппаратуры. Типовые сценарии использования включают подключение кабельных линий к блочным элементам, а также организацию разъёмных соединений внутри шкафов и стоек. Благодаря прямому патрубку и гайке для неэкранированного кабеля монтаж проводников выполняется без специальных экранирующих переходников.

При подборе ответной части важно помнить, что левая розетка совместима только с проходными вилками. Климатическое исполнение УХЛ и негерметичная конструкция означают, что изделие следует размещать в защищённых от влаги отсеках. Ресурс до 500 сочленений рассчитан на условия, при которых разъёмно-соединительные операции не выполняются ежедневно, что характерно для стационарной аппаратуры.
