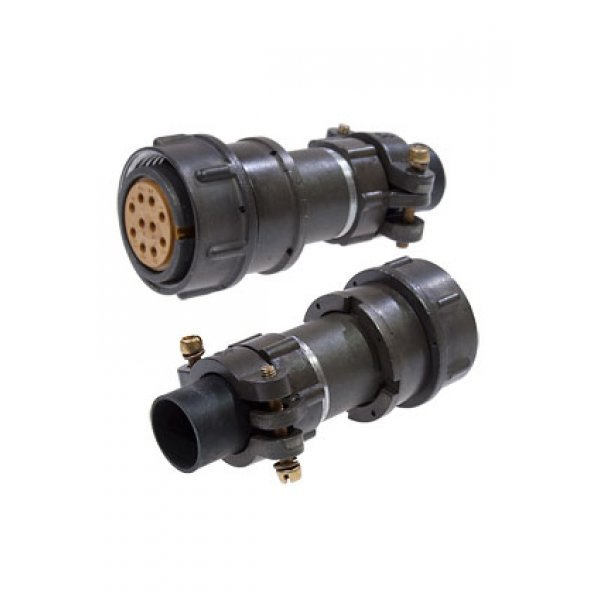

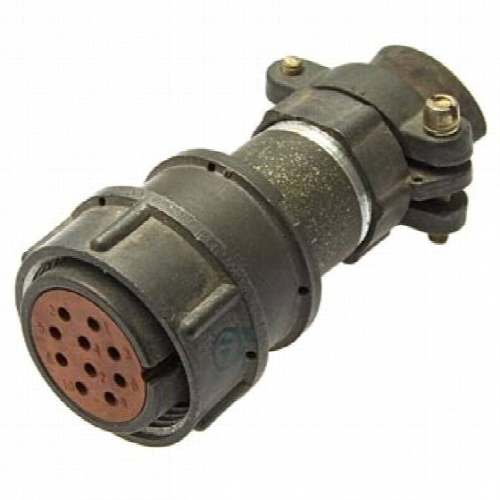

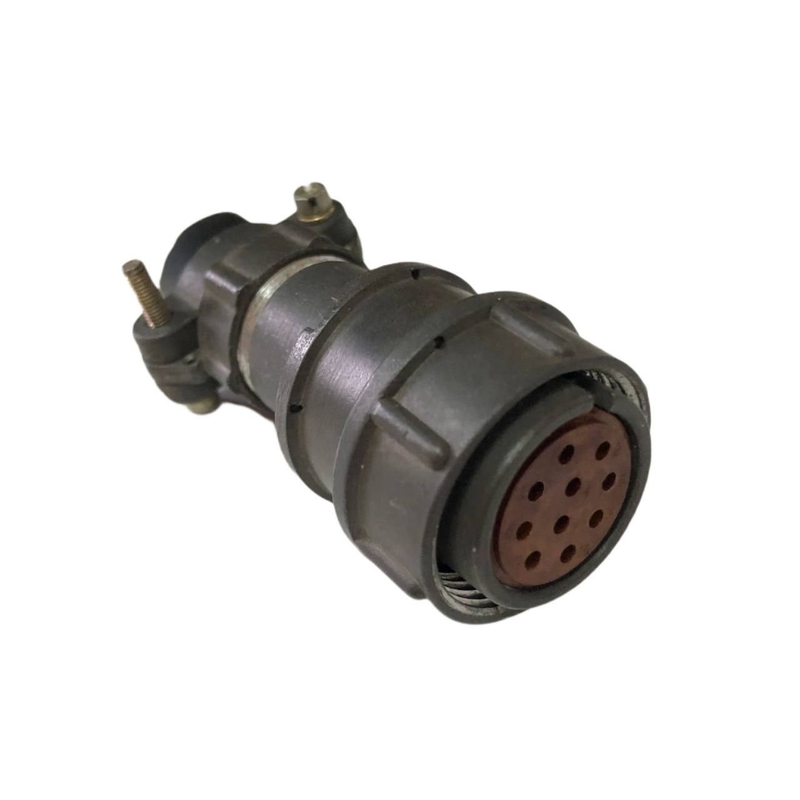

Назначение соединителя 2РМД24КПН10Г5В1Л

Соединитель 2РМД24КПН10Г5В1Л (артикул 1620, категория 2РМД) представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Изделие применяется для электрического соединения цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Конструкция разъема состоит из двух ответных частей — розетки и вилки, каждая из которых может быть выполнена как блочной (приборной), так и кабельной. Резьбовая фиксация обеспечивает надежное механическое удержание сочлененных частей при эксплуатации в условиях вибрации и умеренных климатических воздействий.

Подтвержденные технические особенности

Ниже приведены характеристики, заявленные для данного исполнения соединителя. Значения соответствуют типономиналу 2РМД24КПН10Г5В1Л и не требуют дополнительных уточнений при подборе.

• Количество контактов — 10.
• Покрытие контактов — серебро.
• Условный размер корпуса — 24 мм.
• Тип патрубка — прямой.
• Тип гайки патрубка — для неэкранированного кабеля.
• Максимальная рабочая частота — до 3 МГц.
• Максимальное рабочее напряжение — 560 или 700 В в зависимости от типономинала.
• Способ монтажа — пайка на кабель.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Гарантийный срок хранения — 15 лет.

Конструкция и применяемые материалы

Корпус соединителя выполнен из металла, что обеспечивает механическую прочность и устойчивость к внешним воздействиям при объемном монтаже. Изолятор изготовлен из карболита — материала с хорошими диэлектрическими свойствами, применяемого в низкочастотных разъемах данного класса. Контакты имеют серебряное покрытие, которое снижает переходное сопротивление и обеспечивает стабильность электрического соединения при пайке на кабель. Прямой патрубок с гайкой для неэкранированного кабеля упрощает заделку провода и фиксацию кабельной части разъема.

Резьбовое соединение частей разъема позволяет многократно сочленять и расчленять изделие без потери надежности контакта. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред, однако климатическое исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате при соответствующем размещении.

Применение и совместимость

Соединители серии 2РМД с условным размером корпуса 24 мм и числом контактов 10 используются в составе бортовой и наземной радиоэлектронной аппаратуры, в блоках питания, системах управления и связи, где требуется надежное низкочастотное соединение с резьбовой фиксацией. Изделие подходит для работы как с экранированными, так и с неэкранированными кабелями, при этом для перехода между вариантами меняется вид концевой гайки патрубка.

Монтаж выполняется пайкой на кабель, что определяет область применения — стационарные и подвижные узлы, где доступна паяльная технология заделки. Блочное (приборное) исполнение устанавливается непосредственно на корпус прибора, кабельное — на оконечность жгута или кабеля. Соединитель 2РМД24КПН10Г5В1Л совместим с ответными частями соответствующего типономинала серии 2РМД и может использоваться в составе комплексных разъемных соединений радиоэлектронной аппаратуры.
