2РМД24КПН10Г5В1
Технические характеристики
Соединители 2РМД24КПН10Г5В1
Соединители 2РМД24КПН10Г5В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Они имеют кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.
Основные характеристики:
Тип соединителя : Негерметичный, низкочастотный.
Корпус : Кабельный.
Патрубок : Прямой.
Гайка патрубка : Для неэкранированного кабеля.
Количество контактов : 10.
Диаметр контактов : 1,5 мм.
Покрытие контактов : Серебро.
Максимальная токовая нагрузка на контакт : До 10 А.
Максимальное рабочее напряжение : От 560 В до 700 В.
Сопротивление контактов : Не более 2,5 мОм.
Минимальная наработка : Не менее 1000 часов.
Число сочленений-расчленений : 500.
Срок сохраняемости : Не менее 15 лет.
Применение:
Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц. Они подходят для объемного монтажа и обеспечивают пылезащищенность контактов и мест подсоединения проводов.
2РМД24КПН10Г5В1 — это цилиндрический, низкочастотный, негерметичный электрический соединитель, предназначенный для объемного монтажа. Он используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В или 700 В.
Технические характеристики:
Тип соединителя : Негерметичный.
Посадочный диаметр корпуса : 24 мм.
Вид корпуса : Кабельный.
Форма патрубка : Прямая.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 10.
Диаметр контактов : 1,5 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100°C.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Электрические характеристики:
Максимальная токовая нагрузка на одиночный контакт : От 4 А до 36 А.
Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А.
Максимальное рабочее напряжение : До 560 В или 700 В.
Сопротивление контактов : Не более 2,5 мОм.
Механические и эксплуатационные характеристики:
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.
Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.
Минимальная наработка : Не менее 5000 часов.
Число сочленений-расчленений : 500.
Срок сохраняемости : Не менее 15 лет.
Этот соединитель используется в различных радиоэлектронных устройствах и блоках, обеспечивая надежное и долговечное соединение электрических цепей.
Описание
2РМД24КПН10Г5В1

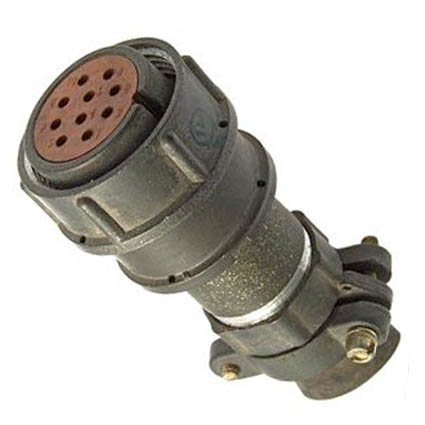

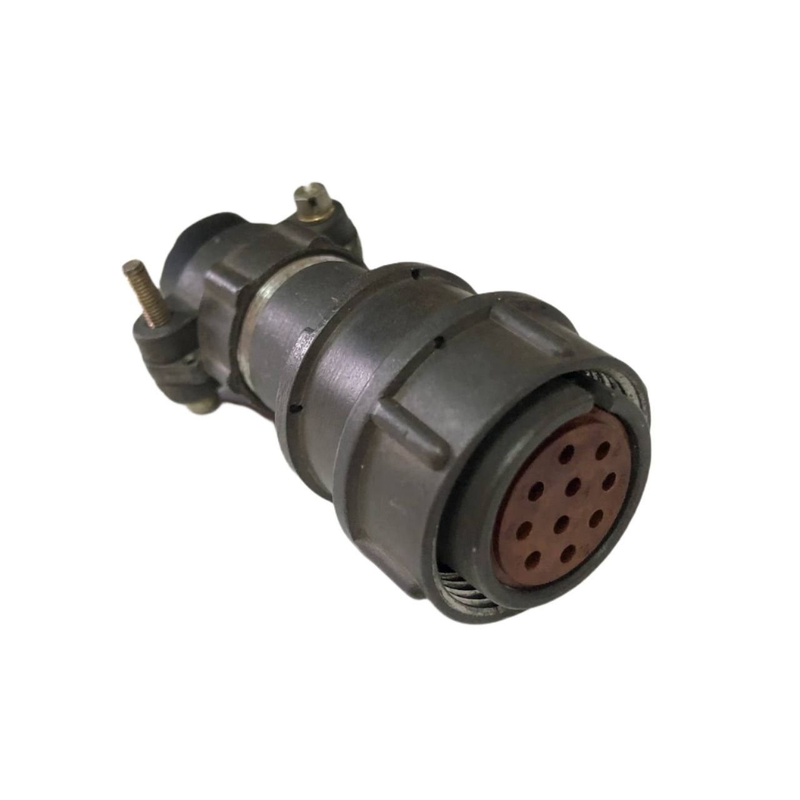

2РМД24КПН10Г5В1 — кабельная розетка для надежных электрических соединений
2РМД24КПН10Г5В1 — цилиндрический низкочастотный разъем серии 2РМД, предназначенный для соединения электрических цепей постоянного и переменного тока в радиоэлектронной, приборостроительной и промышленной аппаратуре. Изделие относится к негерметичным кабельным розеткам с прямым патрубком и резьбовым способом фиксации ответной части.
Конструкция и особенности
Разъем 2РМД24КПН10Г5В1 имеет кабельное исполнение и рассчитан на объемный монтаж пайкой. Резьбовое сочленение помогает надежно удерживать соединитель в рабочем положении, а одношпоночная поляризация исключает неправильную стыковку ответных частей.
В маркировке изделия заложены основные конструктивные признаки:
2РМД — серия негерметичных цилиндрических соединителей
24 — условный размер корпуса
К — кабельный корпус
П — прямой патрубок
Н — гайка для неэкранированного кабеля
10 — десять электрических контактов
Г5 — сочетание контактов, соответствующее установленной схеме расположения
Технические характеристики
Для исполнения 2РМД24КПН10Г5В1 характерны 10 контактов диаметром 1,5 мм с серебряным покрытием. Такое покрытие способствует стабильности электрического контакта при многократных соединениях и разъединениях.
| Параметр | Значение |
|---|---|
| Тип изделия | Кабельная розетка |
| Количество контактов | 10 |
| Диаметр контактов | 1,5 мм |
| Тип фиксации | Резьбовой |
| Покрытие контактов | Серебро |
| Максимальное рабочее напряжение | До 560 В |
| Ток на один контакт | До 10 А |
| Суммарная токовая нагрузка | До 83 А |
| Рабочая температура | От −60 до +100 °C |
| Число сочленений и расчленений | До 500 |
| Минимальная наработка | Не менее 1000 часов |
Указанные параметры могут уточняться в зависимости от нормативной документации и конкретного исполнения соединителя.
Где применяется разъем 2РМД24КПН10Г5В1
Кабельная розетка 2РМД24КПН10Г5В1 применяется там, где требуется разъемное соединение нескольких цепей в условиях вибраций, перепадов температур и регулярного технического обслуживания. Разъем может использоваться в:
радиоэлектронном оборудовании;
измерительной и контрольной аппаратуре;
системах автоматизации;
промышленном электрооборудовании;
испытательных стендах;
транспортной, энергетической и специальной технике.
Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц; для серии также указывается возможность эксплуатации при напряжении, зависящем от типономинала.
Преимущества исполнения
Главное преимущество 2РМД24КПН10Г5В1 — сочетание компактного цилиндрического корпуса, десятиконтактной компоновки и устойчивого резьбового соединения. Прямой патрубок упрощает ввод кабеля по оси разъема, а кабельное исполнение делает изделие удобным для формирования разъемных жгутов.
При подборе ответной части важно сверять тип соединителя, размер корпуса, схему расположения контактов, тип сочленения и назначение вилки или розетки. Это необходимо для обеспечения полной механической и электрической совместимости в составе оборудования.
