Назначение разъёма 2РМД24КПЭ10ШВ1 «5»

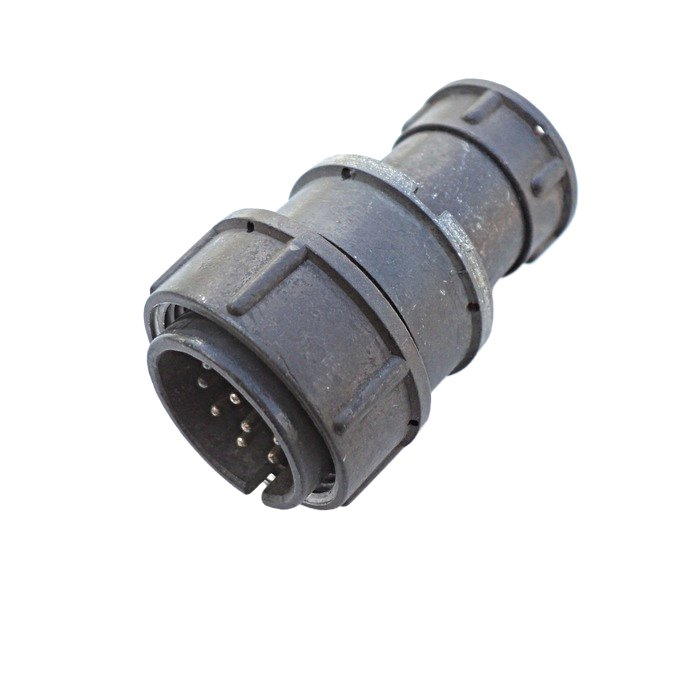

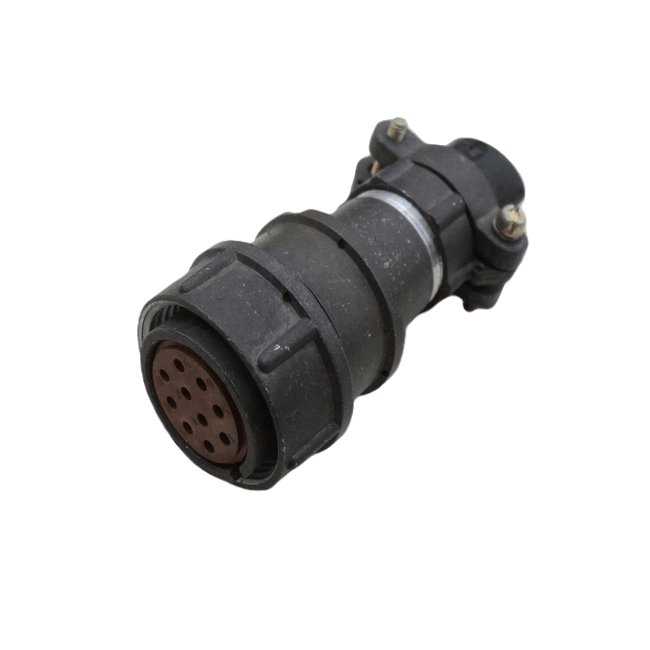

2РМД24КПЭ10ШВ1 «5» — цилиндрический низкочастотный электрический разъём серии 2РМД, выполненный в виде кабельной вилки. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3000 кГц. Разъём применяется там, где требуется стабильная передача сигнала и питания при воздействии интенсивных механических и климатических нагрузок.

Артикул изделия — 1633, категория — 2РМД. Приемка товара — «5».

Подтверждённые технические особенности

Конструкция разъёма рассчитана на 10 контактов диаметром 1,5 мм, что соответствует конфигурации «5». Основные электрические и эксплуатационные параметры приведены ниже.

• Максимальный ток на контакт — 10 А.
• Рабочее напряжение — до 560 В (амплитудное значение).
• Сопротивление контакта — не более 1,6 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Корпус — металлический, контакты имеют покрытие серебром.
• Соединение — резьбовое, поляризация — одношпоночная.
• Минимальная наработка — 1000 часов при 500 соединениях.
• Срок сохраняемости — 15 лет.

Устойчивость к внешним воздействиям

Разъём устойчив к вибрации в диапазоне от 1 до 5000 Гц при ускорении до 50 g, к ударам с ускорением до 500 g и к влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Изделие выдерживает линейные нагрузки до 200 g, смену температур от минус 60 до плюс 150 градусов Цельсия и пониженное давление до 10 в минус двенадцатой степени Паскаля.

Конструктивные особенности

Разъём подходит для экранированного кабеля с прямым патрубком. Резьбовое соединение обеспечивает механическую фиксацию и плотный контакт, а одношпоночная поляризация исключает неправильную стыковку. Металлический корпус и серебряное покрытие контактов способствуют стабильности электрических характеристик.

Применение

Благодаря сочетанию прочности, широкого температурного диапазона и устойчивости к вибрации, ударам и влажности, разъём 2РМД24КПЭ10ШВ1 «5» широко используется в промышленных системах и системах военного назначения. Он востребован в оборудовании, где требуется надёжное соединение цепей при повышенных механических нагрузках и в сложных климатических условиях.
