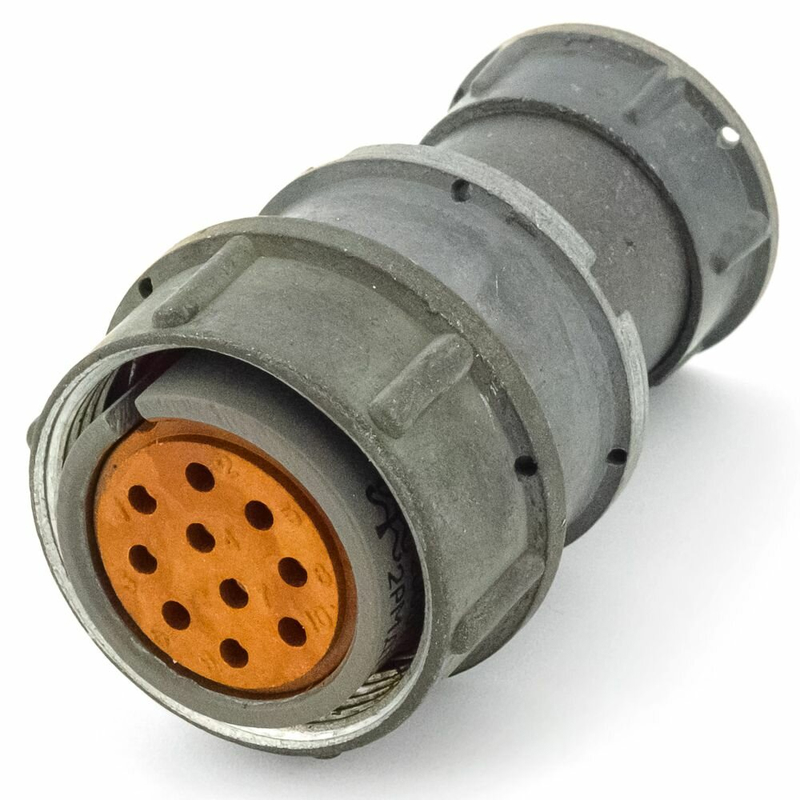

Назначение разъёма 2РМД24КПЭ10Ш5В1В

Разъём 2РМД24КПЭ10Ш5В1В представляет собой кабельную вилку, предназначенную для эксплуатации в слаботочных электрических цепях. Изделие относится к серии 2РМД, которая широко применяется в разнообразных электронных и промышленных устройствах, включая сварочное оборудование.

Основное назначение данного разъёма — обеспечение надёжного электрического соединения кабельных линий управления, сигнализации и дистанционного подключения. Он используется там, где требуется передача слаботочных сигналов при сохранении стабильного контакта в условиях повышенных механических нагрузок и вибрации.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные в технической документации.

• Вид соединения: вилка.
• Тип корпуса разъёма: кабельный.
• Назначение разъёма: слаботочный.
• Количество контактов: 10 штук.
• Диаметр контакта: 1,5 мм.
• Пропускаемый ток: до 10 А.
• Масса: 0,04 кг.
• Габаритные размеры: 73 на 34 на 32 мм.
• Климатическое исполнение: В.
• Покрытие контактов: серебро или золото.
• Контакт: извлекаемый.
• Метод монтажа: обжимка или пайка (в зависимости от конкретной модели).

Особенности конструкции

Разъём выполнен в металлическом корпусе, что повышает его стойкость к механическим воздействиям и обеспечивает экранирующие свойства при работе в составе кабельных сборок. Для фиксации электрического провода предусмотрена специальная скоба, удерживающая кабель и предотвращающая его вытягивание при эксплуатации.

Соединение типа «вилка — розетка» фиксируется накидной гайкой. Такой способ крепления обеспечивает надёжное и быстрое подключение, а также возможность оперативного отсоединения без применения специального инструмента.

Важной особенностью является ключ предотвращения ошибочного подключения. На кабельной части разъёма имеется проточка, а на блочной — выступ. При совмещении этих элементов обеспечивается правильная ориентация и исключается неправильное сочленение контактов.

Применение

Разъёмы серии 2РМД применяются для изготовления кабелей управления в различных устройствах. Наиболее часто они используются в сварочных полуавтоматах и другом оборудовании, где требуется дистанционное управление или подключение к слаботочным цепям.

Благодаря извлекаемым контактам и возможности монтажа как обжимкой, так и пайкой, разъём удобен для ремонта и обслуживания кабельных сборок. Климатическое исполнение В позволяет эксплуатировать изделие в соответствующей категории условий окружающей среды.

Изделие поставляется под артикулом 1631 и относится к категории 2РМД. Данные о производителе и комплектации поставки в предоставленной информации отсутствуют.
