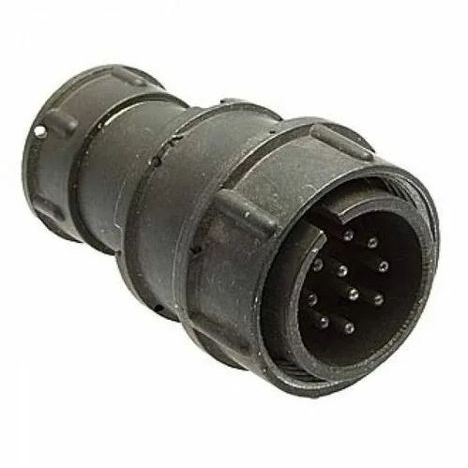

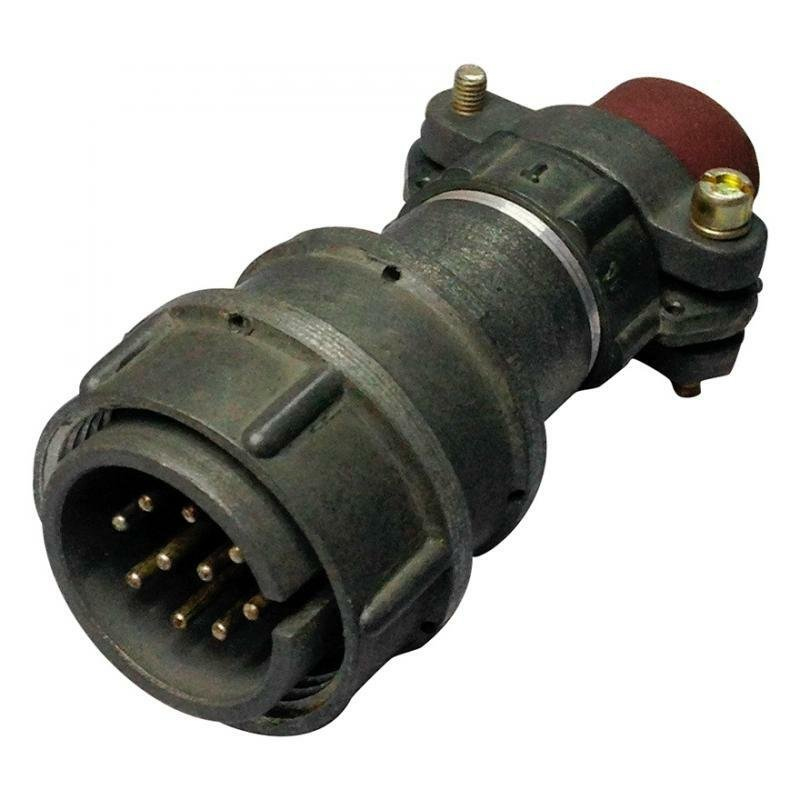

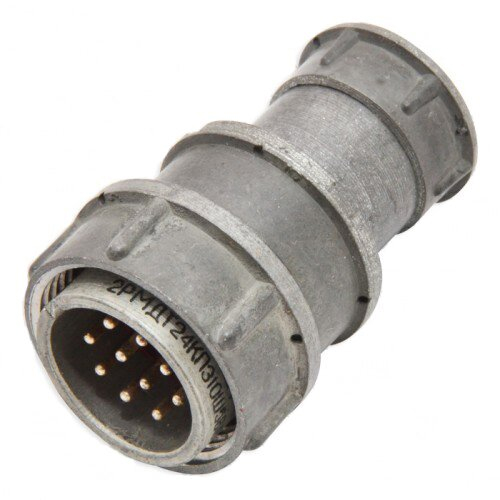

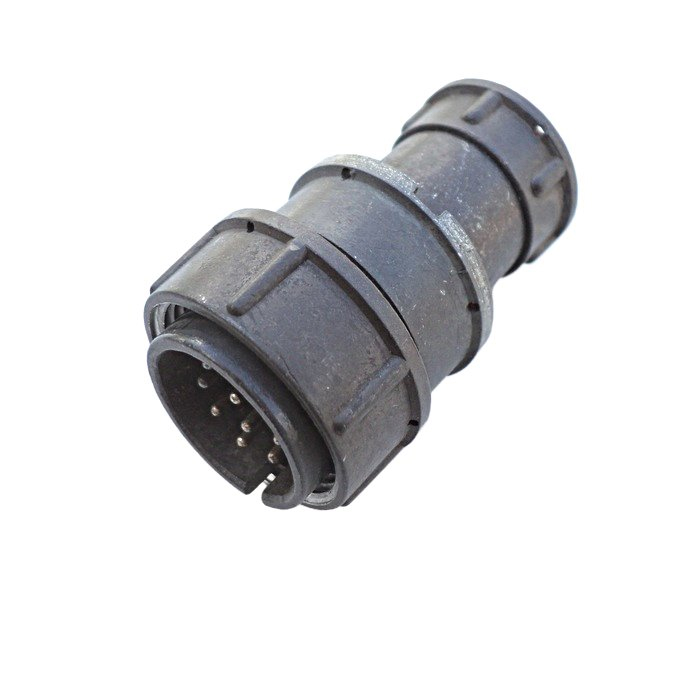

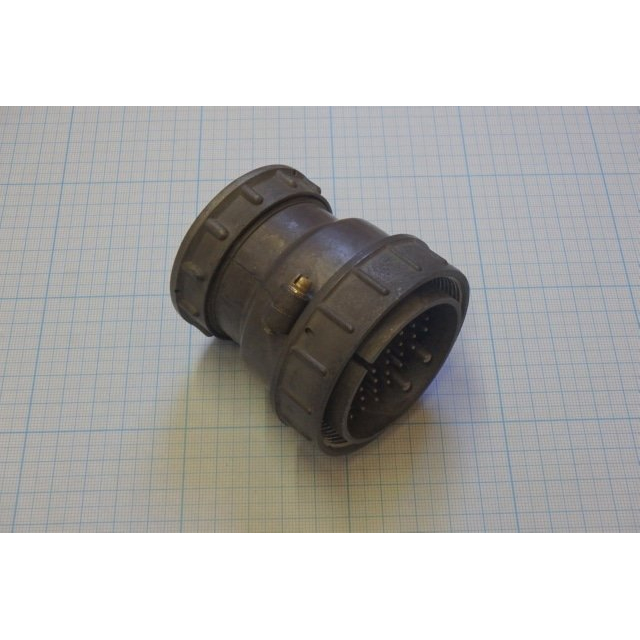

Назначение разъема 2РМД24КПЭ10Ш5А1

2РМД24КПЭ10Ш5А1 представляет собой кабельную вилку серии 2РМД, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие применяется для внутреннего объемного монтажа и обеспечивает надежное соединение проводников в составе различных электрических систем. Конструкция относится к цилиндрическим коннекторам ручного соединения с резьбовым сочленением и одношпоночной поляризацией корпусов, что исключает неправильную стыковку ответных частей.

Разъем востребован там, где требуется компактное и устойчивое к внешним воздействиям соединение с большим числом контактов и стабильными электрическими параметрами. Благодаря климатическому исполнению УХЛ и негерметичному типу соединителя изделие подходит для эксплуатации в широком диапазоне температур и при повышенной влажности в пределах заявленных условий.

Подтвержденные технические характеристики

Ниже приведены параметры, подтвержденные для данного типа разъема. Условный размер изделия — 24, тип корпуса — кабельный, тип патрубка — прямой, гайка патрубка предназначена для экранированного кабеля. Длина патрубка составляет 54 мм.

• Количество контактов: 10
• Тип разъема: вилка
• Диаметр контактов: 1,5 мм
• Покрытие контактов: золото; материал контактов — золото, серебро
• Максимальная токовая нагрузка на одиночный контакт: не более 10 А
• Суммарная токовая нагрузка на соединитель: 83 А
• Максимальное рабочее напряжение: не более 560 В
• Максимальное испытательное напряжение: 1850 В в нормальных условиях
• Сопротивление контактов: не более 2,5 мОм (0,0025 Ом) для контактов диаметром 1,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Емкость между контактами: не более 6 пФ
• Теплостойкость: до плюс 100 градусов Цельсия
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия
• Атмосферное давление: рабочее — 133,32 на 10 в минус 12 степени Паскаля, предельное — 12 кПа
• Вибрация: диапазон частот от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате
• Механический удар одиночного действия: до 5000 метров на секунду в квадрате
• Механический удар многократного действия: до 1000 метров на секунду в квадрате

Ресурс, надежность и условия эксплуатации

Разъем рассчитан на минимальную наработку 5000 часов и выдерживает до 500 циклов сочленения-расчленения. Срок сохраняемости изделия составляет не менее 15 лет. Усилие расчленения — не более 98,1 Ньютона, что соответствует удобному ручному соединению без избыточных нагрузок на корпус и кабель.

Сочленение выполняется резьбовым способом, а одношпоночная поляризация корпусов гарантирует правильное взаимное положение вилки и ответной части. Негерметичный тип соединителя и климатика УХЛ определяют область применения: изделие ориентировано на работу в закрытых объемах и монтажных отсеках, где отсутствует прямое воздействие воды, но возможны перепады температуры, влажности и вибрационные нагрузки.

Практическое применение

2РМД24КПЭ10Ш5А1 применяется для коммутации цепей управления, питания и сигнализации в электрических системах, где требуется до 10 независимых контактов с диаметром 1,5 мм и покрытием из золота. Такое исполнение востребовано в приборах и оборудовании, работающих при температурах от минус 60 до плюс 100 градусов Цельсия, в условиях вибрации и механических ударов в пределах указанных значений. Разъем подходит для использования с экранированным кабелем благодаря соответствующему исполнению гайки патрубка.

При подборе ответной части важно учитывать условный размер 24, тип корпуса и количество контактов, а также параметры по току и напряжению: рабочее напряжение не должно превышать 560 В, а токовая нагрузка на контакт — 10 А. Суммарная нагрузка на соединитель ограничена значением 83 А. Соблюдение этих условий обеспечивает заявленный ресурс, устойчивость к вибрации и ударам, а также сохранение параметров сопротивления контактов и изоляции в течение всего срока службы.
