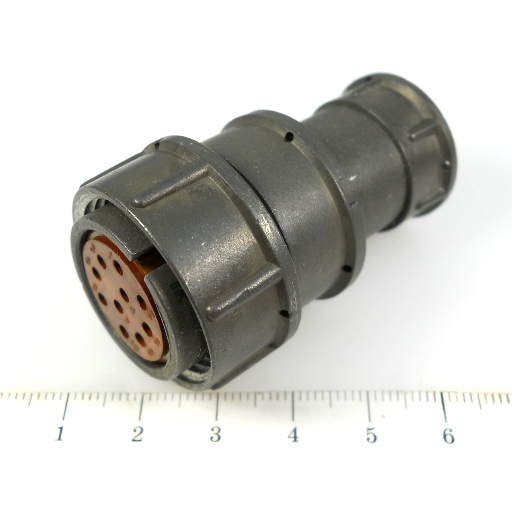

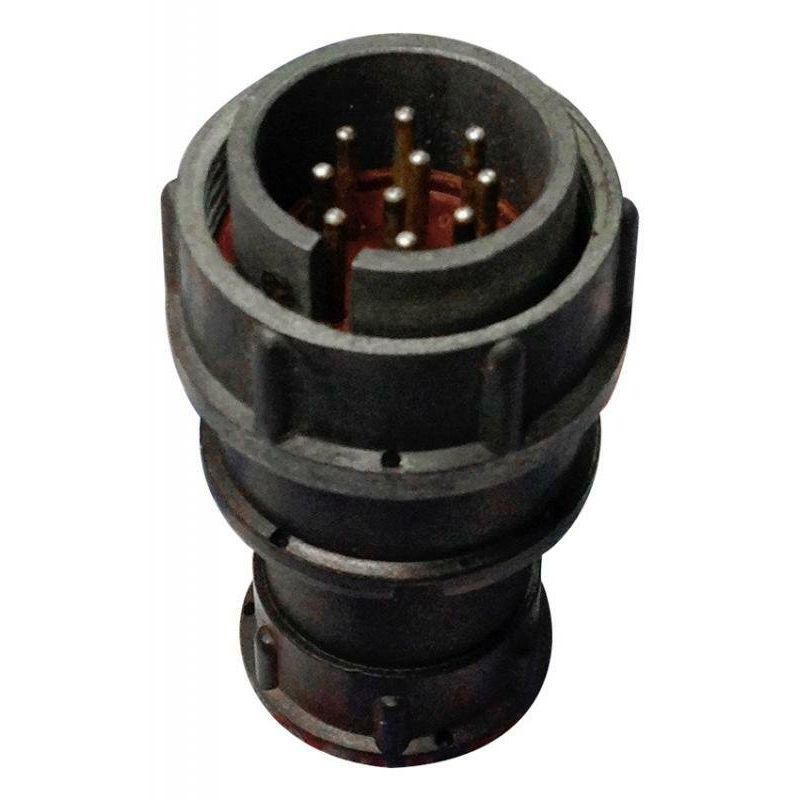

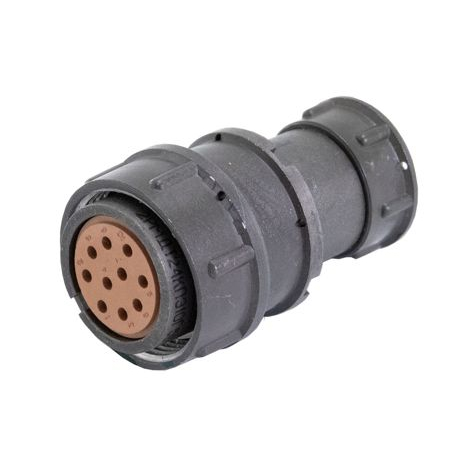

Назначение соединителя 2РМД24КПЭ10Г5В1В

Соединитель 2РМД24КПЭ10Г5В1В (артикул 1628) относится к категории 2РМД и представляет собой негерметичный цилиндрический низкочастотный электрический соединитель кабельного исполнения. Такие изделия применяются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, а также для коммутации цепей питания, управления и сигнальных линий в составе различных устройств.

Основное назначение модели — обеспечение надёжного электрического контакта между кабелем и ответной частью (розеткой или вилкой) при сохранении работоспособности в условиях воздействия вибрации, ударов и умеренных климатических нагрузок. Учитывая исполнение корпуса и наличие гайки патрубка для экранированного кабеля, соединитель ориентирован на применение в составе экранированных жгутов и кабельных сборок.

Подтверждённые особенности конструкции

Поскольку краткое описание и заполненные характеристики для данной позиции в каталоге отсутствуют, сведения о конструкции приведены на основании аналогичных моделей ряда 2РМД, в частности 2РМД24КПЭ10Г5В1 и 2РМДТ24КПЭ10Г5В1В. Совпадение большей части обозначения указывает на общую конструктивную базу и аналогичный набор параметров.

• Тип соединителя — негерметичный цилиндрический низкочастотный.
• Вид корпуса — кабельный.
• Вид патрубка — прямой.
• Вид гайки патрубка — для экранированного кабеля.
• Количество контактов — 10.
• Обозначение сочетания контактов — диаметр 1,5 мм.
• Покрытие контактов — серебро или золото.
• Климатическое исполнение — В (всеклиматическое исполнение характерно для индекса 2РМДТ).

Технические параметры и режимы эксплуатации

Для изделий ряда 2РМД подтверждаются следующие рабочие характеристики. Максимально допустимая температура окружающей среды составляет до 100 °C. Максимальное рабочее напряжение достигает 560 В для исполнения 2РМД и 700 В для исполнения 2РМДТ. Максимальная токовая нагрузка на контакт — до 10 А.

Сопротивление изоляции составляет не менее 5000 МОм. Сопротивление электрического контакта зависит от диаметра контакта. Соединитель выдерживает синусоидальную вибрацию и механические удары в определённых диапазонах, что определяет его пригодность для подвижных и вибронагруженных узлов аппаратуры.

Срок сохраняемости изделия при соблюдении условий хранения достигает 15 лет.

Область применения

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Практическое использование включает:

1. Коммутацию сигнальных и питающих линий в блоках и стойках аппаратуры.
2. Подключение экранированных кабелей с помощью гайки патрубка, рассчитанной на такой кабель.
3. Соединение кабельных сборок в условиях вибрации и механических ударов.
4. Эксплуатацию в составе изделий, работающих при температуре окружающей среды до 100 °C.

Модель 2РМД24КПЭ10Г5В1В подходит для задач, где требуется 10 контактов с диаметром 1,5 мм и токовая нагрузка до 10 А на контакт. При подборе ответной части и монтаже следует опираться на фактическую документацию производителя, так как отдельные параметры зависят от конкретного исполнения контактов и покрытия.
