Назначение соединителя 2РМД24КПЭ10Г5В1

Соединитель 2РМД24КПЭ10Г5В1 (артикул 1627) — цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной и радиотехнической аппаратуры общего и специального назначения, в том числе для соединения длинных электрических цепей при внутреннем монтаже.

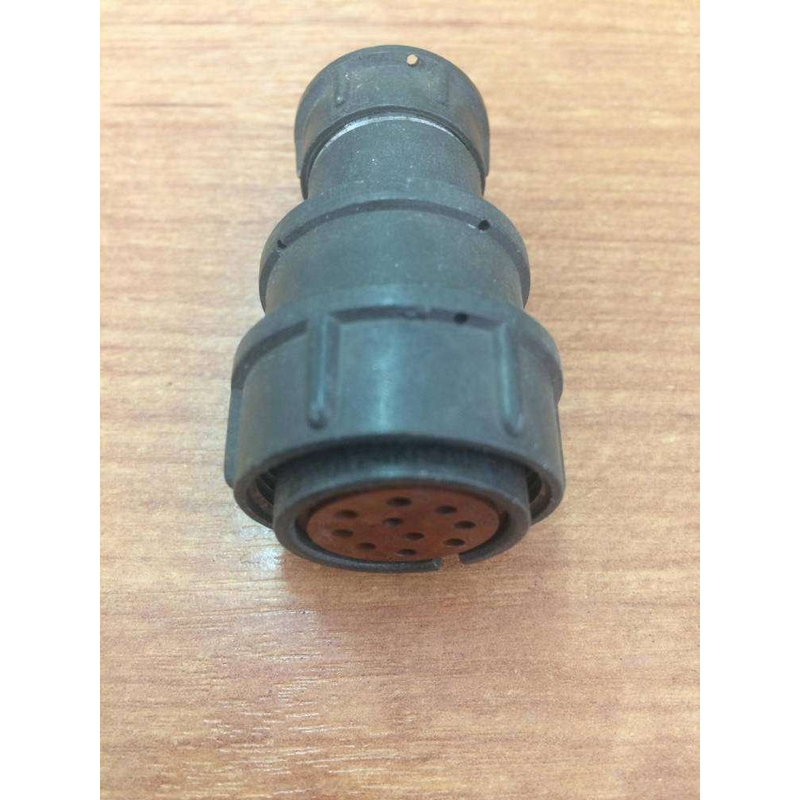

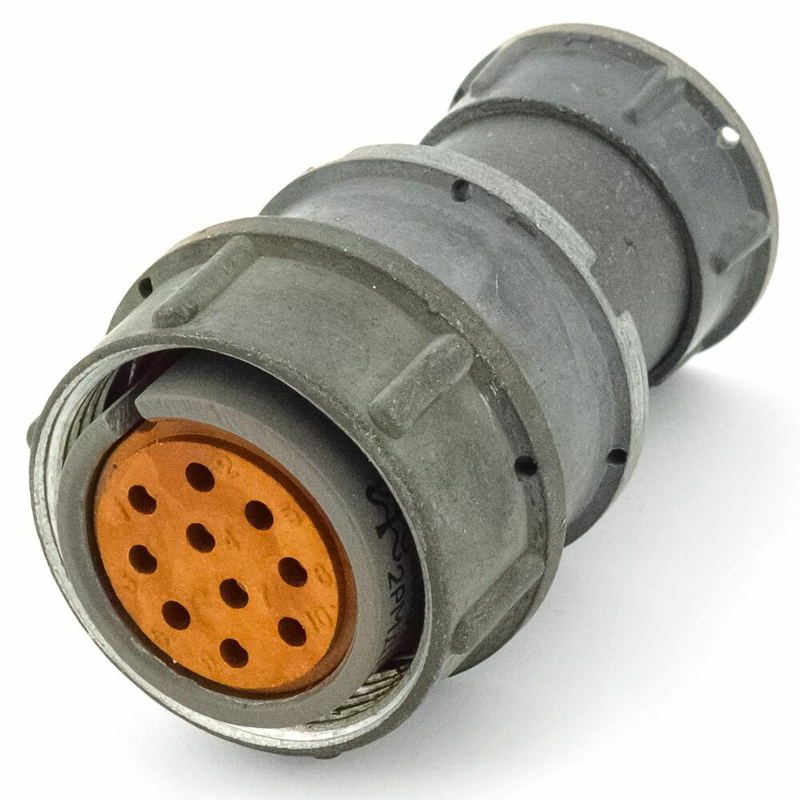

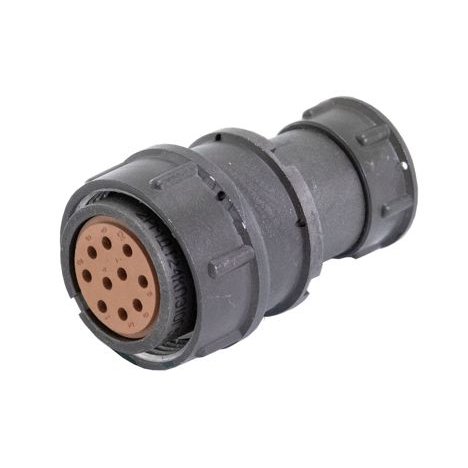

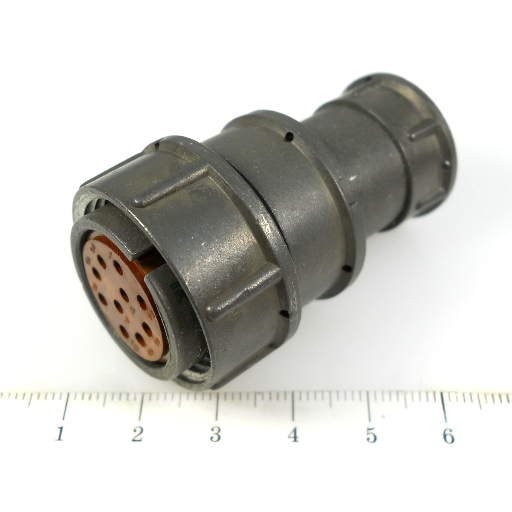

Данная часть соединителя выполнена в виде розетки кабельного исполнения с прямым патрубком и гайкой для экранированного кабеля. Резьбовое сочленение с одношпоночной поляризацией корпусов обеспечивает надежную фиксацию и правильную ориентацию ответных частей при подключении.

Подтвержденные технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — до 700 В (в зависимости от типономинала; для отдельных исполнений указывается до 560 В).
• Максимальная рабочая частота — 3 МГц.
• Количество контактов — 10, все контакты диаметром 1,5 мм.
• Покрытие контактов — серебро.
• Максимальная токовая нагрузка на контакт — 10 А, суммарная на соединитель — 83 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм (по отдельным данным — не менее 5000 МОм).

Условия эксплуатации

• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Вибрационные нагрузки — диапазон частот от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате (50g).
• Удары — с ускорением до 5000 метров на секунду в квадрате.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 15 лет.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава А-22, вставка (изолятор) — из карболита. Условный размер корпуса — 24, вид корпуса — кабельный, вид патрубка — прямой, вид гайки патрубка — для экранированного кабеля. Сочленение резьбовое, с одношпоночной поляризацией корпусов.

Применение и особенности монтажа

Соединитель 2РМД24КПЭ10Г5В1 используется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, может работать как с экранированными, так и с неэкранированными кабелями. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная защита от влаги и агрессивных сред, при соблюдении заданного климатического исполнения УХЛ2.1.

При подключении важно учитывать полярность корпусов: одношпоночная поляризация исключает неправильное сочленение и обеспечивает надежный электрический контакт всех десяти контактов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность работы при длительной эксплуатации.

Изделие соответствует категории соединителей 2РМД и предназначено для применения в составе ответственных узлов, где требуется выдерживать вибрации, удары и широкий диапазон температур. Конкретные значения предельных напряжений и токовых нагрузок следует уточнять по типономиналу в технической документации производителя.
