Назначение соединителя

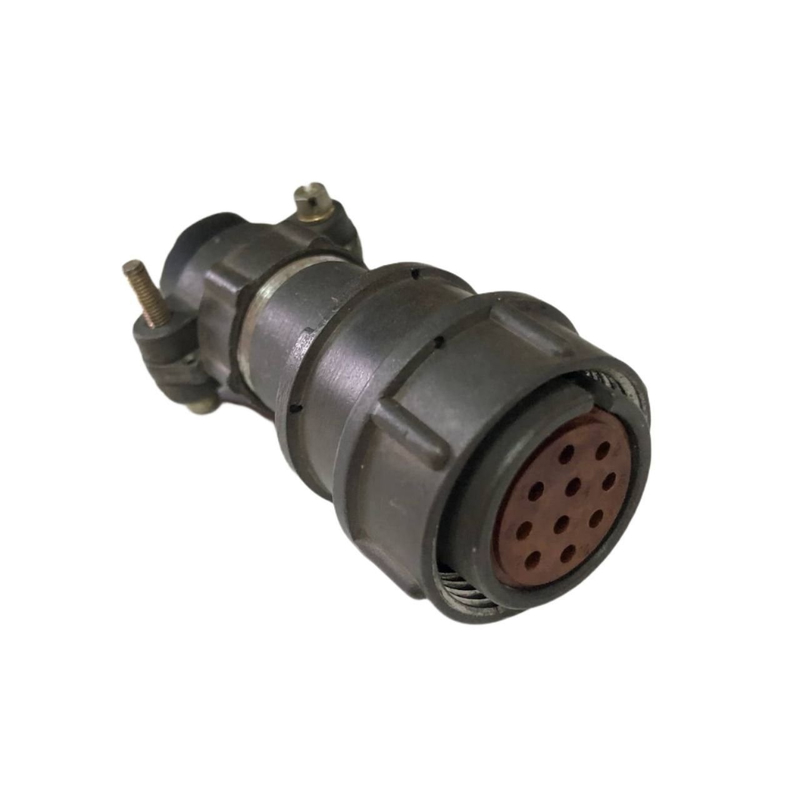

Соединитель 2РМД24К10Г5В1Л представляет собой низкочастотный цилиндрический разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к типу негерметичных соединителей и выпускается в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Поставка осуществляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества.

Разъём применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Основная задача изделия — обеспечение надёжного электрического контакта при частоте сигнала до 3 МГц и возможность многократного сочленения и расчленения без потери рабочих характеристик.

Подтверждённые особенности и характеристики

Конструкция соединителя включает размер корпуса 24, кабельный вид корпуса, прямой патрубок и гайку патрубка для неэкранированного кабеля. Ориентация розетки — левая (применимо только для проходных вилок). Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и стойкость к окислению.

• Тип соединителя: низкочастотный цилиндрический.
• Размер корпуса: 24.
• Количество контактов: 10.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Покрытие контактов: серебро.
• Теплостойкость: 100 градусов Цельсия.
• Ориентация розетки: левая (только для проходных вилок).

Технические параметры

Рабочая температура эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Максимальное рабочее напряжение достигает 560 В или 700 В в зависимости от типономинала. Максимальный ток на одиночный контакт варьируется от 4 А до 36 А и определяется диаметром контакта.

Сопротивление контактов зависит от диаметра: например, для контакта диаметром 1,5 мм оно составляет не более 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции определяется максимальным рабочим напряжением конкретного типономинала.

Применение и условия эксплуатации

Соединители серии 2РМД востребованы в радиоэлектронной аппаратуре, где требуется компактное и надёжное соединение цепей. Благодаря климатическому исполнению УХЛ2.1 изделие пригодно для работы в условиях умеренного и холодного климата при размещении под навесом или в помещениях, где исключено прямое воздействие осадков и влаги.

Гарантийный срок хранения составляет 15 лет. Гарантийная наработка — не менее 1000 часов во всех режимах и до 100000 часов в облегчённом режиме. Артикул изделия — 1616, категория — 2РМД.
