Назначение и область применения

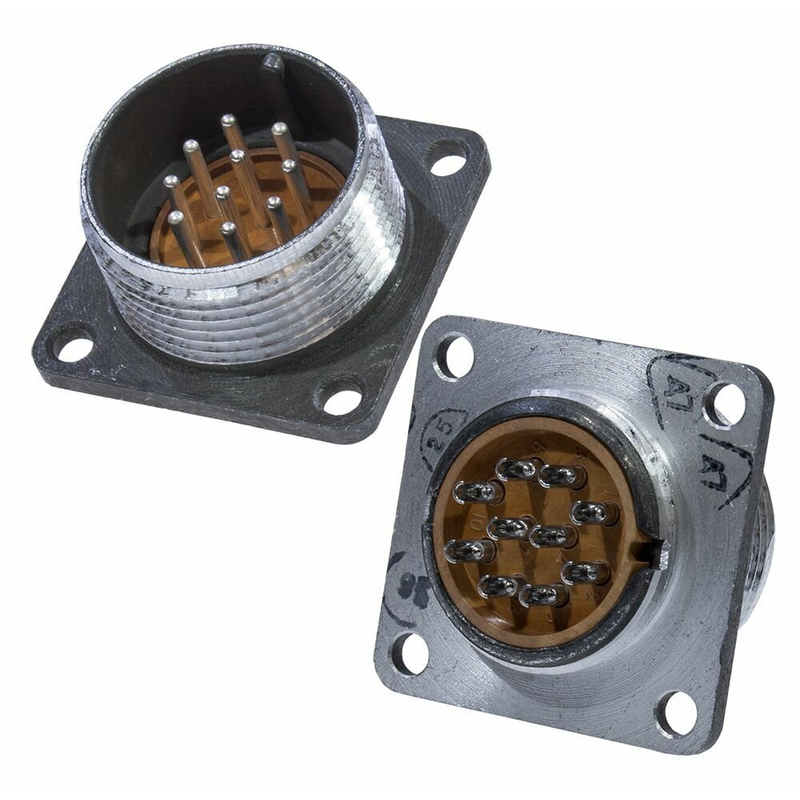

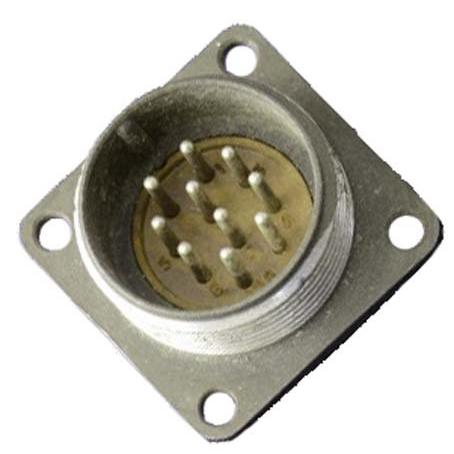

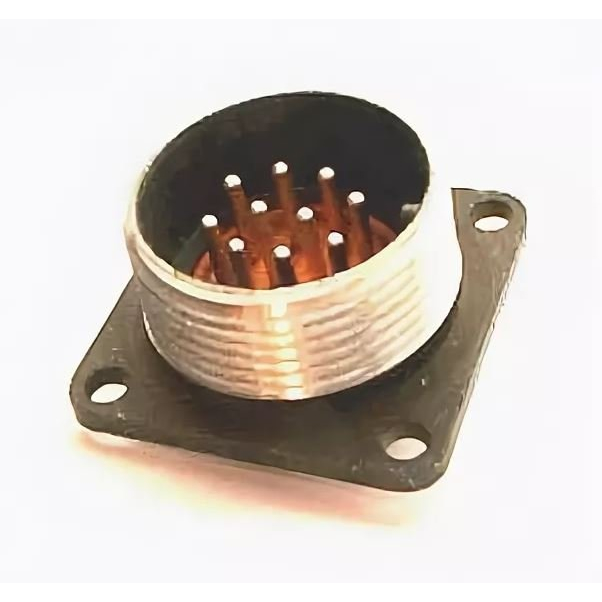

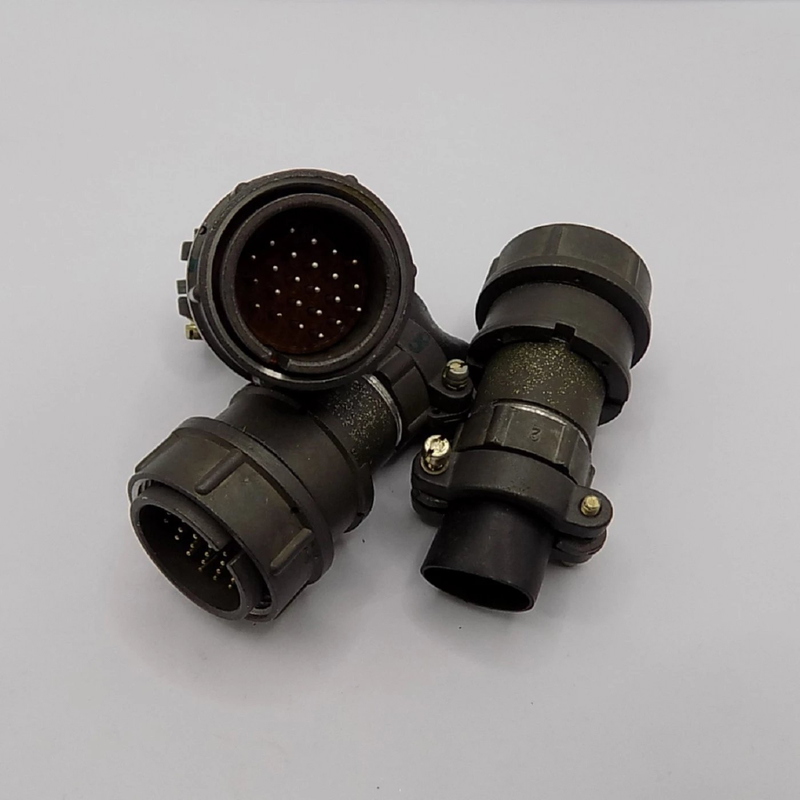

Разъём 2РМД24БПН10Ш5В1 представляет собой 10-контактную негерметичную приборную вилку блочного типа, входящую в серию цилиндрических низкочастотных соединителей 2РМД. Изделие предназначено для коммутации электрических цепей в электронной и радиоэлектронной аппаратуре общего назначения, а также в промышленном оборудовании, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Благодаря блочной конструкции вилка монтируется непосредственно в корпус прибора, на панель или в распределительный щит и выполняет функцию стационарного ответного элемента, к которому подключается кабельная или блочная розетка той же серии. Такое исполнение востребовано в измерительных приборах, блоках питания, системах автоматики, телекоммуникационном оборудовании и промышленных пультах управления, где важно получить компактное и механически устойчивое соединение без выступающих кабельных хвостов на стороне прибора.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМД24БПН10Ш5В1 содержит полную информацию о конструкции и электрических параметрах соединителя:

• 2РМД — тип цилиндрического низкочастотного разъёма серии 2РМД;
• 24 — условный размер корпуса, посадочный диаметр около 24 мм;
• Б — корпус приборный блочный, предназначенный для монтажа в прибор с фиксацией через фланец или крепёжные лапки;
• ПН — негерметичная вилка с прямым патрубком, устанавливаемая в панель;
• 10Ш5 — десять извлекаемых штекерных контактов диаметром 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — исполнение по теплостойкости до +100 °C.

Применение извлекаемых контактов упрощает обслуживание и ремонт: каждый контакт может быть заменён без демонтажа всего корпуса. Серебряное покрытие обеспечивает стабильное переходное сопротивление и хорошую проводимость в течение длительного срока эксплуатации.

Электрические и климатические характеристики

Соединитель рассчитан на работу со следующими электрическими параметрами:

• токовая нагрузка: до 10 А на один контакт, суммарно до 83 А на весь соединитель;
• рабочее напряжение: до 560 В переменного и постоянного тока;
• сопротивление контакта: не более 2,5 мОм;
• сопротивление изоляции: не менее 5000 МОм;
• ёмкость между соседними контактами: не более 6 пФ.

Изделие сохраняет работоспособность в диапазоне температур от −60 до +100 °C. Климатическое исполнение УХЛ2.1 допускает эксплуатацию в условиях умеренного и холодного климата как в отапливаемых помещениях, так и на открытом воздухе при условии защиты от прямого воздействия атмосферных осадков. Разъём выдерживает воздействие влажного тепла, инея и росы, озона, а также вибрационные нагрузки и линейные ускорения, характерные для промышленного оборудования.

Монтаж и совместимость

Вилка выполнена в негерметичном исполнении объёмного монтажа и не имеет патрубка розеточной части, что позволяет устанавливать её в корпус прибора как самостоятельный модуль. Фиксация на панели осуществляется через фланец или крепёжные лапки блочного корпуса. Подключение проводников производится методом пайки к хвостовикам контактов со стороны монтажного пространства прибора.

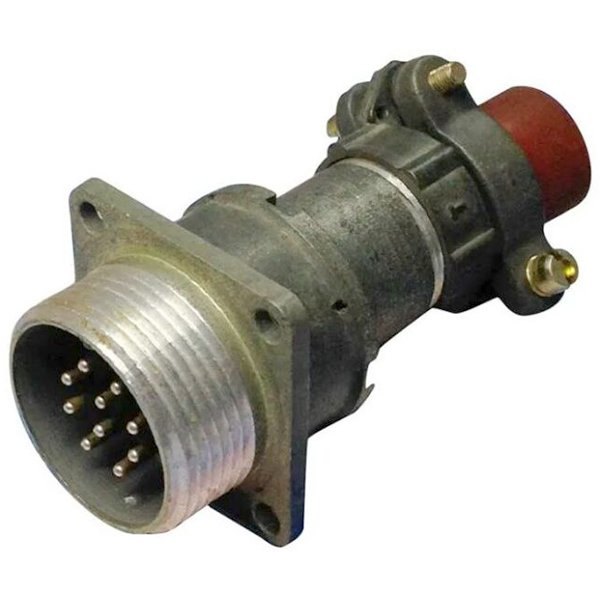

Ответной частью для данной вилки служит розетка серии 2РМД — блочная или кабельная — с аналогичным количеством контактов (10), диаметром контактов 1,5 мм и серебряным покрытием. При выборе ответного соединителя необходимо учитывать условный размер корпуса 24 и тип покрытия контактов В, чтобы гарантировать корректное сочленение и стабильные электрические параметры пары.
