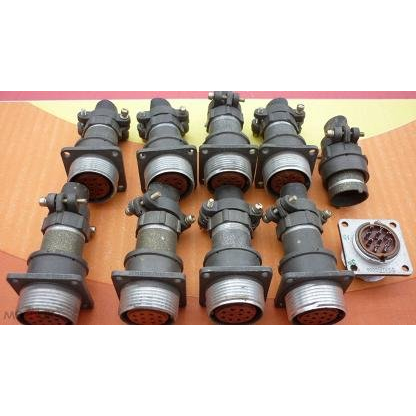

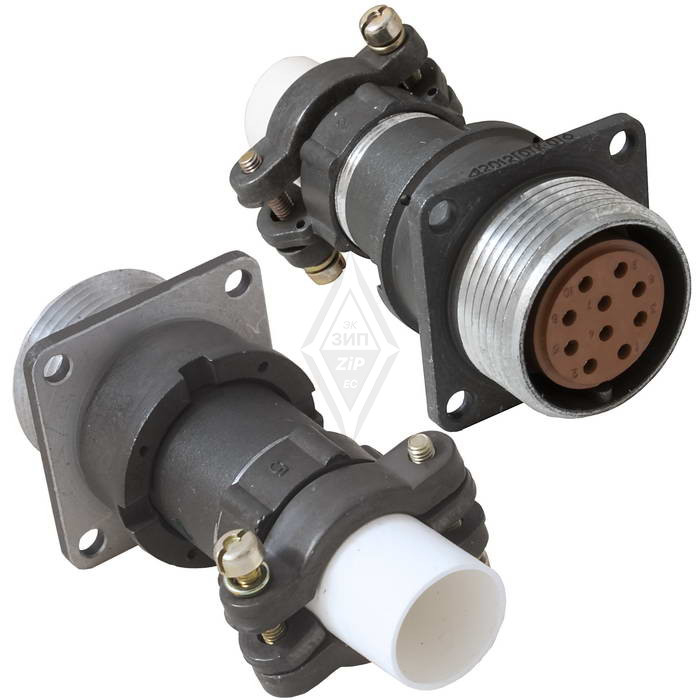

2РМД24БПН10Г5В1

Цена:

500 ₽

Технические характеристики

2РМД24БПН10Г5В1

2РМД24БПН10Г5В1 — это тип цилиндрического разъёма, предназначенного для соединения и разъединения электрических цепей. Давайте рассмотрим его основные характеристики:

Основные характеристики

Тип соединителя : 2РМД — это тип цилиндрических разъёмов.
Условный размер корпуса : 24.
Вид корпуса : Б — блочный (приборный).
Вид патрубка : П — прямой.
Вид гайки патрубка : Н — для неэкранированного кабеля.
Количество контактов : 10.
Часть соединителя : Г — розетка.
Сочетание контактов : 5 — все контакты диаметром 1,5 мм.
Покрытие контактов : В — серебро.
Теплостойкость : 1 — до 100°C.

Технические характеристики

Максимальное рабочее напряжение : 560 В (может достигать 700 В в зависимости от типономинала).
Токовая нагрузка :
- На одиночный контакт: 10 А.
- Суммарная на соединитель: 83 А.
Диаметр контактов : 1,5 мм.
Сопротивление контактов : Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В (ампл.); при 700 В — 2300 В (ампл.).

Условия эксплуатации

Температура окружающей среды : От -60°C до +100°C.
Атмосферное давление : От 10^-12 мм рт. ст. до 5 мм рт. ст.
Относительная влажность : До 98% при температуре +25°C.
Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.
Механический удар :
- Одиночного действия: Пиковое ускорение — 5000 м/с?.
- Многократного действия: Пиковое ускорение — 1000 м/с?.

Прочие характеристики

Минимальная наработка : 1000 часов.
Количество сочленений-расчленений : 500.
Срок сохраняемости : 15 лет.
Герметичность : Негерметичный.
Длина и масса : Длина — 62,5 мм, масса — не более 27 г.

Этот разъём используется в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Описание

2РМД24БПН10Г5В1

2РМД24БПН10Г5В1: особенности и применение разъёма

2РМД24БПН10Г5В1 — промышленный электрический разъём, предназначенный для формирования надёжных разъёмных соединений в кабельных сетях, аппаратуре и оборудовании. Такие изделия применяются там, где важны стабильная передача сигналов и питания, механическая прочность соединения, а также устойчивость к условиям эксплуатации.

Маркировка 2РМД24БПН10Г5В1 помогает идентифицировать конкретное исполнение разъёма: конструктивную серию, тип соединительной части, габарит, расположение контактов и другие параметры. При подборе компонента необходимо сверять обозначение полностью, поскольку даже близкие по наименованию исполнения могут отличаться по распиновке, посадочным размерам или способу монтажа.

Где используется 2РМД24БПН10Г5В1

Разъёмы данной категории находят применение в системах, где требуется многоконтактное соединение кабелей и блоков оборудования. В частности, 2РМД24БПН10Г5В1 может использоваться в следующих направлениях:

промышленная автоматика и системы управления;
измерительная и испытательная техника;
телекоммуникационное оборудование;
транспортные и энергетические комплексы;
приборостроение;
специальная электронная аппаратура;
шкафы управления, распределительные устройства и кабельные сборки.

Надёжный разъём упрощает монтаж, диагностику и сервисное обслуживание: при необходимости отдельный узел можно отключить без демонтажа всей кабельной линии.

На что обратить внимание при подборе

Перед использованием разъёма 2РМД24БПН10Г5В1 важно проверить соответствие изделия технической документации конкретного оборудования. Основное значение имеют следующие характеристики:

тип соединителя и исполнение вилки или розетки;
число, назначение и схема расположения контактов;
способ установки — кабельный, приборный, панельный или иной;
диаметр и сечение подключаемого проводника;
рабочие электрические параметры цепи;
требования к защите от вибрации, пыли, влаги и перепадов температуры;
совместимость с ответной частью разъёма.

Особенно внимательно следует сопоставлять контактную группу. Внешне похожие соединители не всегда являются взаимозаменяемыми, а неверно подобранная ответная часть может привести к невозможности соединения или ошибкам при подключении.

Преимущества применения

Использование 2РМД24БПН10Г5В1 в составе кабельной инфраструктуры помогает создавать аккуратные и обслуживаемые соединения. Разъёмное подключение позволяет сократить время монтажа оборудования, облегчить замену модулей и уменьшить риск повреждения проводников при техническом обслуживании.

Для стабильной работы соединения рекомендуется соблюдать требования к монтажу: правильно подготовить кабель, надёжно закрепить контакты, исключить механическое натяжение жил и обеспечить точное сопряжение ответных частей. После установки полезно проверить целостность цепей, отсутствие коротких замыканий и корректность распиновки.

Итог

2РМД24БПН10Г5В1 — специализированный многоконтактный разъём для ответственных электрических соединений в промышленном и приборном оборудовании. Полное совпадение маркировки, проверка контактной схемы и соблюдение правил монтажа позволяют обеспечить корректную интеграцию изделия в кабельную систему и длительную эксплуатацию соединения.
