Назначение соединителя 2РМД24БПЭ10Ш5В1

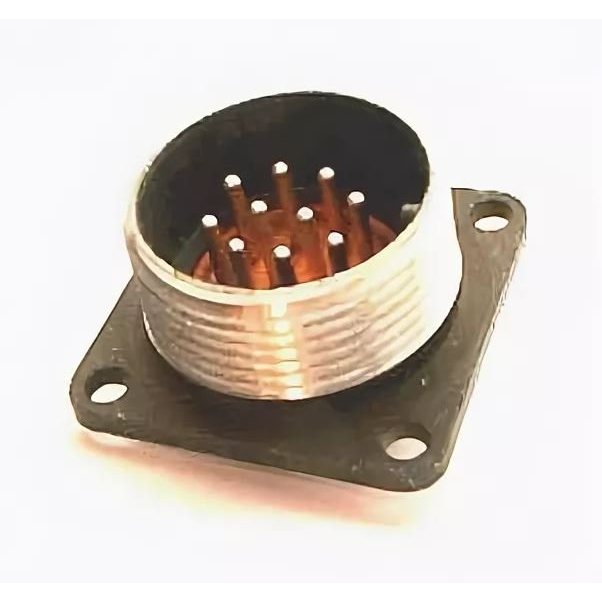

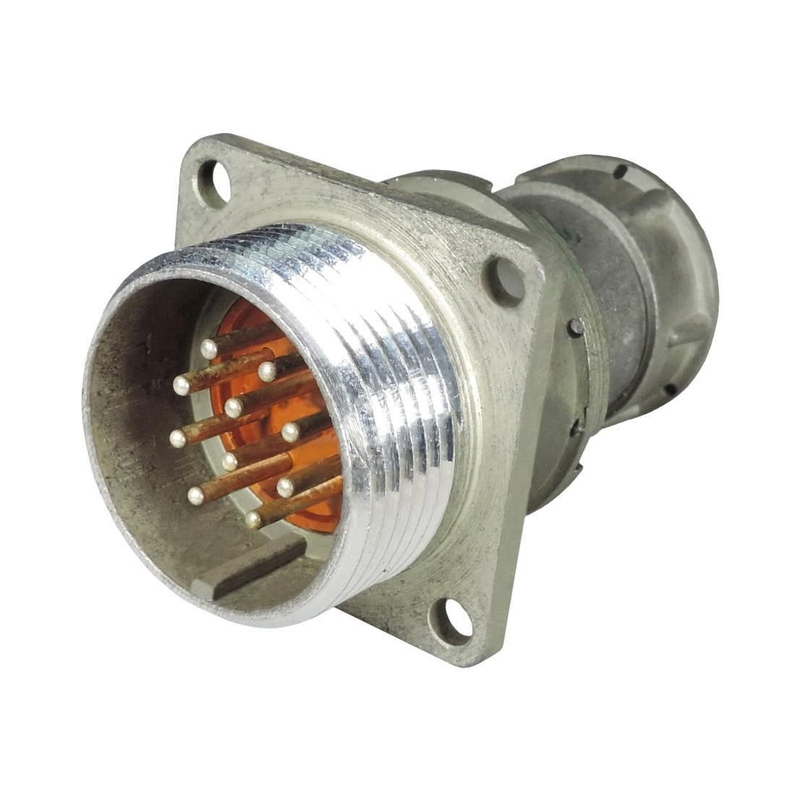

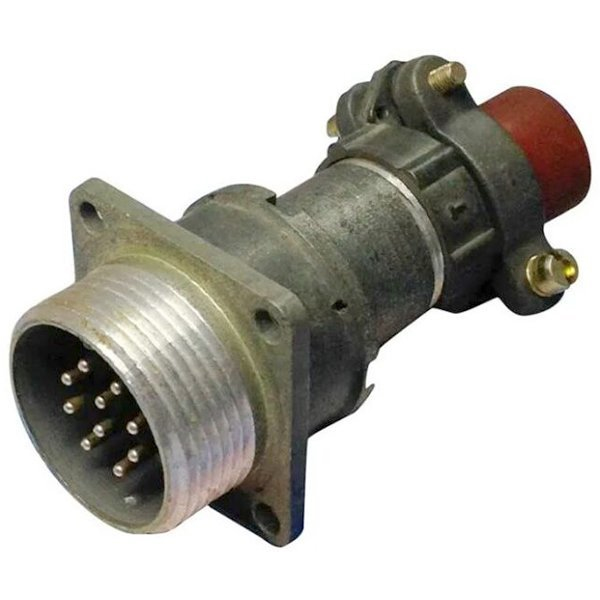

Соединитель 2РМД24БПЭ10Ш5В1 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель объемного монтажа с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. В зависимости от типономинала рабочее напряжение составляет 560 В, а максимальное напряжение достигает 700 В.

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надежная коммутация цепей при воздействии широкого диапазона температур и повышенных токовых нагрузок.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМД24БПЭ10Ш5В1 содержит полную информацию о конструкции и параметрах изделия. Ниже приведена расшифровка основных позиций обозначения.

• Тип соединителя — 2РМД.
• Условный размер корпуса — 24.
• Вид корпуса — Б, блочный (приборный).
• Вид патрубка — П, прямой.
• Гайка патрубка — Э, для экранированного кабеля.
• Количество контактов — 10.
• Часть соединителя — Ш, вилка.
• Обозначение сочетания контактов — 5, все контакты диаметром 1,5 мм.
• Покрытие контактов — В, серебро.
• Теплостойкость — 1, до 100 °С.

Корпус соединителя выполнен из металла, изолятор — из карболита. Патрубок прямой, предназначен для подключения экранированного кабеля. Монтаж осуществляется на панель, а пайка — на кабель.

Электрические и эксплуатационные параметры

Изделие обеспечивает стабильные характеристики при работе в жестких условиях. Ниже перечислены подтвержденные параметры.

• Рабочее напряжение — 560 В.
• Максимальное напряжение — 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изолятора — не менее 1000 МОм.
• Рабочая температура — от минус 60 °С до плюс 100 °С.
• Максимальная токовая нагрузка на одиночный контакт — 10 А.

Указанные значения подтверждают возможность применения соединителя в цепях с повышенными требованиями к качеству электрического контакта и термостабильности. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает надежную передачу сигнала.

Применение и условия монтажа

Соединитель 2РМД24БПЭ10Ш5В1 устанавливается в блочную (приборную) часть аппаратуры, что делает его удобным для монтажа на панелях и шасси радиоэлектронных устройств. Резьбовая фиксация исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок.

Прямой патрубок с гайкой для экранированного кабеля позволяет организовать защищенную линию связи, снижая влияние помех. Пайка на кабель обеспечивает надежное и долговечное соединение проводников с контактами вилки.

Благодаря диапазону рабочих температур от минус 60 °С до плюс 100 °С и теплостойкости до 100 °С соединитель пригоден для эксплуатации в составе аппаратуры, работающей в неотапливаемых помещениях, на открытых площадках и в других условиях с выраженными температурными перепадами. Негерметичное исполнение предполагает использование изделия в средах без прямого воздействия влаги и агрессивных жидкостей.

Соединитель относится к категории 2РМД и выпускается под артикулом 50003. Совместимость с ответными частями определяется типом соединителя, условным размером корпуса 24 и сочетанием контактов 5. Комплектация, страна производства, сертификаты и гарантийные условия в предоставленных данных не указаны.
