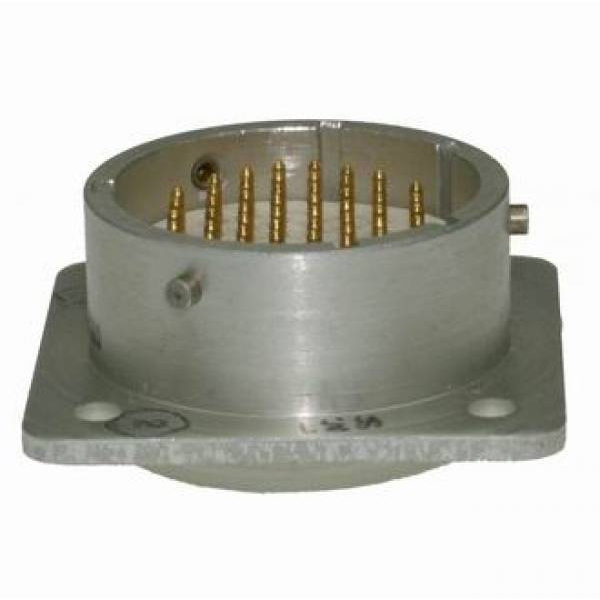

Назначение соединителя 2РМД24БПЭ10Ш5В1

Соединитель 2РМД24БПЭ10Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надежная коммутация при повышенных требованиях к электрической прочности и стабильности параметров.

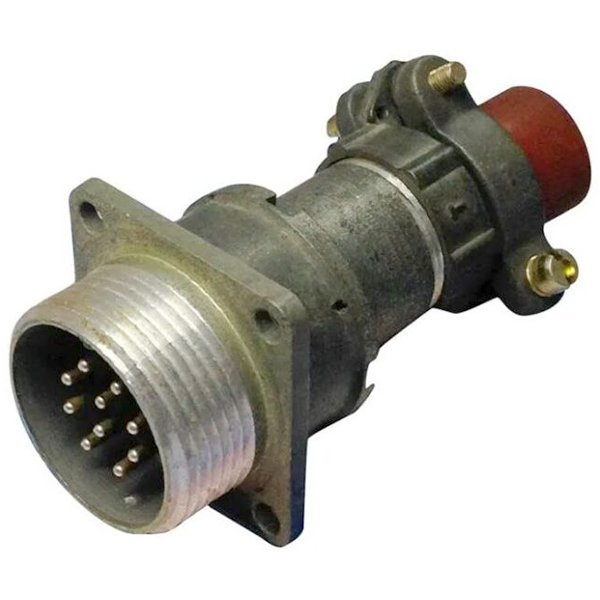

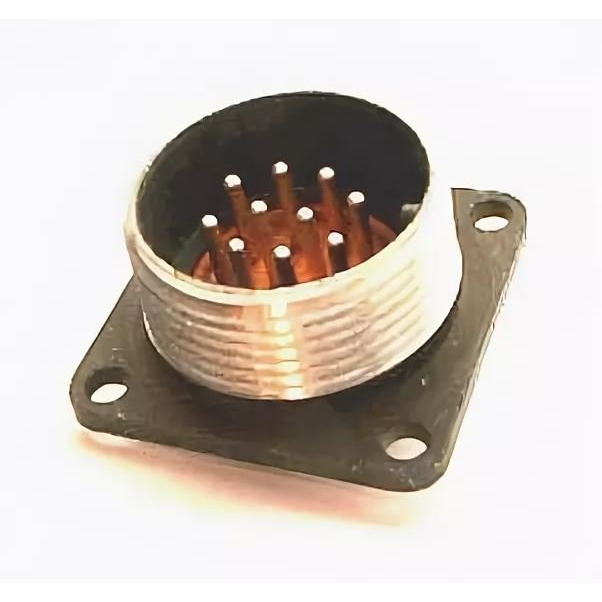

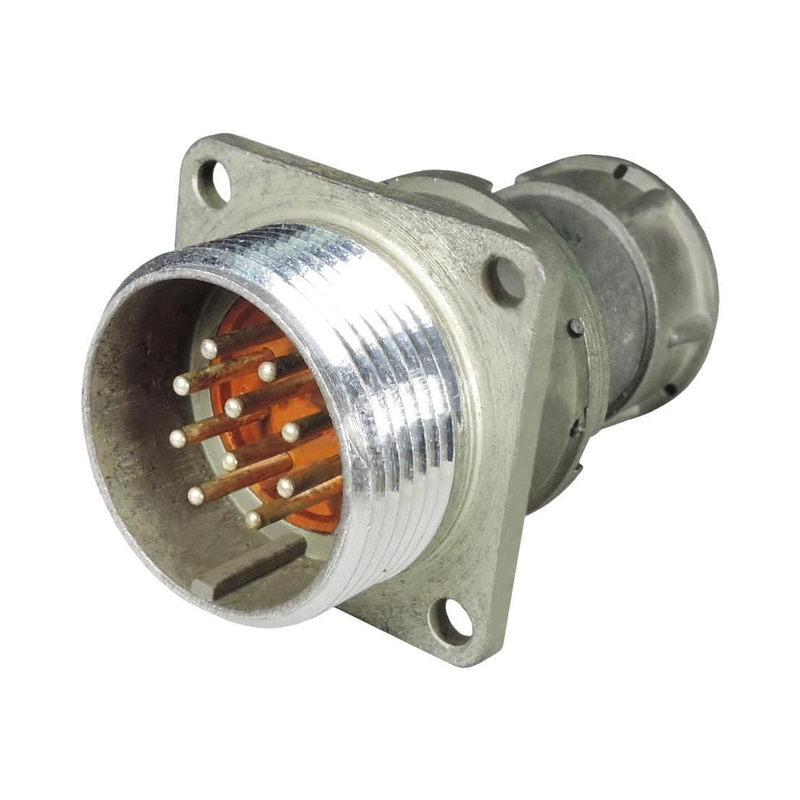

Соединитель выполняется в виде вилки блочного (приборного) исполнения и предназначен для объемного монтажа. Резьбовая фиксация обеспечивает устойчивое механическое соединение ответных частей и сохраняет контакт при вибрационных и ударных нагрузках, характерных для эксплуатации радиоэлектронной аппаратуры.

Конструктивные особенности

Разъем относится к типу 2РМД и имеет условный размер корпуса 24. Корпус блочный, приборный, что позволяет устанавливать вилку непосредственно на приборном шасси или в составе блока. Патрубок прямой, гайка патрубка предназначена для экранированного кабеля, что дает возможность организовать экранированную линию связи и снизить влияние помех.

• Часть соединителя: вилка
• Количество контактов: 10
• Сочетание контактов: все контакты диаметром 1,5 мм
• Покрытие контактов: серебро
• Теплостойкость: до +100 градусов Цельсия
• Тип соединения: резьбовая фиксация
• Монтаж: объемный

Технические параметры

Максимальная токовая нагрузка на одиночный контакт составляет 10 А, суммарная токовая нагрузка на соединитель достигает 83 А. Максимальное рабочее напряжение равно 560 В, при этом для отдельных типономиналов допускается значение 700 В. Максимальное испытательное напряжение в нормальных условиях — 1850 В.

Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции составляет не менее 5000 МОм. Емкость между контактами — не более 6 пФ. Усилие расчленения — не более 98,1 Н. Рабочий диапазон частот соединяемых цепей — до 3 МГц.

Условия эксплуатации и применение

Соединитель работоспособен при температуре окружающего воздуха от минус 60 до плюс 100 градусов Цельсия. Предельная температура эксплуатации — от минус 60 до плюс 70 градусов Цельсия. Относительная влажность может достигать 98 процентов при температуре плюс 25 градусов Цельсия.

Рабочее атмосферное давление — до 506 кПа, предельное — до 12 кПа. Такие параметры позволяют использовать разъем в составе аппаратуры, эксплуатируемой в широком диапазоне климатических условий, включая условия пониженного атмосферного давления.

Благодаря серебряному покрытию контактов, низкому сопротивлению и малой межконтактной емкости соединитель 2РМД24БПЭ10Ш5В1 применяется для передачи сигналов и питания в блоках радиоэлектронной аппаратуры общего и специального назначения. Экранированное исполнение патрубка делает его пригодным для подключения экранированных кабелей, что важно при работе с цепями, чувствительными к электромагнитным помехам.
