Назначение соединителя

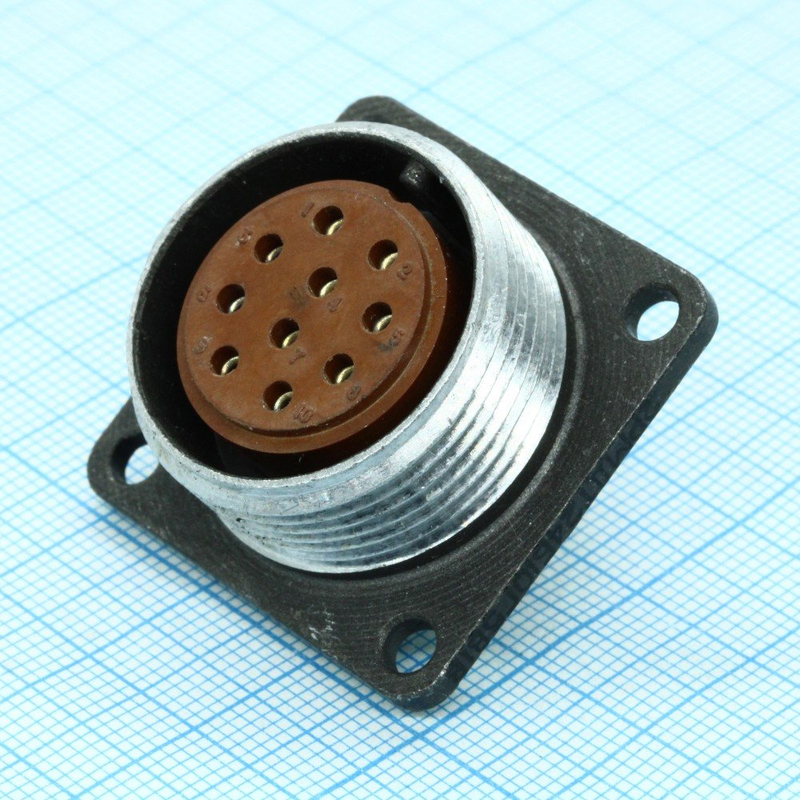

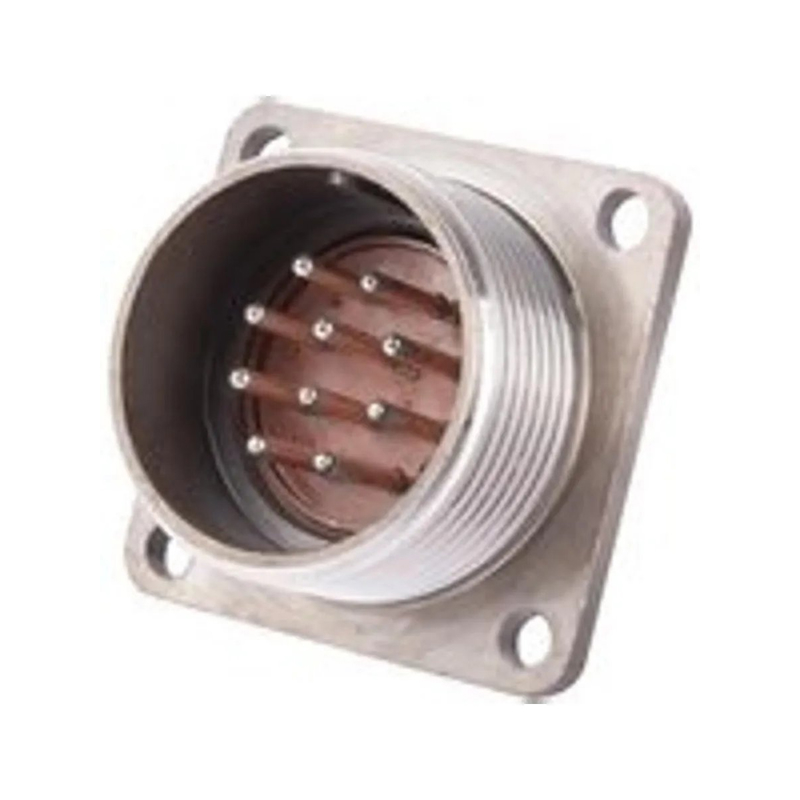

Соединитель 2РМД24БПЭ10Г5В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Изделие применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении 560 или 700 В.

Разъем относится к категории блочных (приборных) соединителей и служит для коммутации цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет область применения изделия в условиях умеренного и холодного климата.

Конструктивные особенности

Конструкция соединителя включает металлический корпус с прямым патрубком и гайкой, предназначенной для экранированного кабеля. Условный размер корпуса — 24. Часть соединителя — розетка. Внутри корпуса установлен изолятор из карболита, удерживающий контактную систему.

Контактная группа состоит из 10 контактов одинакового диаметра 1,5 мм с серебряным покрытием. Такое сочетание контактов обеспечивает стабильное электрическое соединение и низкое переходное сопротивление.

Основные технические параметры

• Тип соединителя: негерметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 24.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 10.
• Часть соединителя: розетка.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Материал корпуса: металл.
• Материал изолятора: карболит.

Электрические характеристики

Максимальная токовая нагрузка на одиночный контакт составляет до 10 А, а максимальная общая токовая нагрузка на соединитель — до 83 А. Сопротивление контактов не превышает 0,0025 Ом, что обеспечивает минимальные потери при передаче тока. Сопротивление изоляции составляет не менее 5000 МОм.

Указанные параметры позволяют использовать соединитель в цепях с повышенными требованиями к стабильности электрического контакта и надежности изоляции.

Условия эксплуатации и надежность

Рабочий диапазон температур — от минус 60 °C до плюс 100 °C. Теплостойкость изделия достигает 100 °C. Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате (50 g).

Механические удары: одиночного действия с ускорением 5000 метров на секунду в квадрате (500 g), многократного действия с ускорением 1000 метров на секунду в квадрате (100 g). Минимальная наработка составляет не менее 1000 часов, максимальное количество сочленений-расчленений — до 500 раз. Гарантийный срок хранения — 15 лет.

Применение

Соединитель 2РМД24БПЭ10Г5В1 применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря металлическому корпусу, экранированному патрубку и устойчивости к вибрационным и ударным нагрузкам, изделие востребовано в составе приборных стоек, пультов управления и других устройств, где требуется надежная резьбовая коммутация электрических цепей.

Артикул изделия — 1612. Категория — 2РМД. Производитель в предоставленных данных не указан.
