Назначение разъёма

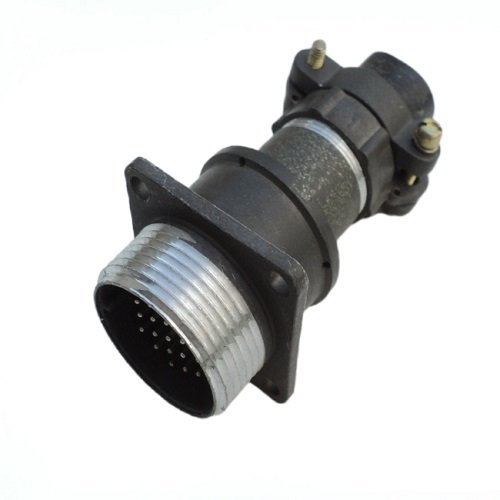

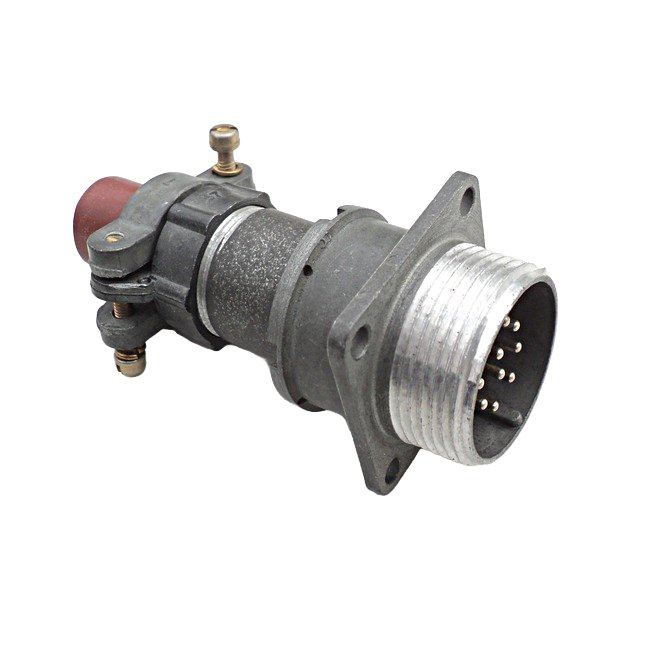

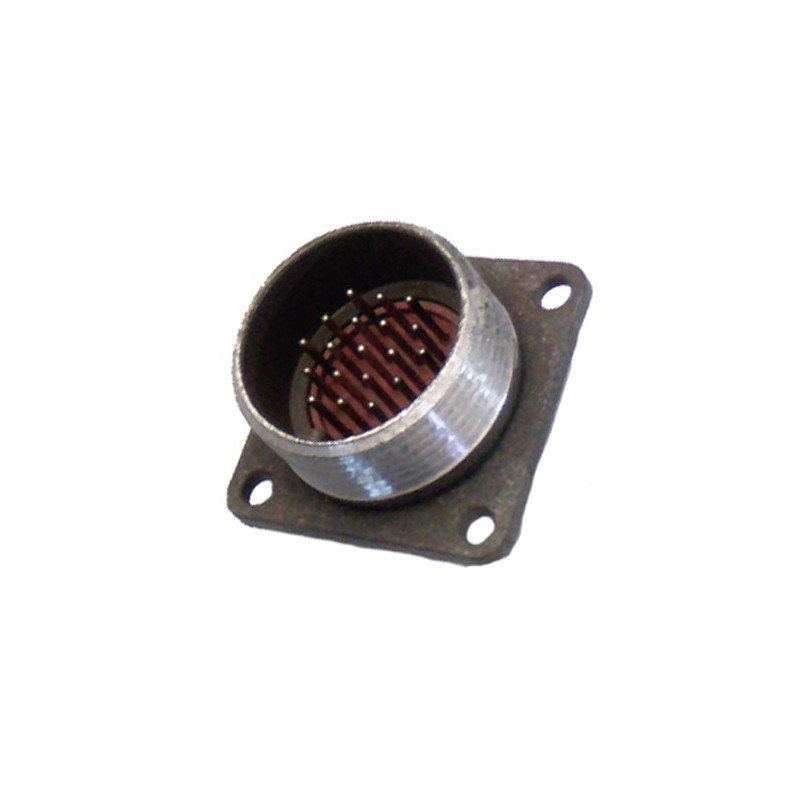

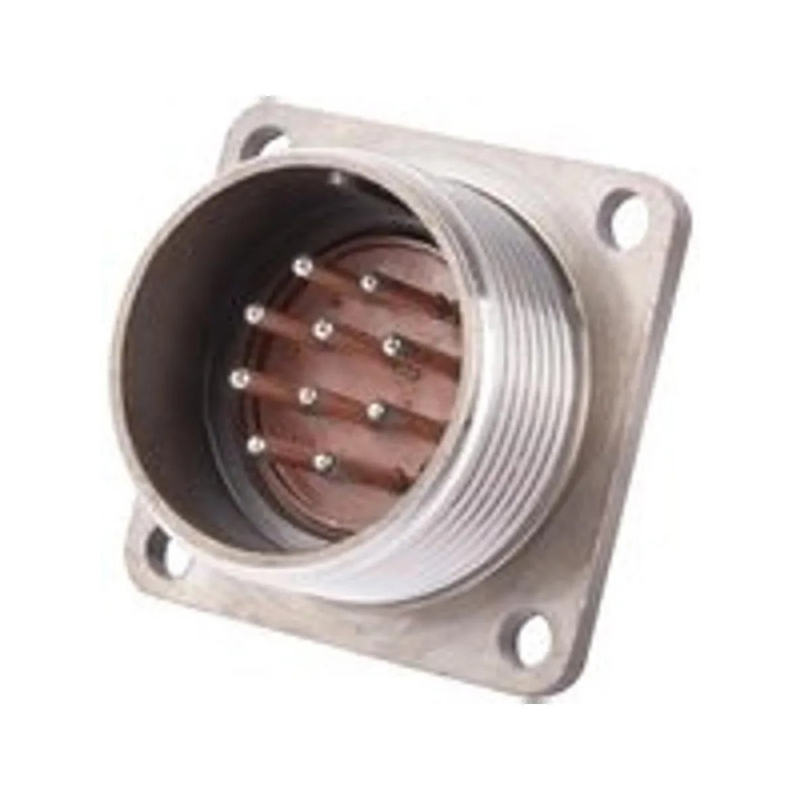

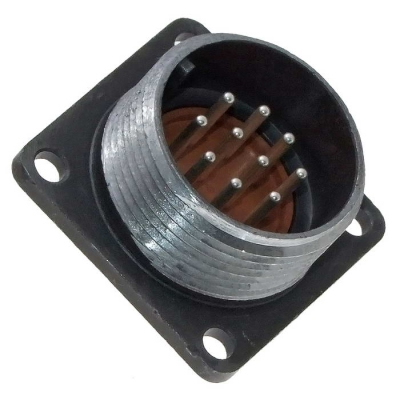

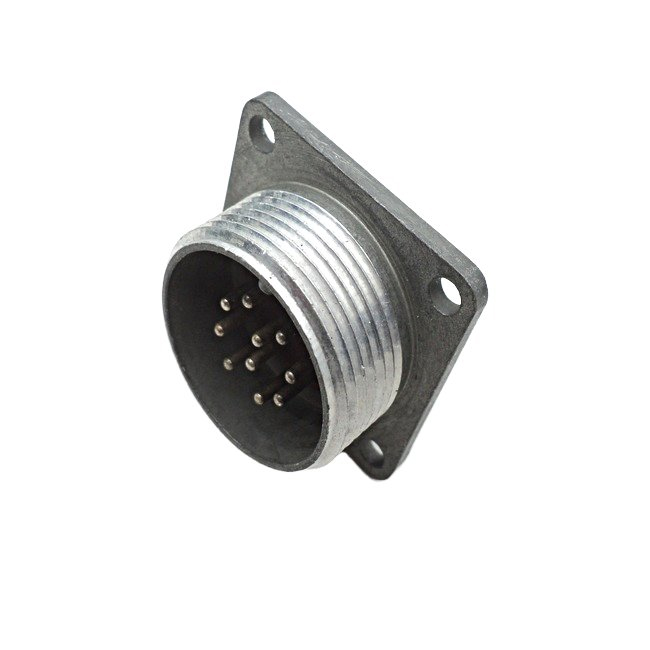

2РМД24Б10ШВ1 Сектор «5» (артикул 1606) представляет собой цилиндрический низкочастотный негерметичный электрический разъём серии 2РМД. Изделие выполнено в виде блочной вилки с условным размером корпуса 24 и предназначено для соединения и разъединения электрических цепей постоянного и переменного тока. Рабочий частотный диапазон достигает 3 МГц, допустимое напряжение составляет от 560 до 700 В.

Разъём применяется в узлах радиоэлектронной аппаратуры общего и специального назначения. Он востребован в авиационном оборудовании, аппаратуре АТИ и корабельных системах, где требуется надёжное разъёмное контактное соединение с фиксацией от самопроизвольного расчленения.

Конструкция и электрические параметры

Соединитель имеет десять штыревых контактов с серебряным покрытием. Способ монтажа — объёмный блочный, без патрубка. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку ответных частей.

• токовая нагрузка на один контакт — 10 А, суммарная — до 83 А;
• сопротивление контактов — не более 2,5 мОм;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Конструкция рассчитана на максимальное сечение подключаемых проводов 1 мм². Усилие расчленения составляет от 0,7 до 98,1 Н в зависимости от числа и сочетания задействованных контактов.

Условия эксплуатации и стойкость

Изделие соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150-69. Рабочая температура находится в пределах от минус 60 до плюс 100 °C, теплостойкость — 100 °C. Допускается кратковременное воздействие экстремальных температур от минус 60 до плюс 180 °C.

• вибрационные нагрузки: от 1 до 5000 Гц с ускорением до 490 м/с²;
• ударные нагрузки: до 5000 м/с²;
• линейное ускорение: до 2000 м/с²;
• акустический шум: до 170 дБ.

Наработка разъёма составляет не менее 1000 часов, допустимое количество циклов сочленения-расчленения — 500.

Маркировка и совместимость

Структура обозначения расшифровывается следующим образом: 2РМД — тип соединителя; 24 — размер корпуса; Б — блочная вилка без патрубка; 10 — количество контактов; Ш — штыревые контакты; 5 — сектор, то есть конкретное сочетание контактов; В — серебряное покрытие; 1 — теплостойкость до 100 °C.

Сектор «5» задаёт схему расположения и назначения контактов в корпусе. Такое сочетание обеспечивает взаимосочленение только с ответной частью, имеющей тот же сектор и совместимое расположение контактов.

Артикул изделия — 1606. Приёмка — «5». Технические условия — ГЕ0.364.126 ТУ или аналогичные.
