2РМД24Б10ШВ1 «5»

Цена:

950 ₽

Технические характеристики

2РМД24Б10ШВ1

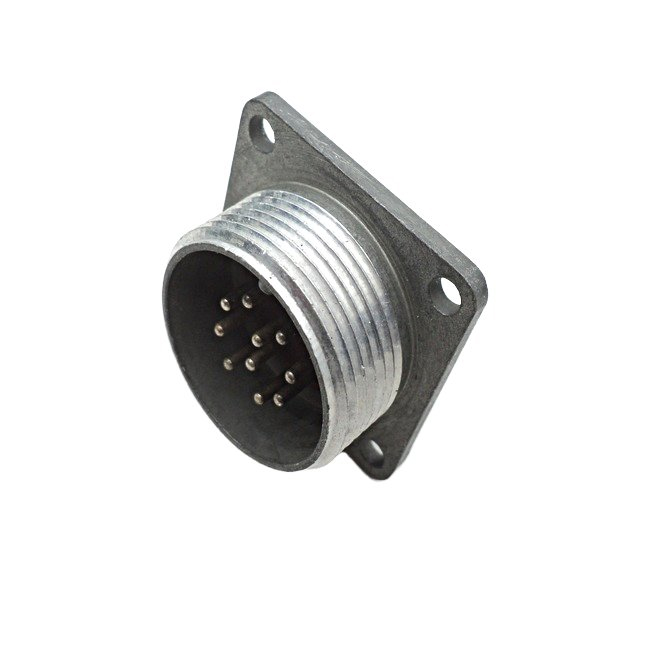

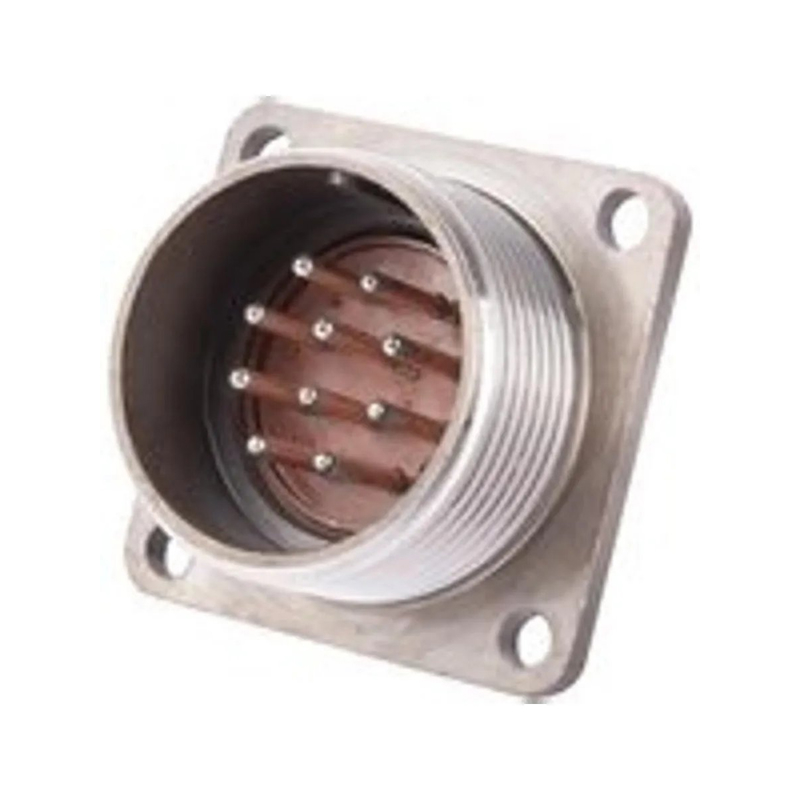

2РМД24Б10ШВ1 — это цилиндрический низкочастотный разъём (вилка приборная блочная) из серии 2РМД, предназначенный для соединения электрических цепей переменного и постоянного тока.

Основные характеристики

Он имеет 10 контактов диаметром 1,5 мм с максимальной токовой нагрузкой до 10 А на контакт и до 83 А на весь соединитель при напряжении до 560 В. Посадочный диаметр корпуса — 24 мм, теплостойкость до 100 °С, негерметичный, без патрубка. Корпус из алюминиевого сплава, контакты из латуни с серебряным покрытием, изолятор из карболита.

Условия эксплуатации

Работает в диапазоне температур от -60 до +100 °С, устойчив к вибрации (1–5000 Гц, до 490 м/с²), ударам (до 5000 м/с²) и линейному ускорению до 2000 м/с². Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений или наработка от 1000 часов.

Конструкция и монтаж

Метод сочленения — резьбовой (шаг M27×1,5), поляризация одношпоночная, монтаж на панель пайкой. Габариты: 33×33×25 мм, цвет корпуса серый, изолятора коричневый. Соответствует нормам ГЕ0.364.126ТУ.

Описание

Назначение

2РМД24Б10ШВ1 «5» — цилиндрический низкочастотный разъём серии 2РМД, представляющий собой вилку приборную блочную. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в составе электротехнической и радиотехнической аппаратуры. Разъём обеспечивает механическое крепление и электрический контакт между ответными частями, применяется в приборах и блоках, где требуется надёжная коммутация при воздействии вибрации, ударов и линейных ускорений.

Подтверждённые технические характеристики

Электрические параметры

Количество контактов — 10.
Диаметр контактов — 1,5 мм.
Максимальная токовая нагрузка на контакт — до 10 А.
Максимальная токовая нагрузка на весь соединитель — до 83 А.
Максимальное рабочее напряжение — до 560 В.
Сопротивление изоляции — не менее 5000 МОм.
Ресурс — 500 сочленений либо наработка от 1000 часов.

Конструктивные параметры

Посадочный диаметр корпуса — 24 мм.
Метод сочленения — резьбовой, шаг резьбы M27 на 1,5.
Поляризация — одношпоночная.
Исполнение — негерметичное, без патрубка.
Габаритные размеры — 33 на 33 на 25 мм.
Материал корпуса — алюминиевый сплав, цвет серый.
Материал контактов — латунь с серебряным покрытием.
Материал изолятора — карболит, цвет коричневый.
Теплостойкость — до 100 градусов Цельсия.

Условия эксплуатации

Разъём работоспособен в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате.

Монтаж и применение

Монтаж производится на панель пайкой. Сочетание резьбового сочленения с одношпоночной поляризацией исключает неправильное соединение и обеспечивает устойчивый контакт при механических нагрузках. Вилка применяется в составе блоков и приборов, где используются ответные части серии 2РМД с соответствующим посадочным диаметром и числом контактов.

Приёмка и соответствие

Товар поставляется с приёмкой «5». Изделие соответствует нормам ГЕ0.364.126ТУ. Артикул товара — 1607, категория — 2РМД. Производитель в предоставленных данных не указан.
