Назначение соединителя 2РМД24Б10ША1В «5»

2РМД24Б10ША1В «5» — это цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМД, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока. Изделие применяется в приборных и промышленных системах, где требуется стабильная коммутация длинных электрических цепей и высокая надёжность в сложных климатических условиях.

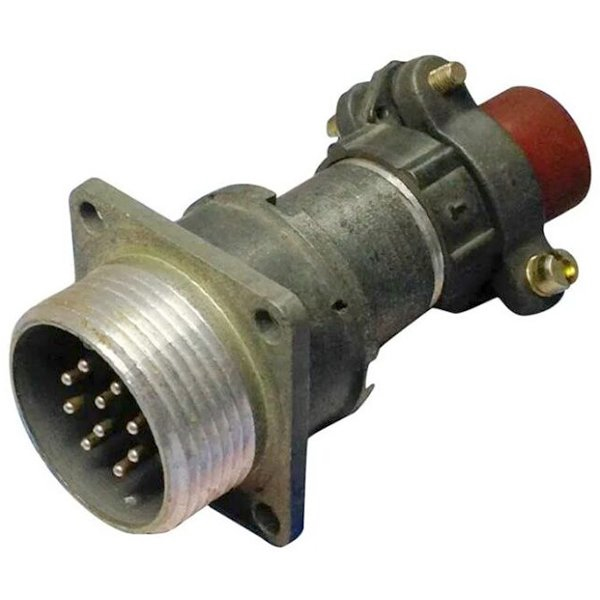

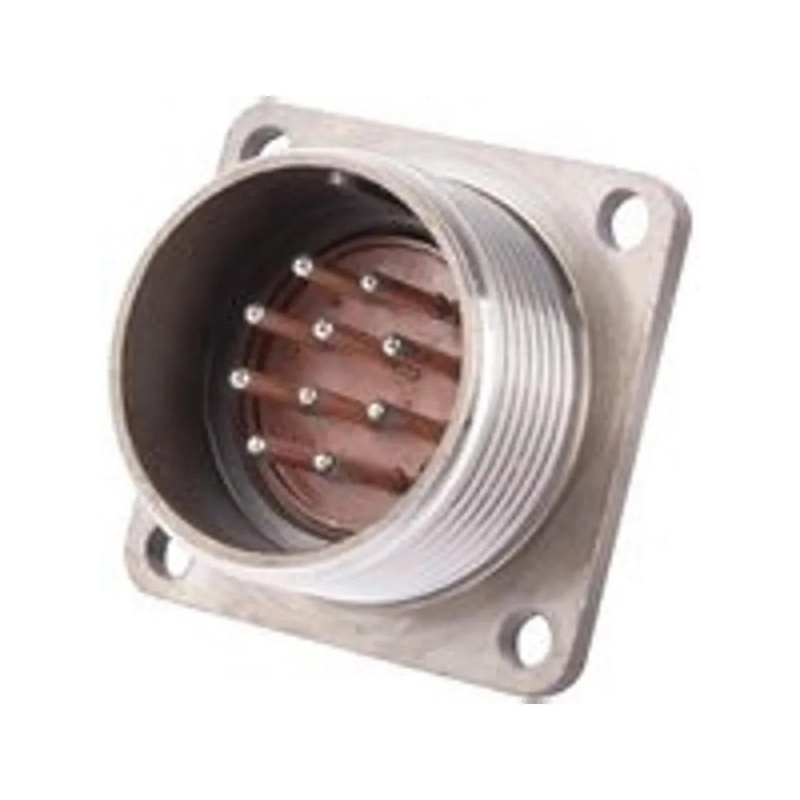

Данное исполнение представляет собой приборную вилку блочного типа с 10 контактами штыревого исполнения. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных электротехнических сборках. Артикул товара — 1605, категория — 2РМД.

Конструктивные особенности и расшифровка маркировки

Обозначение 2РМД24Б10ША1В «5» построено по стандартной схеме маркировки серии и несёт полную информацию о конструкции соединителя.

• 2РМД — тип изделия: низкочастотный цилиндрический негерметичный соединитель.
• 24 — посадочный диаметр корпуса, равный 24 мм.
• Б — блочный корпус, предназначенный для приборного монтажа.
• 10 — количество контактов в соединителе.
• Ш — штыревое исполнение контактов, то есть вилка.
• А — диаметр контактов, равный 1,5 мм.
• 1 — теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Таким образом, приборная вилка блочного типа с посадочным диаметром корпуса 24 мм и десятью штыревыми контактами диаметром 1,5 мм рассчитана на эксплуатацию в широком спектре климатических условий.

Технические характеристики

Соединитель 2РМД24Б10ША1В «5» обладает следующими подтверждёнными параметрами. Рабочее напряжение достигает 560 В, максимальный ток на один контакт составляет 10 А, а общий ток — до 83 А. Сопротивление изоляции — не менее 5000 МОм.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов допускается нагрев до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Ресурсные показатели также нормированы: минимальная наработка составляет 1000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель 2РМД24Б10ША1В «5» востребован в приборных и промышленных системах, работающих в сложных климатических условиях. Он обеспечивает надёжное соединение электрических цепей переменного и постоянного тока, в том числе протяжённых линий, где важна стабильность контакта и устойчивость к механическим нагрузкам.

Приёмка «5» указывает на то, что изделие прошло установленный контроль качества и может использоваться в ответственных узлах промышленного и приборного оборудования.
