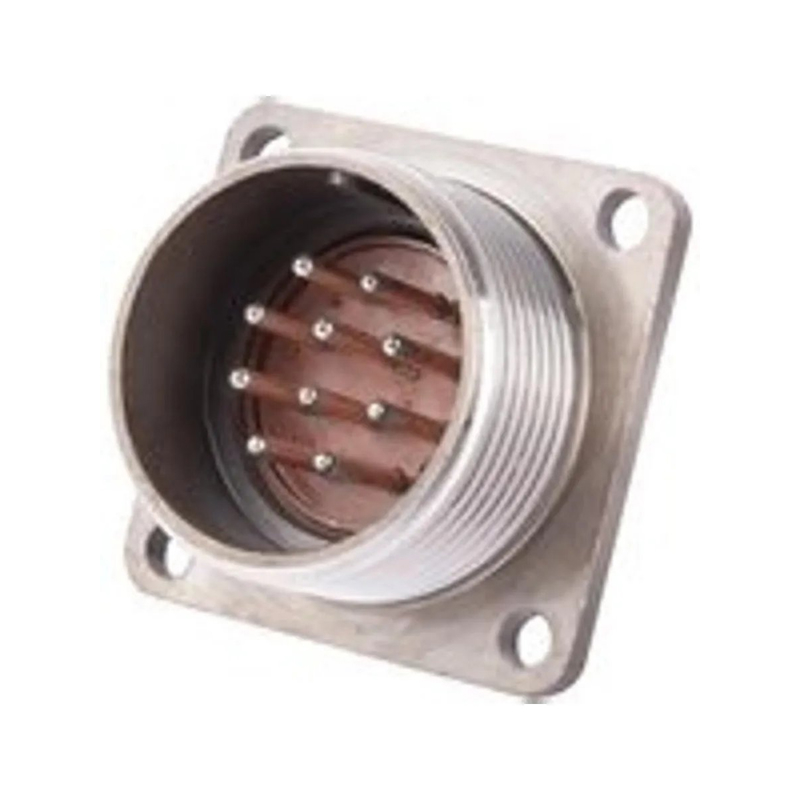

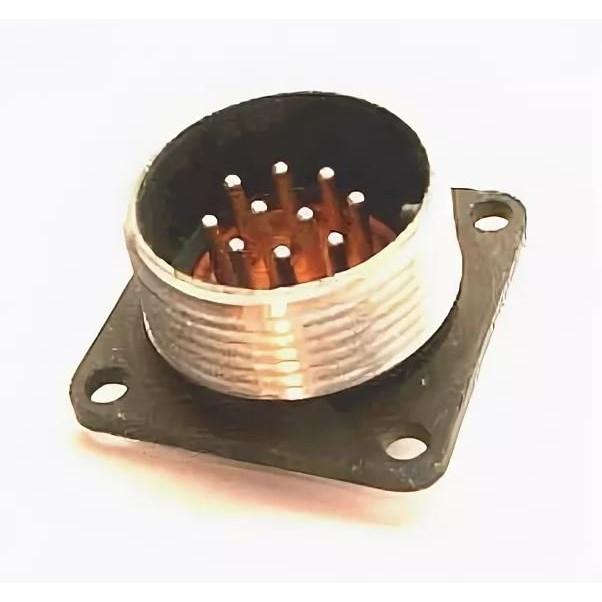

Назначение соединителя 2РМД24Б10Ш5В1В

Разъем 2РМД24Б10Ш5В1В относится к серии 2РМДТ и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для использования в электрических цепях различного назначения и обеспечивает надёжное электрическое соединение при передаче сигналов и питания в составе электронных устройств и систем.

Конструктивно изделие выполнено в блочном исполнении с посадочным отверстием диаметром 24 мм. Такой тип монтажа предполагает установку разъёма непосредственно на блок или панель оборудования, что упрощает компоновку аппаратуры и обеспечивает удобный доступ к сочленению в процессе эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Все значения соответствуют описанию изделия и могут использоваться при подборе разъёма под конкретную задачу.

• Количество контактов: 10.
• Тип: вилка.
• Способ монтажа: на блок.
• Вид контакта: цилиндрический.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений: 500.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Климатическое исполнение: всеклиматическое.

Материалы и конструктивные особенности

Корпусные детали разъёмов этой серии изготовлены из специального алюминиевого сплава АЛ-11, а изоляторы выполнены из пресс-материала АГ-4. Применение указанных материалов обеспечивает механическую прочность корпуса, стойкость к воздействию внешней среды и стабильность изоляционных свойств в течение всего срока службы.

Серебряное покрытие цилиндрических контактов способствует снижению переходного сопротивления и повышению надёжности электрического контакта при многократных сочленениях. Ресурс в 500 сочленений позволяет использовать разъём в оборудовании, где предусмотрены периодические подключения и отключения.

Условия эксплуатации

Всеклиматическое исполнение и широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать соединитель в различных климатических зонах, включая районы с холодным и жарким климатом. Негерметичная конструкция предполагает применение в условиях, где не требуется полная герметизация стыка.

Область применения

Разъем 2РМД24Б10Ш5В1В подходит для использования в различных электронных устройствах и системах, в том числе в составе блоков и панелей промышленного и специального оборудования. Благодаря сочетанию десяти контактов, высоких значений рабочего напряжения и тока, а также длительному сроку сохраняемости, изделие востребовано в задачах, где требуется прочное и долговечное электрическое соединение.

При монтаже следует учитывать блочный способ установки и посадочное отверстие диаметром 24 мм. Перед применением рекомендуется убедиться в соответствии параметров разъёма требованиям конкретной электрической цепи, включая токовую нагрузку до 50 А и напряжение до 560 В.
