Назначение и область применения

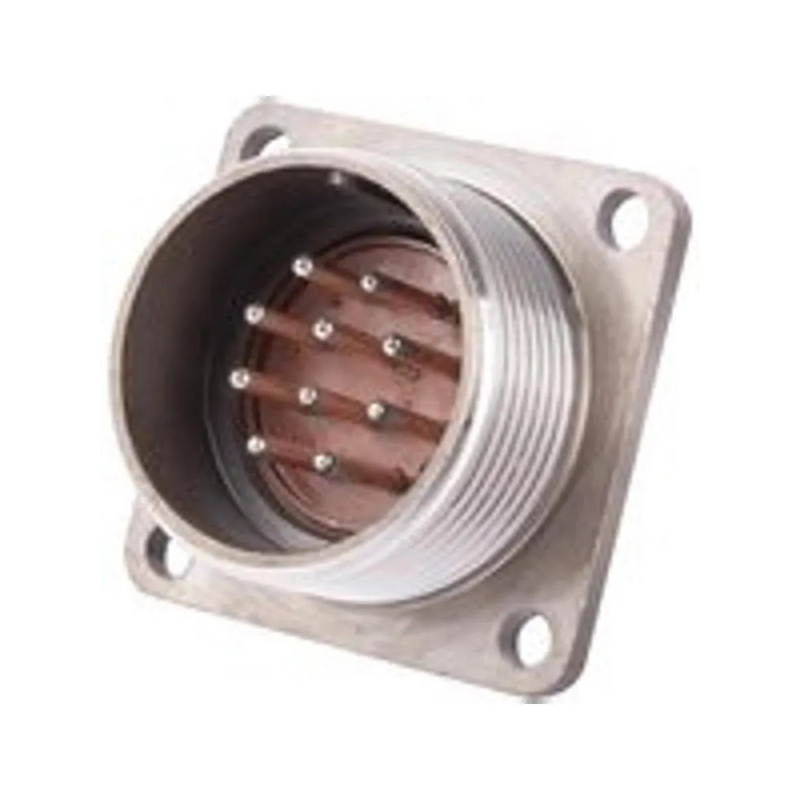

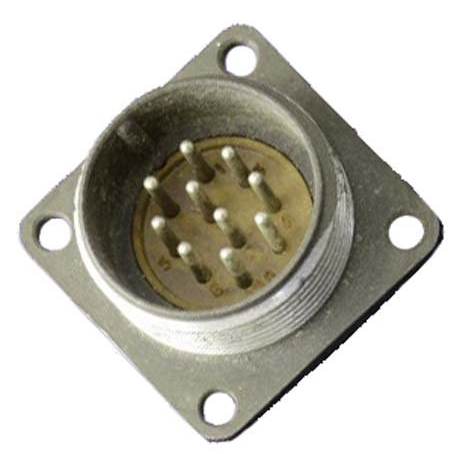

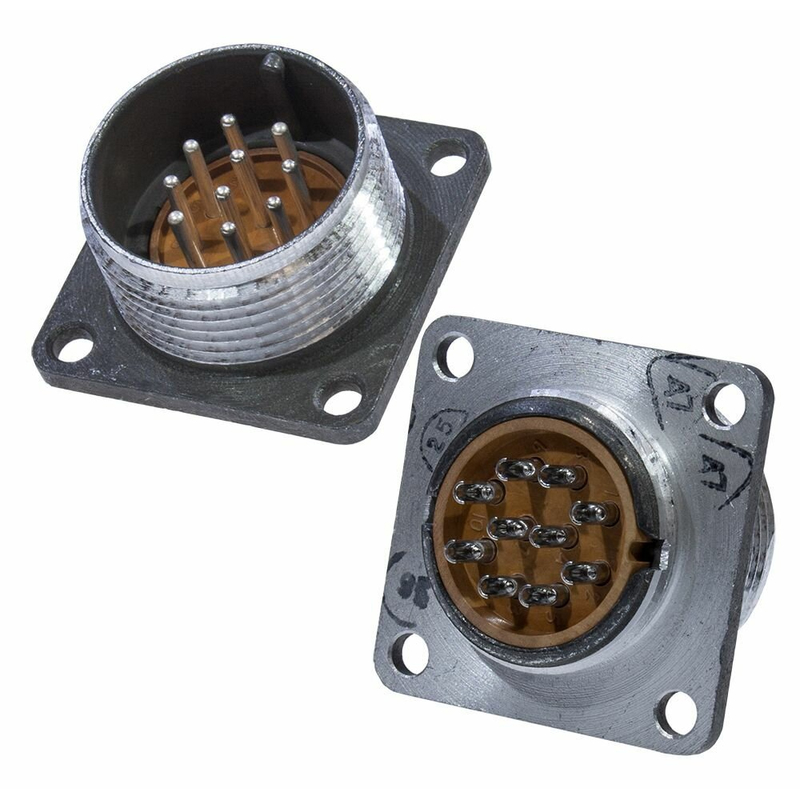

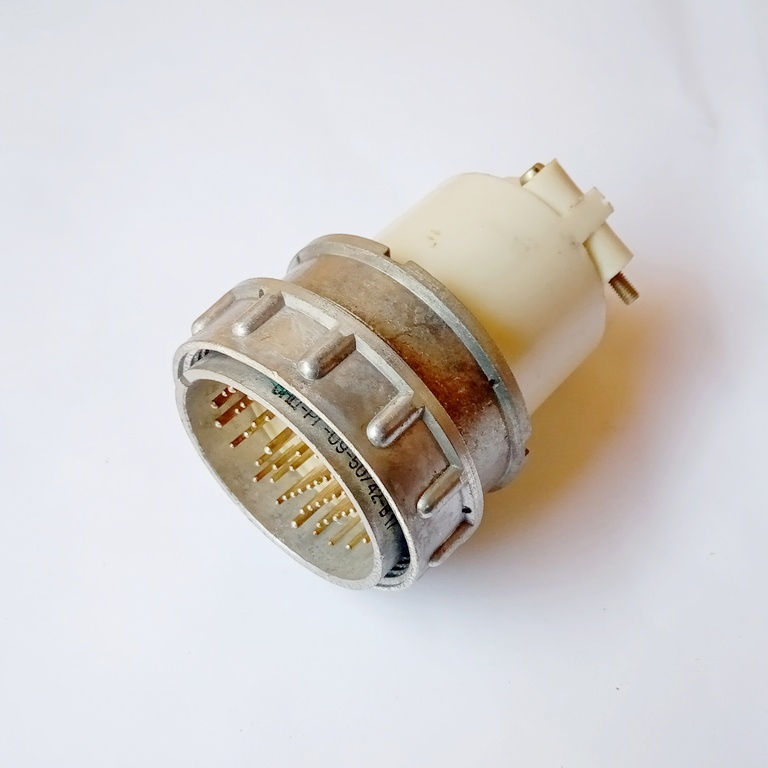

2РМД24Б10Ш5В1 — вилка блочная (приборная) импортного производства из серии цилиндрических низкочастотных негерметичных разъемов 2РМД. Изделие предназначено для надежного соединения и разъединения электрических цепей переменного и постоянного тока в промышленных и приборных системах. Разъем устанавливается в отверстие лицевой панели и ориентирован на блочное подключение без кожуха, что делает его удобным для монтажа в корпусах электротехнических устройств, распределительных шкафах и на приборных панелях.

Данная вилка применяется в различных электротехнических устройствах, включая сварочные автоматы (например, АДГ-500), приборы и промышленное оборудование, где требуется стабильное электрическое соединение с возможностью многократного сочленения и расчленения. Импортная версия соответствует стандартам серии 2РМД и часто маркируется как ГЕ0.364.126 ТУ.

Конструктивные особенности и технические характеристики

Корпус разъема выполнен из металла или карболита в зависимости от модификации. Конструкция предусматривает резьбовой метод сочленения без патрубка и цилиндрическую форму объемного монтажа. Контакты извлекаемые, с покрытием серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров. Для монтажа используются контакты с пайкой или обжимом.

Основные технические параметры

• Посадочный диаметр корпуса: 24 мм
• Количество контактов: 10 штук, извлекаемых, диаметром 1,5 мм
• Токовая нагрузка: до 10 А на контакт, до 83 А суммарно на соединитель
• Напряжение: до 560 В (переменный и постоянный ток)
• Теплостойкость: плюс 100 градусов Цельсия
• Габаритные размеры: 33 на 33 на 25 мм
• Масса: не более 20 г
• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат)
• Рабочая температура: от пониженных значений до плюс 100 градусов Цельсия

Преимущества и условия эксплуатации

Блочная конструкция без кожуха упрощает монтаж в панели и сокращает занимаемое пространство внутри прибора. Резьбовое сочленение обеспечивает надежную фиксацию ответной части и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях. Серебряное покрытие контактов увеличивает срок службы и сохраняет стабильные электрические характеристики при многократных циклах соединения.

Климатическое исполнение УХЛ2.1 допускает эксплуатацию в условиях умеренного и холодного климата. Рабочий диапазон температур начинается от пониженных значений и достигает плюс 100 градусов Цельсия, что позволяет использовать разъем в оборудовании, подверженном нагреву в процессе работы. Суммарная токовая нагрузка до 83 А на соединитель и напряжение до 560 В обеспечивают широкие возможности применения в силовых и управляющих цепях промышленного оборудования.

Импортное исполнение сохраняет совместимость с отечественными ответными частями серии 2РМД, что позволяет применять вилку как при замене вышедших из строя элементов, так и при комплектации новых изделий. Артикул для заказа и учета: 70100.
