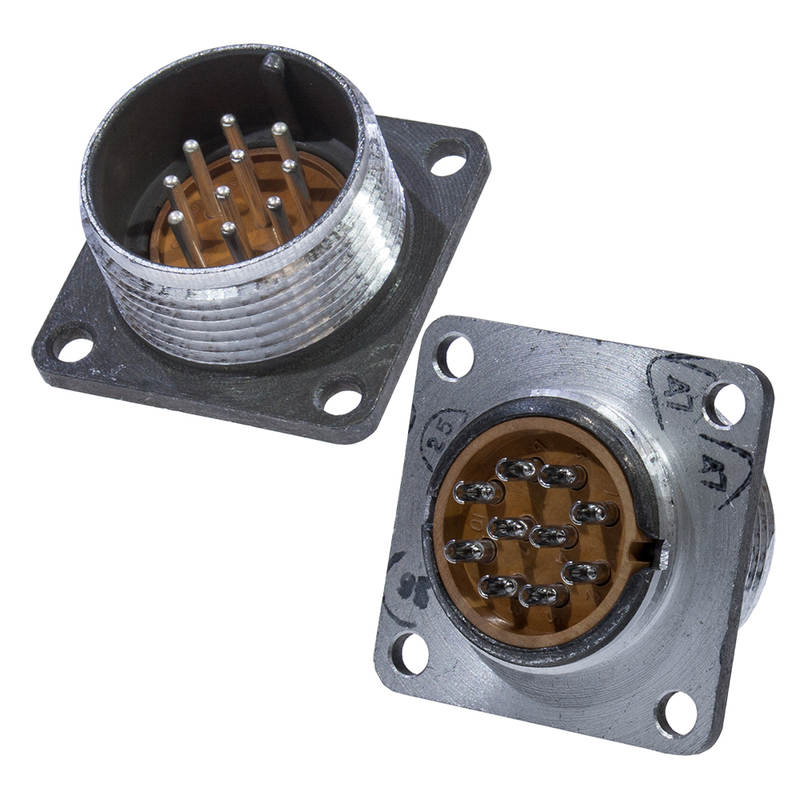

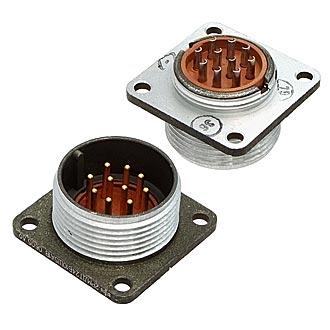

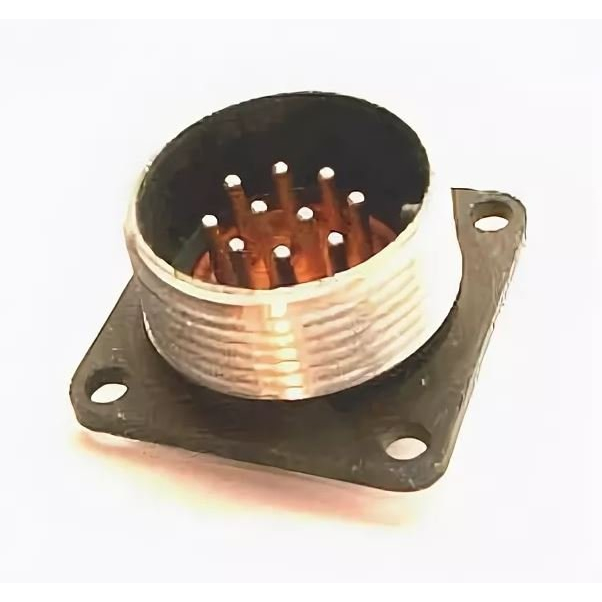

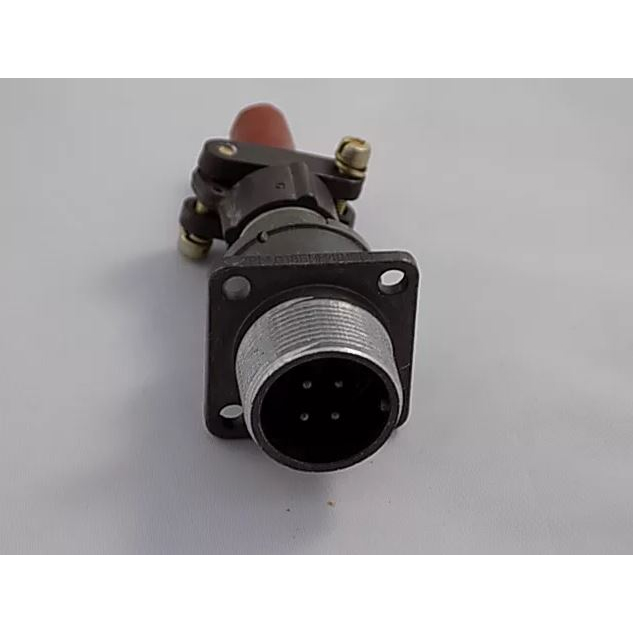

Назначение соединителя 2РМД24Б10Ш5А1В

Соединитель 2РМД24Б10Ш5А1В относится к категории цилиндрических низкочастотных электрических соединителей серии 2РМД. Данные изделия предназначены для быстрого и надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре как общего, так и специального назначения. Приборный (блочный) тип корпуса позволяет монтировать соединитель непосредственно на корпус блока, панель или шасси аппаратуры, обеспечивая стабильный электрический контакт при эксплуатации в жёстких условиях.

Изделие применяется в составе кабельных сборок, соединительных жгутов и межблочных коммутаций. Оно подходит для работы с экранированными и неэкранированными кабелями, что делает его универсальным решением для построения как силовых, так и сигнальных линий передачи. Благодаря негерметичному исполнению соединитель ориентирован на применение внутри защищённых объёмов аппаратуры, где не требуется полная влагонепроницаемость.

Подтверждённые особенности конструкции

Соединитель выполнен в тропикоустойчивом и всеклиматическом исполнении, что подтверждает его пригодность к эксплуатации в условиях повышенной влажности, перепадов температур и воздействия агрессивных факторов окружающей среды. Условный размер корпуса — 24, вид корпуса — блочный (приборный). Сочленение резьбовое, что обеспечивает механическую фиксацию ответных частей и устойчивость к вибрационным нагрузкам.

Количество контактов — 10. Буквенное обозначение А в маркировке указывает на золочение контактной поверхности, а Ш обозначает штыревой (вилочный) тип контактов. Ниже приведены основные технические параметры, соответствующие данной серии соединителей:

• Максимальное рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на контакт — до 10 А.
• Сопротивление электрического контакта: для контакта диаметром 1,5 мм — 2,5 мОм, диаметром 2,0 мм — 1,6 мОм, диаметром 3,0 мм — 0,8 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Вибрационные нагрузки — диапазон частот от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате (50 g).
• Одиночные удары — ускорение 5000 метров на секунду в квадрате (500 g).
• Многократные удары — ускорение 1000 метров на секунду в квадрате (100 g).

Покрытие контактов и его значение

Золочёные контакты, обозначенные литерой А, обеспечивают низкое и стабильное переходное сопротивление, высокую коррозионную стойкость и увеличенный ресурс коммутационных циклов. Это особенно важно для слаботочных сигнальных цепей, где недопустимы потери и окисление поверхности. В отличие от серебряного покрытия, золото не образует сульфидных плёнок, что сохраняет электрические параметры при длительном хранении и эксплуатации во влажной среде.

Применение и условия эксплуатации

Соединители серии 2РМД, к которой относится модель 2РМД24Б10Ш5А1В, используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Типовые области применения включают:

1. Межблочные соединения в приборах и стойках управления.
2. Подключение кабельных жгутов к пультам и панелям.
3. Коммутацию сигнальных и силовых линий в составе специальной аппаратуры.
4. Монтаж с экранированными кабелями для защиты от электромагнитных помех.
5. Использование в аппаратуре, подверженной вибрации и ударным нагрузкам.

Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах, включая районы с тропическим климатом. Резьбовое сочленение предотвращает самопроизвольное разъединение под действием вибрации и обеспечивает механическую прочность соединения. Приборный корпус упрощает установку на блоки и шасси, а десять контактов дают возможность организовать одновременно несколько независимых цепей в одном разъёме.

Соединитель поставляется как отдельное изделие категории 2РМД под артикулом 1602. Производитель в предоставленных данных не указан, комплектация и гарантийные условия не приводятся. Перед применением рекомендуется уточнять схему распайки и совместимость с ответной частью по конструкторской документации.
