Назначение

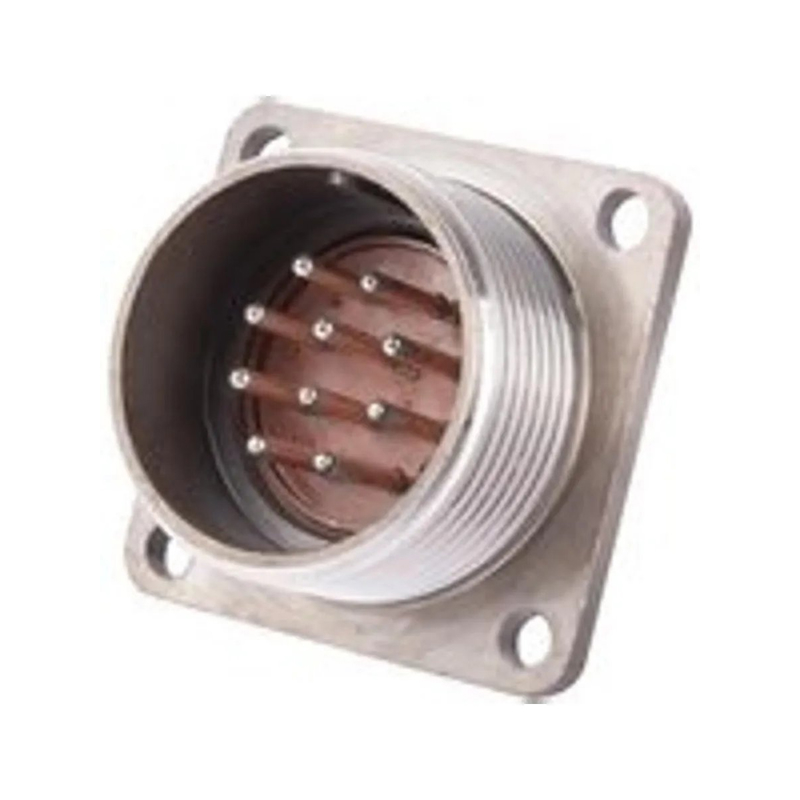

2РМД24Б10ГВ1 «5» — негерметичная приборная розетка цилиндрического разъёма серии 2РМДТ с десятью контактами. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Допустимая токовая нагрузка составляет до 10 А на контакт и суммарно до 83 А при напряжении до 560–700 В.

Розетка применяется там, где требуется надёжное электрическое соединение в тяжёлых условиях эксплуатации: в авиационной, военной и промышленной технике. Конструкция рассчитана на работу при пониженном давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба и при влажности 98 процентов при температуре плюс 40 градусов Цельсия.

Подтверждённые особенности

Разъём имеет посадочный диаметр 24 мм. Контакты выполнены диаметром 1,5 мм и являются извлекаемыми. Сечение подключаемого провода — до 1 квадратного миллиметра. Переходное сопротивление контакта не превышает 0,0025 Ом, а сопротивление изоляции составляет не менее 5000 МОм.

Покрытие контактов — серебро или золото. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение. Розетка с гнёздами взаимосочетается с вилкой серии 2РМДТ. Монтаж выполняется обжимкой или пайкой, в блочном варианте дополнительный кожух не требуется.

Изделие сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия, при перегреве контактов допускается нагрев до плюс 180 градусов Цельсия. Устойчивость к вибрации — в диапазоне от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате. Выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Приёмка изделия — «5». Срок службы составляет 1000 часов, ресурс сочленений-расчленений — до 500 циклов, сохраняемость — 15 лет.

Основные технические параметры

• Число контактов — 10
• Посадочный диаметр — 24 мм
• Диаметр контактов — 1,5 мм, извлекаемые
• Сечение провода — до 1 квадратного миллиметра
• Сопротивление контакта — не более 0,0025 Ом
• Сопротивление изоляции — не менее 5000 МОм
• Ток на контакт — до 10 А
• Суммарный ток — до 83 А
• Напряжение — до 560–700 В
• Частота тока — до 3 МГц
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия
• Ресурс сочленений — до 500 циклов
• Срок службы — 1000 часов
• Сохраняемость — 15 лет

Применение и условия эксплуатации

Розетка востребована в бортовых и наземных системах, где предъявляются повышенные требования к виброустойчивости, ударопрочности и стабильности контакта. Типичные области — авиационное и военное оборудование, промышленная автоматика, измерительная и связная аппаратура.

Условия эксплуатации включают пониженное давление и высокую влажность, что подтверждает пригодность изделия для работы в герметичных отсеках и в среде с перепадами температур. Резьбовое сочленение с одношпоночной поляризацией обеспечивает плотную фиксацию и защиту от случайного разъединения при вибрации.

Комплектация соответствует блочному приборному исполнению без патрубка. Корпус серого цвета с оранжевыми контактами типичен для данной серии. Монтаж провода выполняется обжимкой или пайкой в зависимости от выбранного способа подключения.
