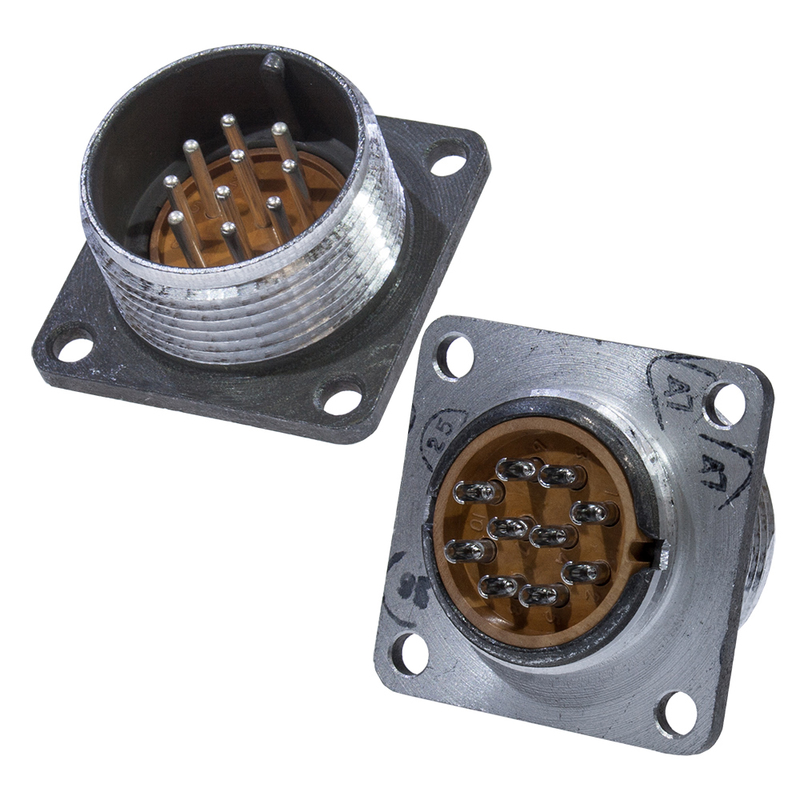

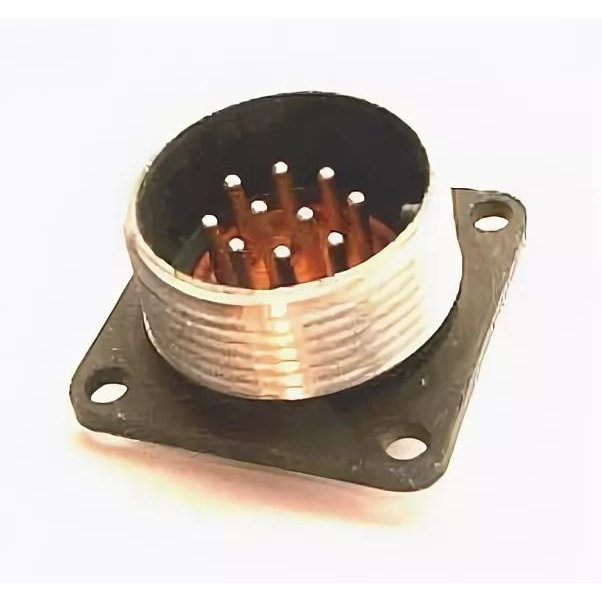

2РМД24Б10Г1В1: низкочастотный цилиндрический разъём для надёжных электрических соединений

2РМД24Б10Г1В1 — цилиндрический электрический соединитель серии 2РМД, рассчитанный на многократное ручное сочленение и применение в низкочастотных цепях постоянного и переменного тока. Исполнение с корпусом 24-й габаритной группы и десятиконтактной вставкой удобно для подключения аппаратуры, шкафов управления, измерительных комплексов, кабельных сборок и другого промышленного оборудования.

Серия 2РМД относится к разъёмам для длинных электрических цепей. Конструкция предусматривает резьбовое сочленение, а одношпоночная поляризация корпуса помогает исключить неверную ориентацию при соединении ответных частей.

Расшифровка обозначения 2РМД24Б10Г1В1

Маркировка позволяет определить ключевые конструктивные особенности разъёма:

Для разъёмов 2РМД24 контактный набор № 1 соответствует десяти контактам диаметром 1,5 мм. Буква «В» в маркировке обозначает серебряное покрытие контактов, а индекс «1» указывает на исполнение с допустимой температурой окружающей среды до +100 °C.

Технические особенности

Разъём 2РМД24Б10Г1В1 применяется для коммутации цепей постоянного и переменного тока, включая сигналы и питание в составе многожильных кабельных трасс. Для соединителей семейства 2РМД заявлена работа в цепях переменного тока частотой до 3 МГц.

Основные характеристики исполнения с 10 контактами:

• Количество контактов — 10.

• Тип контактов — гнёзда, предназначенные для сопряжения со штыревой частью ответного соединителя.

• Диаметр контактов — 1,5 мм.

• Максимальное рабочее напряжение — до 560 В.

• Максимальная токовая нагрузка на один контакт — до 10 А.

• Суммарная допустимая токовая нагрузка контактной группы — до 83 А при соблюдении условий эксплуатации и распределении нагрузки.

• Сопротивление контакта диаметром 1,5 мм — не более 0,0025 Ом.

• Резьбовое соединение корпуса — M24×1.

• Посадочное исполнение — блочное, для закрепления на панели оборудования.

Серебряное покрытие контактов способствует получению малого переходного сопротивления. Для соединителей серии 2РМ в справочных данных указывается переходное сопротивление соединения не более 2 мОм; фактические параметры конкретной сборки зависят от состояния контактных поверхностей, корректности обжима или пайки проводников и качества сочленения.

Где применяется разъём

Блочный разъём 2РМД24Б10Г1В1 подходит для стационарной установки на оборудовании, когда необходимо организовать разъёмный интерфейс между внутренним монтажом изделия и внешним кабелем. Типичные направления применения:

• Системы промышленной автоматики и управления.

• Электротехнические шкафы, пульты и приборные панели.

• Измерительное, испытательное и диагностическое оборудование.

• Аппаратура связи, телемеханики и сигнализации.

• Кабельные соединения в специализированной электронной технике.

• Машиностроительное и транспортное оборудование.

• Системы питания и передачи управляющих сигналов, где требуется 10 независимых электрических цепей.

Исполнение «Б» особенно удобно в случаях, когда разъём должен быть неподвижно закреплён на корпусе изделия, а кабельная часть подключается снаружи через совместимую ответную вилку со штыревыми контактами.

Что учитывать при подборе

При выборе ответной части к 2РМД24Б10Г1В1 необходимо проверить не только серию и габарит корпуса, но и полное совпадение контактной схемы. Ответный разъём должен иметь:

• Совместимую серию 2РМД или предусмотренное документацией сопрягаемое исполнение.

• Габарит 24.

• Вставку на 10 контактов.

• Набор контактов № 1 с диаметром 1,5 мм.

• Штыревые контакты для соединения с гнездовой частью «Г».

• Подходящее кабельное исполнение, способ герметизации и тип концевой гайки — с учётом конструкции кабеля и требований к монтажу.

Также важно оценить рабочее напряжение, ток по каждому контакту, температуру, вибрационные нагрузки, наличие пыли и влаги, необходимость экранирования кабеля и ресурс сочленений. Нельзя ориентироваться только на внешнее совпадение диаметра корпуса: несовпадение контактной вставки или ключевания может привести к повреждению контактов и ошибкам при подключении.

Итог

2РМД24Б10Г1В1 — это блочный десятиконтактный цилиндрический разъём с гнездовыми контактами диаметром 1,5 мм и серебряным покрытием. Он рассчитан на создание надёжного разъёмного соединения в низкочастотных силовых, сигнальных и управляющих цепях с рабочим напряжением до 560 В и током до 10 А на контакт. Резьбовое сочленение, панельный корпус и фиксированная контактная схема делают данное исполнение практичным решением для промышленной, приборной и специализированной электротехнической аппаратуры.
