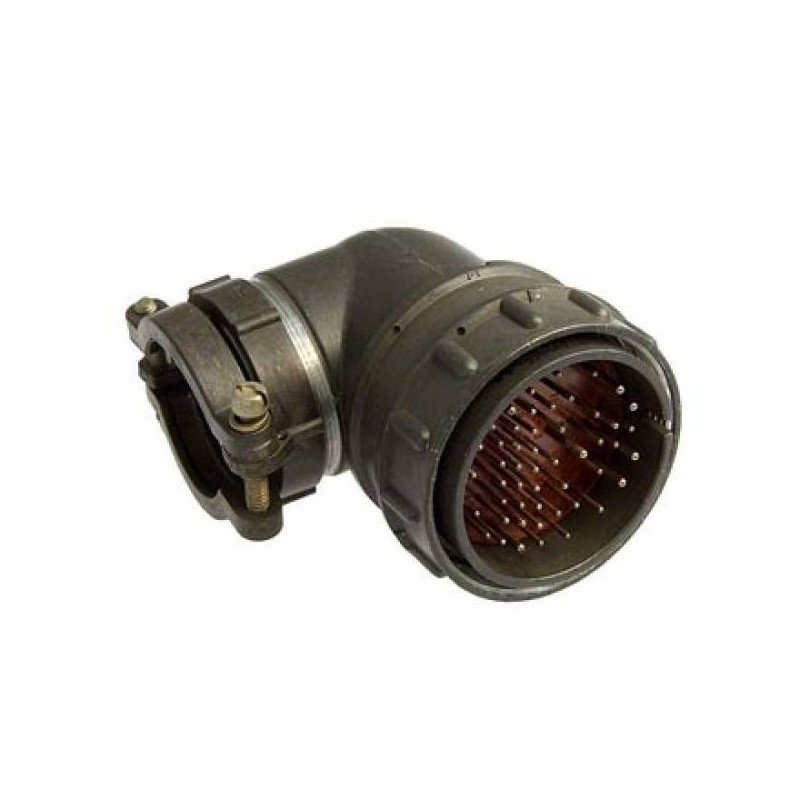

2РМ42КУН50Ш2В1

2РМ42КУН50Ш2В1 — это кабельная цилиндрическая низкочастотная вилка серии 2РМ с 50 контактами, угловым патрубком и серебряным покрытием контактов; она предназначена для соединения электрических цепей в условиях обычной (негерметичной) эксплуатации.

Описание и назначение

• Тип: кабельная вилка (соединитель низкочастотный цилиндрический, негерметичный).

• Серия и размер корпуса: 2РМ, условный габарит D = 42 мм.

• Число контактов: 50 контактов (комбинация посадочных диаметров 1 мм и 1,5 мм).

Электрические параметры

• Номинальное рабочее напряжение: указываются значения порядка 560 В (и встречается 700 В в отдельных спецификациях).

• Токовая нагрузка по отдельным контактам: для контактов 1 мм — около 4 А, для 1,5 мм — около 8 А (встречаются и близкие значения 4,5 А и 9 А в разных источниках).

• Сопротивление контакта: приведены значения порядка 0,005 Ом и 0,0025 Ом в разных спецификациях.

Конструктив и материалы

• Корпус: «К» в обозначении означает кабельный корпус; «У» — угловой патрубок; «Н» — гайка для неэкранированного кабеля; «Ш» — часть соединителя (вилка).

• Покрытие контактов: буква «В» в конце обозначения означает покрытие серебром.

• Теплостойкость изолятора и комплектующих: рабочий диапазон температур обычно указывается до +100 °C (и от −60 °C в некоторых описаниях).

Габариты и механика

• Внешние размеры в спецификациях: D1 ≈ 42 мм, D2 ≈ 51 мм, Lmax ≈ 25–62,5 мм в зависимости от метода измерения и варианта исполнения; точные установочные размеры нужно проверять по техкарте производителя.

• Конструкция: корпус, изоляторы, контакты (штырь/гнездо), пружинные элементы, накладная гайка и патрубок для крепления кабеля.

Применение и совместимость

• Применяется в электроаппаратуре и кабельных системах для передачи низкочастотных сигналов и питания в тех случаях, когда требуется многоконтактное последовательное соединение.

• Важно подбирать соответствующую ответную часть (розетку/штекерный блок) той же серии и типа (кабельный ↔ блочный не взаимозаменяемы).

Пример иллюстрации (как читать маркировку)

• Разбор маркировки 2РМ42КУН50Ш2В1: 2РМ — серия; 42 — габарит; К — кабельный корпус; У — угловой патрубок; Н — гайка для неэкранированного кабеля; 50 — число контактов; Ш — вилка; 2 — сочетание контактов; В — серебряное покрытие; 1 — вид контакта (цилиндрический).
