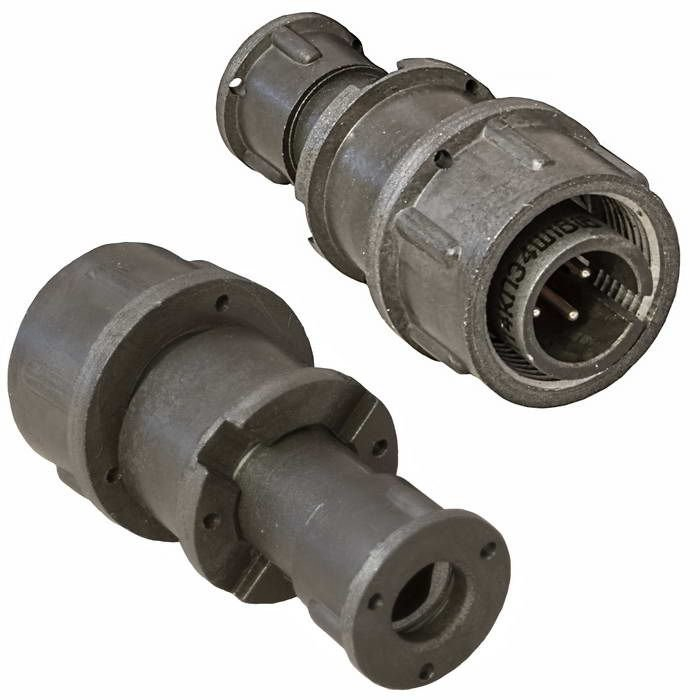

2РМ42КПЭ50Ш2В2

2РМ42КПЭ50Ш2В2 — это цилиндрический низкочастотный кабельный разъём серии 2РМ на 50 контактов, предназначенный для неподвижного (объёмного) монтажа и эксплуатации в электрических цепях постоянного и переменного тока; он имеет комбинацию контактов диаметром 1 мм и 1,5 мм и рассчитан на рабочие напряжения и токи, характерные для этой семейства разъёмов.

Конструкция и назначение

• Тип корпуса: кабельный (вилка) цилиндрической формы с резьбовым способом сочленения; корпус обычно из алюминиевого сплава с анодированием или оксидированным покрытием.

• Назначение: низкочастотные соединения для передачи питания и сигналов в промышленном и бортовом оборудовании; предназначен для объёмного (несофт-панельного) монтажа и пайки или обжимной посадки контактов.

• Герметичность: большинство исполнений серии 2РМ (включая подобные модели) — негерметичные (без классической влагозащиты) — используются в условиях, где герметичность не требуется.

Контакты и электрические параметры

• Количество и сочетание контактов: 50 контактов в сочетании (например, 43 контакта Ø 1 мм и 7 контактов Ø 1,5 мм — типичное распределение для обозначений с "50Ш2").

• Номинальные токи на контакт: примерно 4 A для контактного диаметра 1 мм и 8 A для 1,5 мм; суммарный допустимый ток для разъёма — порядка 190 A (зависит от конкретного исполнения и условий).

• Рабочее напряжение и прочность изоляции: рабочее напряжение до ~560–700 V в зависимости от исполнения, электрическая прочность изоляции (испытательное напряжение) на уровне нескольких киловольт (порядка 1850–2300 V в нормальных условиях).

• Сопротивление контактов и изоляции: контактное сопротивление типично не более 5 mΩ для Ø1 мм и 2,5 mΩ для Ø1,5 мм; сопротивление изоляции — порядка нескольких тысяч МОм (например, 5000 MΩ в типовых паспортах).

Механические и эксплуатационные характеристики

• Материалы: корпус — алюминиевый сплав, контакты — латунь с серебряным покрытием; изолятор — диэлектрический прессматериал (карболит/эпоксид).

• Размеры и монтаж: диаметр корпуса порядка 42–51 мм (в зависимости от точного типоисполнения), резьба накидной гайки частого типа M45×1,5 для фиксации; есть варианты с прямым патрубком и с гайкой для неэкранированного или экранированного кабеля.

• Температурный диапазон: обычно от −60 до +100 °C (в зависимости от материала изолятора и исполнения).

• Ресурс: ресурс сочленений — сотни (например, 500) циклов "сочленение/расчленение"; срок хранения — десятилетия (в отдельных данных указывается до 15–25 лет).

Вариации и маркировка

• Обозначение и расшифровка: 2РМ — серия разъёмов; 42 — условный размер корпуса; КПЭ/КПН/КПН и т.п. — обозначают вид корпуса и исполнения патрубка; 50 — число контактов; Ш — круглая форма контактов; 2 — сочетание контактов по диаметрам; В2 (или В1) — исполнение вилки/гнезда и вариант конструктивного исполнения. Конкретные буквы/цифры указывают на тип патрубка, наличие гайки, вид уплотнений и т.п..

• Исполнения: есть близкие модели с буквенными вариациями (например, 2РМ42КПЭ50Ш2В1, 2РМТ42КПН50Ш2В1В и др.) — они отличаются деталями корпуса, патрубка и типом крепления кабеля, но общая электрическая схема и контактная компоновка схожи.

Применение

• Типичные области: промышленная автоматика, измерительная аппаратура, бортовое и мобильное оборудование, силовая и сигнальная проводка там, где требуется многоконтактное цилиндрическое соединение низкой/средней частоты.

• Примеры сценариев: соединение блоков питания и приборов, коммутация сигналов между модулями, кабельные вводы в шкафах и корпусах оборудования.

Пример подключения (иллюстрация)

• В типичном варианте группа мелких контактов (Ø 1 мм) используется для сигналов и низких токов, а более крупные (Ø 1,5 мм) — для питания или силовых цепей; при монтаже контакты припаяны или обжаты на кабельные жилы, после чего корпус собирают, фиксируют патрубок и затягивают накидную гайку для механической фиксации.
