Разъём 2РМ42Б50Г2А1: особенности конструкции и технические параметры

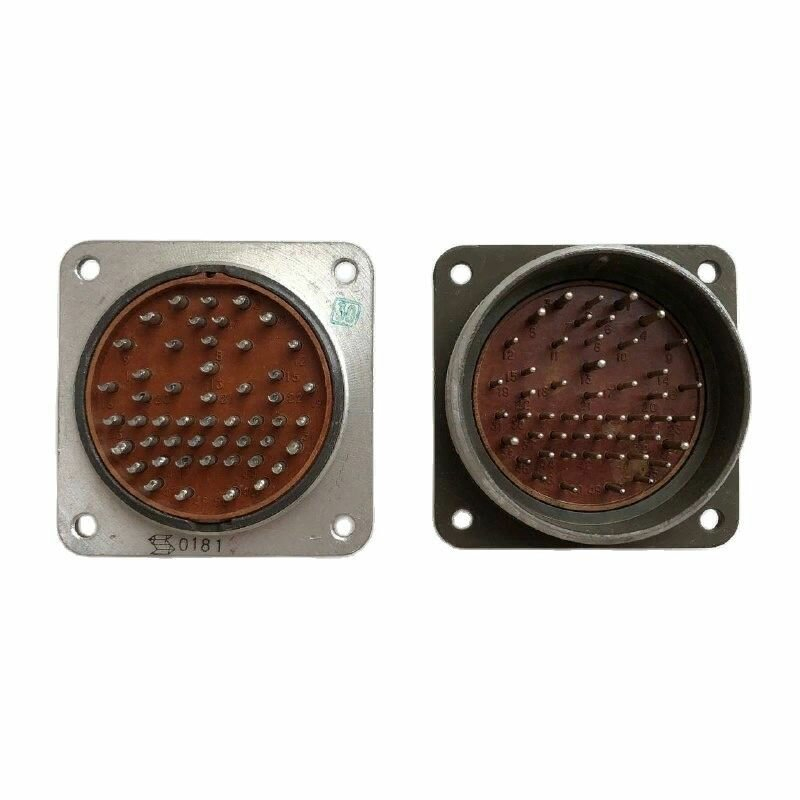

2РМ42Б50Г2А1 — блочная приборная розетка цилиндрического электрического соединителя серии 2РМ. Изделие предназначено для создания надёжных разъёмных соединений в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц, при внутреннем объёмном монтаже аппаратуры.

Назначение разъёма 2РМ42Б50Г2А1

Соединители серии 2РМ применяются в промышленном, специальном, измерительном и энергетическом оборудовании, где важны механическая прочность, вибростойкость, стабильный контакт и возможность многократного сочленения кабельной части с приборным корпусом.

Исполнение 2РМ42Б50Г2А1 относится к разъёмам с корпусом 42-го типоразмера и блочным способом установки. Такая розетка закрепляется на панели, корпусе устройства или монтажной плате, образуя стационарную часть разъёмного соединения. Ответная часть подбирается с учётом типа контактов, схемы их расположения, ключевания и назначения оборудования.

Расшифровка маркировки

Обозначение 2РМ42Б50Г2А1 содержит сведения о конструкции и исполнении изделия:

Для данной модификации предусмотрено 50 контактов двух диаметров: 1,0 мм и 1,5 мм . По справочным данным, сочетание №2 включает 43 контакта диаметром 1 мм и 7 контактов диаметром 1,5 мм.

Основные технические характеристики

Розетка 2РМ42Б50Г2А1 рассчитана на эксплуатацию в цепях с повышенными требованиями к электрической изоляции и качеству контактного соединения.

Указанные параметры характеризуют типовое исполнение 2РМ42Б50Г2А1; при включении разъёма в проект следует сверять конкретную документацию, схему расположения контактов и требования применяемого оборудования.

Конструктивные особенности

В основе разъёма — металлический корпус и изоляционное основание, в котором фиксируются контакты. Контактные группы с золотым покрытием помогают снизить переходное сопротивление и повысить стабильность электрического соединения при длительной эксплуатации, особенно в слаботочных и сигнальных цепях.

Соединение с ответной частью выполняется резьбовым способом. Корпуса имеют одношпоночную поляризацию: она исключает неправильное взаимное положение вилки и розетки при подключении. Для приборной аппаратуры это важно, поскольку предотвращает ошибочное соединение многоконтактных цепей питания, управления, измерения и сигнализации.

Условия эксплуатации

2РМ42Б50Г2А1 разработан для эксплуатации в жёстких условиях, характерных для промышленной и специальной аппаратуры. Рабочий температурный диапазон составляет от –60 до +100 °C . Разъём способен сохранять работоспособность при вибрации в диапазоне от 1 до 5000 Гц, воздействии акустического шума и многократных механических ударах.

Такие свойства делают соединитель востребованным в системах автоматики, измерительных комплексах, источниках питания, шкафах управления, транспортном оборудовании и аппаратуре, работающей при вибрационных либо температурных нагрузках.

Что учитывать при применении

При выборе и установке 2РМ42Б50Г2А1 важно проверить:

• Соответствие ответной части серии 2РМ, типоразмера 42 и требуемого сочетания контактов.

• Совпадение схемы расположения и нумерации контактов с электрической документацией.

• Допустимый ток отдельно для контактов 1,0 мм и 1,5 мм.

• Ограничение суммарного тока через весь соединитель — до 190 А.

• Качество пайки или другого предусмотренного способа присоединения проводников.

• Наличие разгрузки кабеля от механического усилия, если разъём используется совместно с кабельной вилкой.

• Чистоту контактов и отсутствие повреждений покрытия перед монтажом и сочленением.

2РМ42Б50Г2А1 представляет собой многоконтактную блочную розетку для надёжной коммутации силовых, управляющих и сигнальных цепей. Сочетание 50 контактов, резьбовой фиксации, золотого покрытия и устойчивости к внешним воздействиям делает её подходящей для оборудования, в котором требуется плотный монтаж и стабильность электрических параметров в течение длительного срока службы.
