Назначение

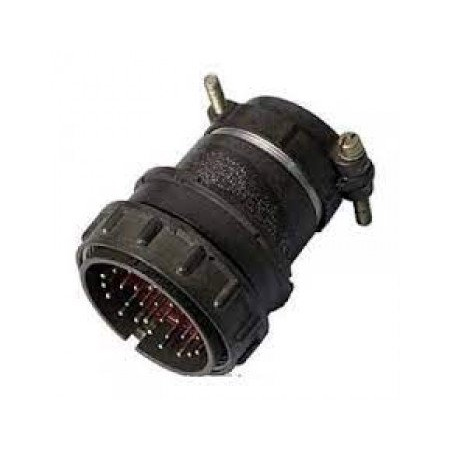

ХВОСТ 2РМ42КПН «5» — это кабельная часть (хвостовик) цилиндрического электрического соединителя серии 2РМ, предназначенная для оконцевания кабеля и обеспечения надёжного, герметичного и виброустойчивого соединения электрических цепей в составе ответных частей соединителей типоразмера 42.

Изделие применяется в области общепромышленной электроники и приборостроения. Оно относится к категории электрических цилиндрических соединителей общего назначения и служит для коммутации цепей питания и сигнальных линий в устройствах и системах, работающих в условиях механических и климатических нагрузок.

Индекс «5» в обозначении соответствует приёмке по пятой категории качества: изделие прошло приёмочные испытания и допущено к применению в ответственных системах, где предъявляются повышенные требования к надёжности и стабильности параметров.

Обозначение и конструкция

Обозначение 2РМ42КПН расшифровывается по элементам серии. Сочетание «2РМ» указывает на тип цилиндрического соединителя общего назначения, «42» — на типоразмер корпуса, буквенные индексы уточняют исполнение части соединителя.

• Индекс «К» — кабельная часть, то есть исполнение, рассчитанное на монтаж непосредственно на кабель.
• Индекс «П» — вилка, оснащённая штыревыми контактами.
• Индекс «Н» — никелированное покрытие корпуса.

Корпус цилиндрический, с прочной металлической оболочкой, которая обеспечивает механическую защиту контактов и внутреннюю герметичность узла. Сочленение с ответной частью резьбовое: такое решение даёт высокую надёжность, вибро- и ударостойкость, препятствуя самопроизвольному разъединению под действием динамических нагрузок.

Корпус изготовлен из алюминиевых сплавов с никелевым покрытием, что обеспечивает коррозионную стойкость и долговечность. Изоляторы выполнены из высококачественных диэлектриков, таких как фенопласт и фторопласт, гарантирующих надёжную электрическую изоляцию и термостойкость.

Технические характеристики

Электрические параметры зависят от конкретного исполнения типоразмера 42 и конфигурации контактов.

• Номинальное рабочее напряжение — до 700 В.
• Номинальный ток на контакт — от 1 до 25 А, определяется диаметром контакта.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Степень защиты в сочленённом состоянии — IP54 (защита от пыли и брызг воды).
• Число циклов сочленения и расчленения — не менее 500.

Количество контактов определяется конфигурацией типоразмера 42; доступны варианты с различным числом контактов, например 10, 19, 30 или 42, что позволяет применять изделие в разнообразных электрических схемах. Вибро- и ударостойкость высокая: изделие соответствует требованиям ГОСТ для оборудования, работающего при значительных механических нагрузках.

Области применения

Благодаря сочетанию герметичности, механической прочности и стойкости к внешним воздействиям изделие востребовано в следующих направлениях.

1. Промышленное оборудование: станки, автоматизированные производственные линии, робототехника, системы управления технологическими процессами.
2. Приборостроение и общепромышленная электроника: блоки питания, пульты управления, измерительные и сигнальные цепи.
3. Системы, работающие в условиях вибрации, ударов и перепадов температур, где требуется стабильность электрического контакта.

Изделие поставляется как кабельная вилка со штыревыми контактами и никелированным корпусом; для сборки линии применяется совместно с ответной частью соответствующего типоразмера. Артикул позиции — 8810, категория — 2РМ4. Сведения о производителе, комплектации, гарантии и стране производства в предоставленных данных не указаны.
